يُستخدم هذا المنتج لتحديد محتوى المواد الطينية والشوائب الموجودة في مختلف الركام الناعم، بما في ذلك الرمل الطبيعي، والرمل المصنع، ومسحوق الحجر، بحيث لا يتجاوز الحد الأقصى لحجم الجسيمات 4.75 مم، وذلك بهدف تقييم نظافة الركام. ويُرمز إلى قيمة مكافئ الرمل بالرمز SE.

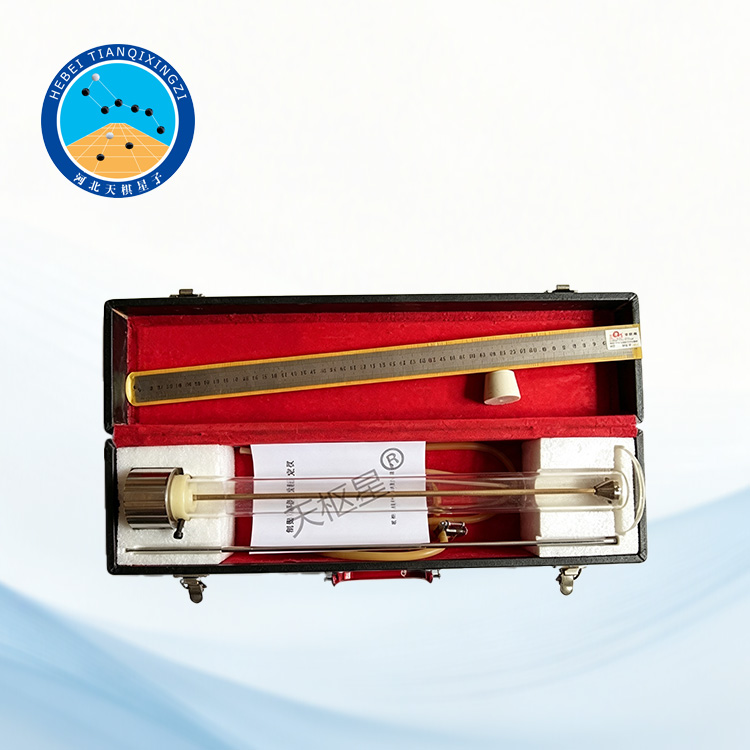

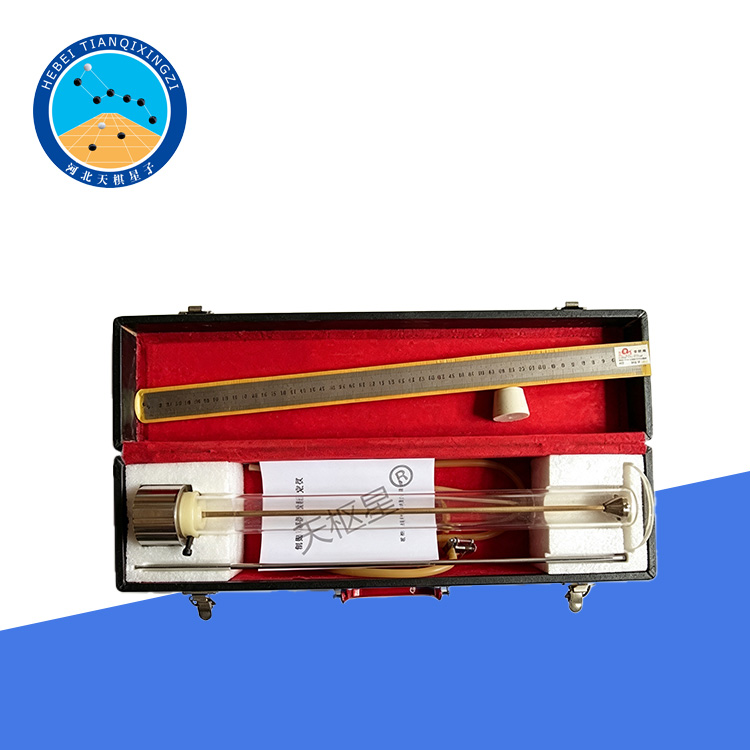

جهاز اختبار مكافئ الرمل اليدوي

الموديل: TD0334-1

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز اختبار مكافئ الرمل اليدوي من قبل شركتنا وفقًا للمعيار الصناعي الصيني الصادر عن وزارة النقل في جمهورية الصين الشعبية: JTG E42-2005 "طرق اختبار الركام لهندسة الطرق السريعة"، وبشكل خاص T0334-2005 "اختبار مكافئ الرمل للركام الناعم".

المعايير المطبقة أو المرجعية:

ASTM D2419, AASHTO T 176, EN 933-8, NF P18-598, UNE 83131

ثانياً: المعايير الفنية

مكبس الثقل الموازن: 1 كجم ± 5 جم

أسطوانة الاختبار البلاستيكية: القطر الداخلي: 32 مم ± 0.25 مم؛ الارتفاع: 420 مم

أنبوب الغسل: القطر الخارجي: 6 مم ± 0.5 مم؛ القطر الداخلي: 4 مم ± 0.2 مم

ثالثًا: تحضير المحلول

يُحضّر المحلول بنسبة 1:2 من كلوريد الكالسيوم اللامائي (غرام) إلى حجم الماء المقطر (مل).

عند ذوبان كلوريد الكالسيوم في الماء، تنطلق حرارة، مما يؤدي إلى ارتفاع درجة حرارة المحلول. بعد أن يبرد المحلول إلى درجة حرارة الغرفة، يُرشّح باستخدام ورق ترشيح لإزالة الشوائب غير الذائبة. يُحفظ المحلول المُرشّح عالي التركيز لاستخدامه لاحقًا. يبلغ تركيز كلوريد الكالسيوم في هذا المحلول 410 غ/لتر.

١. تحضير محلول مركز (١ لتر)

(١) قِس ٢٧٢ مل من محلول كلوريد الكالسيوم عالي التركيز باستخدام أسطوانة مدرجة.

(٢) زن ٤٨٤.٨ غ من الجلسرين باستخدام ميزان.

(٣) زن ١٣.٦ غ من الفورمالديهايد باستخدام ميزان.

(4) انقل الكواشف الثلاثة المذكورة أعلاه إلى أسطوانة قياس سعتها 1 لتر. أثناء النقل، استخدم كمية قليلة من الماء المقطر لشطف الأوعية التي تحتوي على كل كاشف، ثم أضف سائل الشطف إلى أسطوانة القياس.

(5) صب المحلول المُحضر (1 لتر) في كأس زجاجي أو أسطوانة قياس سعتها 2 لتر، واخلط جيدًا، ثم خزّنه لحين الاستخدام.

2. تحضير محلول الغسيل

قِس 62.5 مل ± 0.5 مل من المحلول المركز المُحضر للاختبار، وانقله إلى وعاء بلاستيكي أو زجاجة سعتها 5 لتر. خففه بالماء المقطر حتى يصل حجمه الإجمالي إلى 2.5 لتر ± 0.005 لتر.

رابعاً: طريقة الاختبار

1. الغرض ونطاق التطبيق

(1) تُستخدم هذه الطريقة لتحديد نسبة المواد الشبيهة بالطين والشوائب الموجودة في الركام الناعم، وتقييم نقاء الركام. وتُعبّر النتيجة عن قيمة مكافئ الرمل (SE).

(2) تنطبق هذه الطريقة على الرمل الطبيعي والرمل المصنّع وغبار الحجر المستخدم في الخلطات الإسفلتية والخرسانة الإسمنتية. يجب ألا يتجاوز الحد الأقصى لحجم حبيبات الركام 4.75 مم (منخل دائري بقطر 5 مم).

٢. الأجهزة والمواد الكيميائية

الأجهزة والمعدات التالية مطلوبة لهذا الاختبار:

جهاز اختبار مكافئ الرمل اليدوي TD334-1

وعاء بلاستيكي (٥ لترات): يجب أن يكون الوعاء مزودًا بسدادة مطاطية مزودة بأنبوب شفط. يجب أن يكون قاع الوعاء على ارتفاع ١٫٥ متر تقريبًا فوق سطح طاولة العمل.

الميزان: السعة: ١ كجم؛ الدقة: ١ جم.

الفرن: قادر على الحفاظ على درجة حرارة ١٠٥ درجة مئوية ± ٥ درجات مئوية.

قمع واسع الفوهة (بلاستيكي): قطر الفوهة حوالي ١٠٠ مم.

منخل بفتحات ٤.٧٥ مم (منخل بفتحات دائرية ٥ مم) وصينية منخل.

مكشطة وملعقة.

ميزان حرارة.

أدوات أخرى: أسطوانة قياس سعة 1 لتر، دورق سعة 2 لتر، فرشاة، صينية، علبة ألومنيوم صغيرة، إلخ.

3. إجراء الاختبار

لتجنب التأثير على عملية الترسيب، يُجرى الاختبار على سطح أفقي ثابت وخالٍ من الاهتزازات. يجب فحص مخرج أنبوب الري بانتظام أثناء الاختبار لمنع انسداده.

خلال الاختبار، يجب الحفاظ على درجة حرارة محلول الغسيل ضمن نطاق 20 درجة مئوية ± 2 درجة مئوية.

بما أن المواد البلاستيكية قد تصبح معتمة عند تعرضها لأشعة الشمس لفترة طويلة، فينبغي تجنب تعريض الأجهزة البلاستيكية لأشعة الشمس المباشرة قدر الإمكان. يجب تنظيف الأوعية البلاستيكية المستخدمة لحفظ محلول الاختبار جيدًا بعد الاستخدام.

استخدم أنبوب الري لسحب محلول الغسيل إلى أسطوانة الاختبار حتى يصل مستوى السائل إلى علامة 100 مم (يلزم حوالي 80 مل من المحلول).

صب العينة الرطبة، التي تعادل 120 ± 1 غرام من المادة الجافة، بحرص في أسطوانة الاختبار الموضوعة عموديًا باستخدام قمع.

انقر برفق على الجزء السفلي من أسطوانة الاختبار براحة يدك لإزالة فقاعات الهواء والتأكد من ترطيب العينة جيدًا بأسرع وقت ممكن. ثم اترك العينة لمدة 10 دقائق.

بعد مرور 10 ± 1 دقيقة، أغلق أسطوانة الاختبار بسدادة مطاطية.

الرج اليدوي: أمسك أسطوانة الاختبار وقم بتحريكها بحركة خطية أفقية ترددية. يجب أن يكون مدى الرج 20.3 ± 1.0 سم، وتردد الرج 180 ± 2 دورة/دقيقة. بعد الرج، أزل السدادة المطاطية.

أدخل أنبوب الري في أسطوانة الاختبار، واشطف جزيئات الركام الملتصقة بالجدار الداخلي للأسطوانة بسرعة باستخدام محلول الغسيل. ثم أدخل أنبوب الري في قاع أسطوانة الاختبار، وقم بتدويره ببطء مع رفعه تدريجيًا لأعلى بسرعة منتظمة. هذا يسمح لشوائب الجزيئات الدقيقة الملتصقة بسطح الركام بالطفو لأعلى. استمر في هذه العملية حتى يصل مستوى المحلول إلى علامة 380 مم.

اسحب أنبوب الري ببطء وبشكل منتظم. عندما يصل مستوى السائل إلى علامة 380 مم، أوقف تدفق محلول الغسيل عبر الأنبوب، وحافظ على مستوى السائل عند علامة 380 مم. اترك المعلق دون تحريك لمدة 20 دقيقة ± 15 ثانية.
