يُستخدم القالب المخروطي SSD لتحديد ما إذا كان الركام الناعم قد وصل إلى حالة مشبع وجاف سطحيًا (SSD). أثناء الاختبار، يتم ملء عينة الركام الناعم داخل القالب المخروطي ويتم دمكها باستخدام قضيب الدمك.

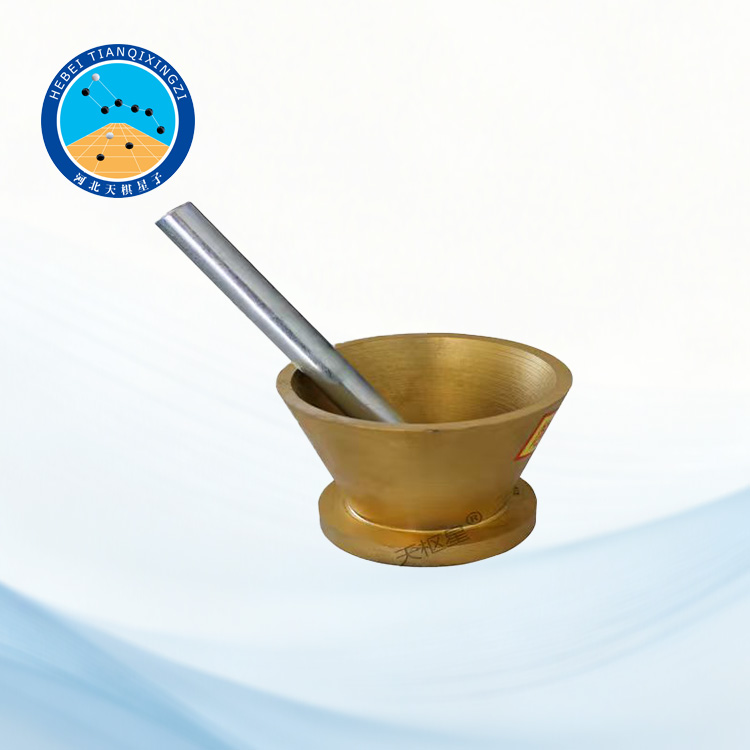

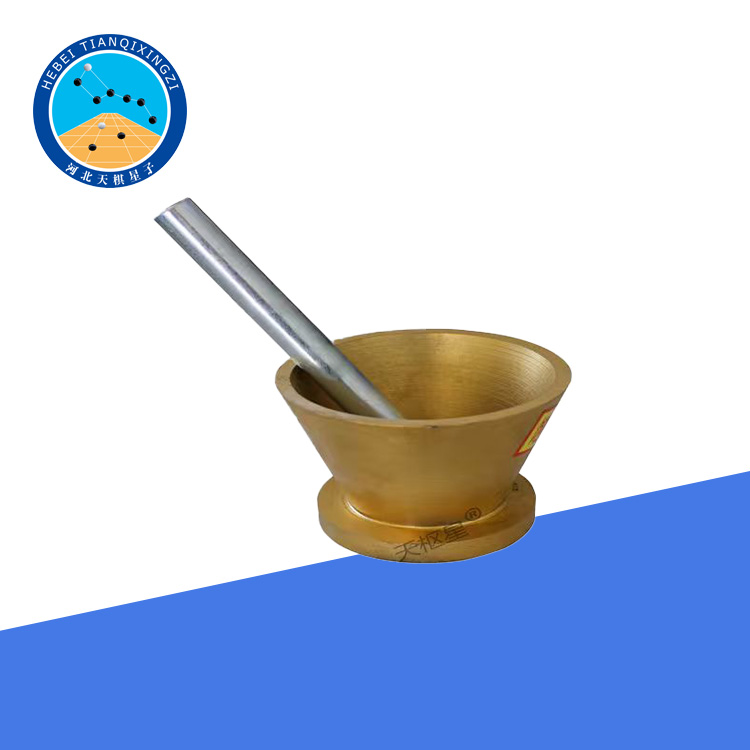

قالب مخروطي SSD | مخروط امتصاص الرمال والمدك

الموديل: TD330-M

أولاً: نظرة عامة على المنتج

يتم تصنيع القالب المخروطي للحالة المشبعة والجافة سطحيًا (SSD) من قبل شركتنا وفقًا لمعيار JTG E42-2005 T0330-2005 "طريقة اختبار كثافة وامتصاص الماء للركام الناعم"، مع الرجوع إلى معيار ASTM C128.

يُستخدم هذا المنتج لتحديد الكثافة النسبية الحجمية، والكثافة النسبية الظاهرية، والكثافة النسبية للحالة المشبعة والجافة سطحيًا (SSD)، وامتصاص الماء للركام الناعم (بما في ذلك الرمل الطبيعي، والرمل المصنع، ومسحوق الحجر) الذي يقل حجم جسيماته عن 2.36 مم عند درجة حرارة 23°C باستخدام طريقة القالب المخروطي.

عندما تحتوي المادة على جسيمات أكبر من 2.36 مم، مثل مسحوق الحجر بحجم 0–3.75 مم، يُنصح بغربلة العينة باستخدام منخل قياسي بفتحة 2.36 مم. ويجب اختبار الجزء المتبقي على منخل 2.36 مم وفقًا لـ T0308 "طريقة اختبار كثافة وامتصاص الماء للركام الخشن".

ثانياً: المعايير الفنية

أبعاد قالب التجربة:

ارتفاع قالب التجربة: ٧٣ مم

القطر الداخلي العلوي: ٤٠ مم

القطر الداخلي السفلي: ٩٠ مم

ثالثًا: إجراء الاختبار

3.1 زن فورًا حوالي 300 غرام (م₃) من عينة الركام الناعم المشبع السطحي الجاف (SSD).

3.2 انقل العينة بسرعة إلى دورق حجمي، مع الحرص على منع تبخر الرطوبة وفقدان جزيئات الركام. أضف ماءً نظيفًا حتى علامة 450 مل تقريبًا، ثم أدر الدورق الحجمي لإزالة فقاعات الهواء. أضف الماء بحذر حتى يصل الحجم إلى علامة 500 مل. أغلق السدادة بإحكام، وامسح أي ماء من خارج الدورق، ثم زن الكتلة الكلية (م₂).

3.3 أخرج عينة الركام تمامًا من الدورق، ونظف داخله وخارجه، ثم املأه بالماء نفسه حتى علامة 500 مل. (يجب قياس درجة حرارة الماء في كل مرة؛ ويُوصى بالحفاظ على درجة الحرارة عند 23 درجة مئوية ± 1.7 درجة مئوية، ويجب ألا يتجاوز الفرق بين القياسين درجتين مئويتين). أدخل السدادة بإحكام، وامسح الماء الخارجي، ثم زن الكتلة الكلية (م₁).

ضع عينة الركام المُزالة في فرن عند درجة حرارة 105 درجة مئوية ± 5 درجات مئوية، وجففها حتى تصل إلى كتلة ثابتة. بعد تبريدها إلى درجة حرارة الغرفة في مجفف، زن كتلة العينة الجافة (م₀).

رابعاً: الأدوات والأجهزة المستخدمة مع هذا المنتج

(1) ميزان إلكتروني TD1001: السعة: 1 كجم؛ دقة القراءة: ≤ 0.1 جم.

(2) قضيب دك TD330-D: قضيب معدني بقطر 25 مم ± 3 مم وكتلة 340 جم ± 15 جم (الشكل T0330-1).

(3) كأس زجاجي: 500 مل.

(4) دورق حجمي: 500 مل.

(5) فرن تجفيف بالهواء القسري من سلسلة TD101: قادر على الحفاظ على درجة حرارة 105 درجة مئوية ± 5 درجات مئوية.

(6) ماء نظيف: درجة الحرارة 23 درجة مئوية ± 1.7 درجة مئوية.

(7) أدوات أخرى: مجفف، منفاخ هواء محمول، صينية مسطحة، مغرفة ألومنيوم، قضيب زجاجي، ميزان حرارة، إلخ.

خامساً: الميزات الرئيسية

1. جودة تصنيع عالية:

صُنع قالب مخروط SSD من مواد معدنية عالية الجودة تتميز بمتانة فائقة ومقاومة للتآكل وعمر افتراضي طويل.

2. أبعاد دقيقة:

صُنع قالب المخروط بدقة متناهية وفقًا للمعايير القياسية، مما يضمن نتائج اختبار موثوقة لتحديد حالة SSD للركام الناعم.

٣. سهولة الاستخدام:

يُتيح التصميم البسيط سهولة وسرعة الاستخدام، مما يجعله مناسبًا لمختبرات الركام، ومراكز اختبار مواد البناء، والمؤسسات البحثية.

٤. مجموعة اختبار متكاملة:

يمكن استخدام هذا المنتج مع قضيب الدكّ ومعدات المختبر الأخرى لإجراء اختبارات الكثافة النوعية وامتصاص الماء للركام الناعم.

٥. نطاق استخدام واسع:

يُناسب هذا المنتج اختبار أنواع مختلفة من الركام الناعم، بما في ذلك الرمل الطبيعي، والرمل المُصنّع، وغبار الحجر.
