يُستخدم هزاز المناخل القياسي بالاهتزاز والتأثير في تحليل الغربلة وتصنيف المواد حسب حجم الجسيمات في مختبرات هندسة الطرق، والبناء، والجيولوجيا، والمعادن، والبحوث العلمية، وغيرها من المجالات ذات الصلة. وبفضل مدة تشغيل نموذجية تبلغ 5 دقائق فقط لكل اختبار، فإنه يوفر طريقة مريحة وفعّالة لإتمام تصنيف المواد.

هزاز مناخل ميكانيكي للمختبر | اختبارات الركام

الموديل: TD302-2

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز هزاز الغربال القياسي للصدمات الاهتزازية من قبل شركتنا وفقًا للمعيار T/CHES 29-2019، الخاص باختبار التربة الخشنة، ولا سيما متطلبات تحضير التربة والعينات.

المعايير المرجعية: ASTM D6913/D6913M، ISO 17892-4:2016

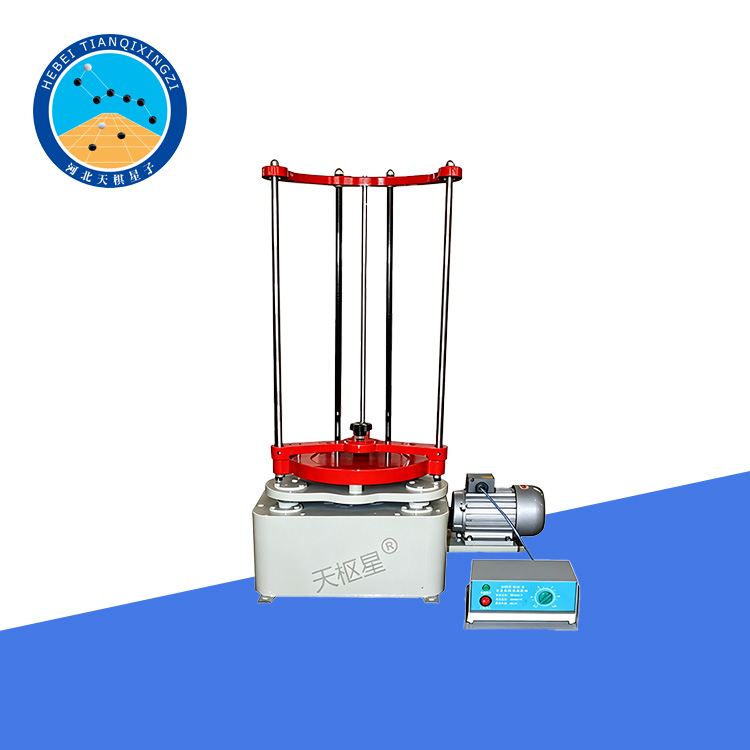

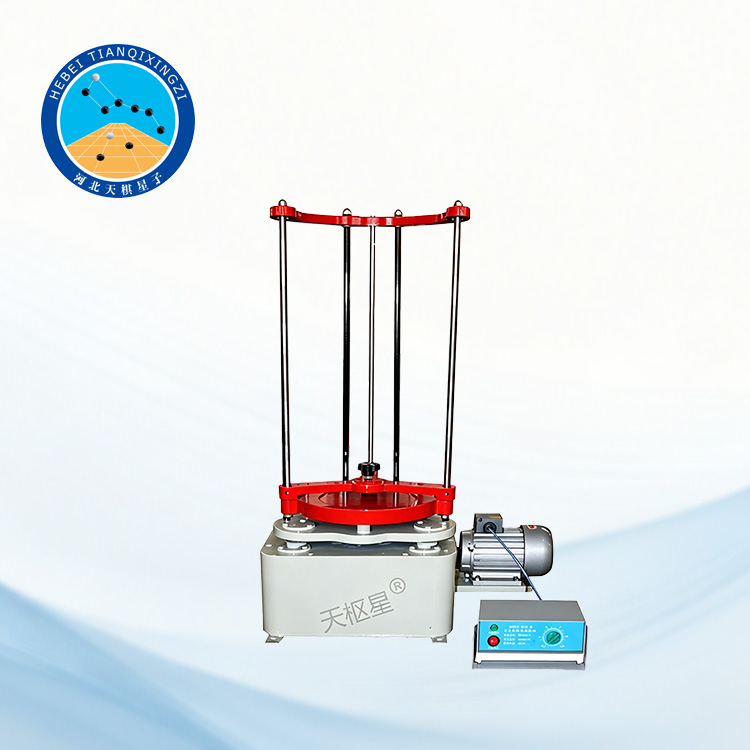

يتألف النظام الكامل من صندوق تحكم بالمحرك، وقاعدة متذبذبة، ومؤقت، ولوحة تثبيت للمنخل، ومجموعة من المناخل التجريبية. يتميز الجهاز بحجمه الصغير، وخفة وزنه، ومظهره الجذاب، وهيكله المتطور، وأدائه الموثوق، وسعة تذبذبه الكبيرة، وقوة طرقه العالية، وكفاءته العالية في الغربلة. كما أن تركيب مجموعة المناخل سهل ومرن، مما يجعل الجهاز مناسبًا للاختبارات المعملية الروتينية.

ثانياً: الهيكل الرئيسي والأداء

يتكون الجهاز بشكل رئيسي من آلية التأرجح، وآلية التأثير، وآلية التثبيت.

يقوم المحرك بتشغيل العمود اللامركزي الرئيسي المثبت على الإطار المتأرجح من خلال عمود الدوران ونظام نقل التروس الدودية. ويقوم العمود اللامركزي الرئيسي بدوره بتشغيل العمودين اللامركزيين المساعدين الآخرين للدوران، مما يجعل مجموعة المناخل بالكامل تقوم بحركة دائرية مستوية بنصف قطر تأرجح يساوي مقدار اللامركزية.

وفي الوقت نفسه، يقوم المحرك نفسه بتشغيل زوج آخر من التروس الدودية، والذي يعمل من خلال الكامة وقضيب الدفع لرفع الإطار المتأرجح الحامل لمجموعة المناخل بشكل دوري. ثم يسقط الإطار المتأرجح تحت تأثير وزنه على السندان الموجود على القاعدة، مما يسمح لمجموعة المناخل بتنفيذ اهتزاز تأثيري مع الاستمرار في إجراء الحركة الدائرية المستوية في الوقت نفسه.

ثالثًا: السمات الرئيسية

يتميز الجهاز بالحجم المدمج، والتصميم خفيف الوزن، والمظهر الجذاب. كما أنه مزود بوظيفة الإيقاف التلقائي، ويتميز بهيكل متطور، وأداء موثوق، وسعة تأرجح كبيرة، وقوة تأثير عالية، وكفاءة ممتازة في الغربلة.

بالإضافة إلى ذلك، يوفر الجهاز استهلاكًا منخفضًا للطاقة، وكفاءة تشغيل عالية، ومقاومة ممتازة للتآكل، وطريقة تثبيت مريحة ومرنة لمجموعات المناخل، مما يجعله سهل التشغيل ومناسبًا لمختلف تطبيقات الغربلة المخبرية.

رابعاً: المواصفات الفنية

1. قطر المنخل: 300 مم / 200 مم

2. السعة: 8 مم

3. معدل الارتطام: 147 ارتطام/دقيقة

4. معدل تأرجح المنخل: 221 دورة/دقيقة

5. نصف قطر الدوران: 12.5 مم

6. قدرة المحرك: 0.75 كيلوواط

7. الجهد الكهربائي: 380 فولت

خامساً: تعليمات التشغيل

١. رتّب المناخل حسب حجم فتحاتها، بدءًا من الأكبر إلى الأصغر. ثم ضع صينية غربلة أسفل المجموعة.

٢. اسكب المادة المراد اختبارها في المنخل العلوي، ثم ضع غطاء المنخل بإحكام فوقه، ثم ضع مجموعة المناخل كاملةً في قاعدة تثبيت المناخل الخاصة بجهاز هزاز المناخل القياسي.

٣. أدر مقبض الباكليت الموجود على لوحة تثبيت المناخل عكس اتجاه عقارب الساعة لإنزال لوحة التثبيت على مجموعة المناخل. ثم أدر مقبض الباكليت مع اتجاه عقارب الساعة لربط عمود القضيب العلوي بقاعدة التثبيت، مما يضمن تثبيت مجموعة المناخل بالكامل في مكانها.

٤. اضبط مؤقت جهاز هزاز الغربال القياسي بالاهتزاز على وقت الغربلة المطلوب، ثم شغّل مفتاح الطاقة. سيبدأ جهاز هزاز الغربال عملية الغربلة.

٥. عند وصول المؤقت إلى الوقت المحدد مسبقًا، سيتوقف جهاز هزاز الغربال القياسي بالاهتزاز عن العمل تلقائيًا.

٦. أدر مقبض الباكليت الموجود على لوحة تثبيت الغربال عكس اتجاه عقارب الساعة لتحرير لوحة التثبيت، ثم ارفعها لأعلى وثبّتها على الغلاف المنزلق. أزل مجموعة الغرابيل التجريبية. زن المادة المتبقية على كل غربال بالتتابع باستخدام ميزان، مع اختيار دقة الوزن وفقًا لنسبة التحليل المطلوبة.

٧. إذا لم يكن هناك اهتزاز رأسي أثناء التشغيل الأولي، فقد يكون المحرك يدور في الاتجاه الخاطئ. في هذه الحالة، بدّل موضع سلكي التغذية الكهربائية.

سادساً: قائمة التعبئة

الوحدة الرئيسية (وحدة واحدة)

وحدة التحكم (وحدة واحدة)

دليل المستخدم (نسخة واحدة)

شهادة المطابقة (نسخة واحدة)
