جهاز أوتوماتيكي لاختبار الجسيمات الضعيفة في الركام مصمم لتحديد محتوى الجسيمات الضعيفة في الحجر المكسر، والحصى، والركام الخشن. يقوم الجهاز تلقائيًا بتطبيق أحمال محددة على كل جسيم على حدة لتحديد الجسيمات الضعيفة بناءً على سلوكها عند الكسر تحت الحمل. يتميز بدقة القياس، وسهولة التشغيل، والأداء الموثوق، مما يجعله من معدات اختبار الركام المستخدمة على نطاق واسع في مختبرات مواد البناء، وفحص جودة الركام، وتطبيقات البحوث الهندسية.

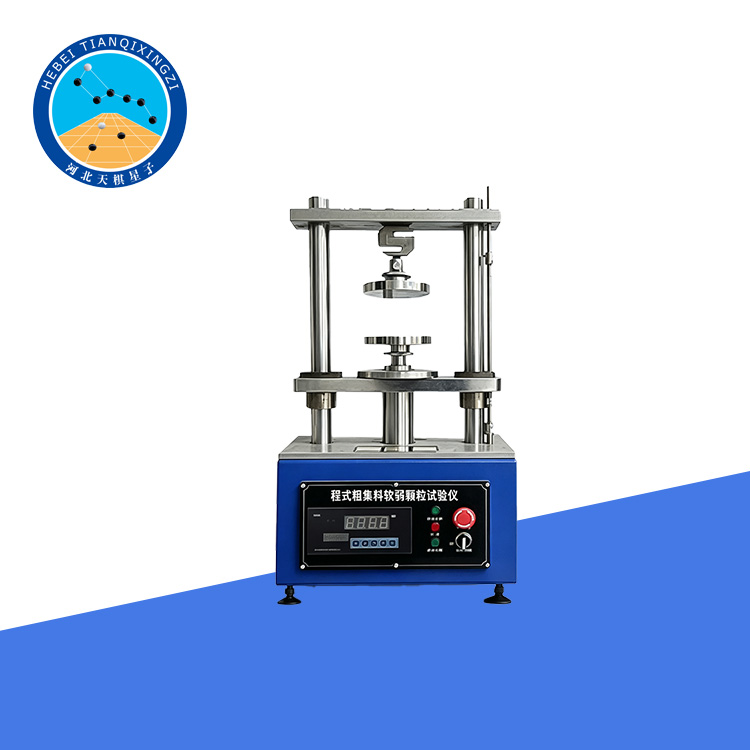

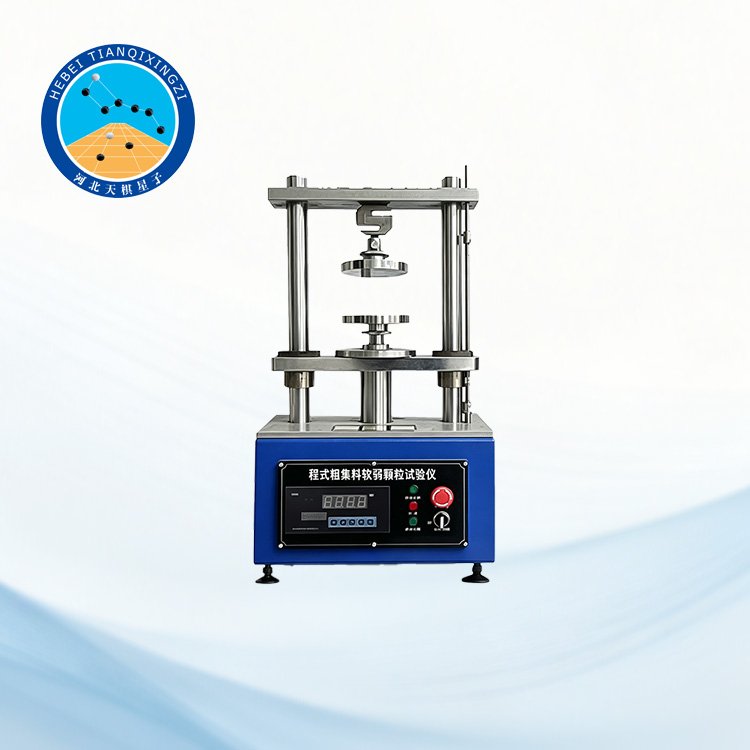

جهاز آلي لاختبار الجسيمات الضعيفة في الركام

الموديل: TD320-2

أولاً: مقدمة عن المنتج

صُمم جهاز اختبار الجسيمات الضعيفة في الركام الخشن الأوتوماتيكي وفقًا لطريقة الاختبار T0320-2000، ويُستخدم لتحديد نسبة الجسيمات الضعيفة في الحجر المكسر والحصى والحصى المكسر.

المعايير المرجعية/المطبقة: ASTM C142، AASHTO T112.

ثانياً: المواصفات الفنية

1. سعة التحميل: ≤ 1000 نيوتن

2. طريقة التحميل: تحميل بالضغط بواسطة مقبض التروس

3. الشوط: ≤ 60 مم

4. المستشعر: خلية تحميل 1000 نيوتن

5. شاشة عرض رقمية، مصدر الطاقة: تيار متردد 220 فولت، 50 هرتز

ثالثًا: الأدوات والمواد

1. ميزان ذو ميزان أو منصة: سعة 5 كجم، وحساسية لا تتجاوز 5 جم.

2. مناخل قياسية: تشمل مناخل ذات ثقوب دائرية بأحجام فتحات 5 مم، و10 مم، و20 مم، أو مناخل ذات ثقوب مربعة بأحجام فتحات 4.75 مم، و9.5 مم، و16 مم.

3. جهاز اختبار الضغط.

4. أدوات أخرى: صينية ضحلة، وفرشاة، وأدوات مساعدة أخرى.

رابعاً: إجراء الاختبار

زن 2 كجم من عينة الركام المجففة هوائياً (م₁). إذا كان حجم الجسيمات أكبر من 40 مم، فزن 4 كجم من العينة. انخل العينة إلى أجزاء منفصلة حسب حجم الجسيمات:

5-10 مم، 10-20 مم، وأكبر من 20 مم؛ أو

4.75-9.5 مم، 9.5-16 مم، وأكبر من 16 مم (باستخدام مناخل ذات ثقوب مربعة).

ضع كل جسيم من كل فئة حجمية في مركز منصة اختبار الضغط. طبّق حملاً مقداره 0.15 كيلو نيوتن، أو 0.25 كيلو نيوتن، أو 0.34 كيلو نيوتن، حسب حجم الجسيم.

تُصنّف الجسيمات التي تنكسر تحت الحمل المُطبّق على أنها جسيمات ضعيفة، ويجب استبعادها. زن الجسيمات المتبقية غير المنكسرة وسجّل كتلتها (م₂).

خامساً: الحساب

احسب نسبة الجسيمات الضعيفة وفقًا للمعادلة (1)، بدقة تصل إلى 0.1%.

P = (m1 - m2) / m1 × 100

حيث: P - نسبة الجسيمات الضعيفة في الركام الخشن، %؛

M1 - الكتلة الكلية للجسيمات من كل فئة حجمية، غرام؛

M2 - كتلة الجسيمات السليمة من كل فئة حجمية بعد الاختبار، غرام.

سادساً: تعليمات استخدام الجهاز

1. توصيل مصدر الطاقة: وصّل طرف إدخال الطاقة بمقبس تيار متردد 220 فولت، ثم شغّل مفتاح الطاقة. تأكد من وصول الطاقة.

2. التشغيل: شغّل مفتاح الطاقة. ستظهر شاشة التشغيل، ثم ستتحول فورًا إلى "0.0". يمكنك حينها بدء التشغيل. إذا لم تظهر "0.0" على الشاشة، فاضغط على زر "الصفر" لإعادة ضبطها.

3. الاختبار: عندما تظهر "0.0" على شاشة LCD، يمكنك بدء الاختبار.

4. إيقاف التشغيل: أوقف تشغيل الجهاز. في حال عدم استخدام الجهاز لفترة طويلة، يرجى فصل سلك الطاقة.
