جهاز يدوي لاختبار الجسيمات الضعيفة في الركام مصمم لتحديد محتوى الجسيمات الضعيفة في الركام الخشن والحجر المكسر والحصى. يقوم الجهاز بتقييم جودة الركام من خلال تطبيق أحمال محددة على كل جسيم بشكل منفصل وتحديد الجسيمات التي تتكسر تحت تأثير الضغط. يتميز الجهاز بسهولة التشغيل، ودقة القياس، والأداء الموثوق، مما يجعله مناسبًا لمختبرات اختبار الركام، وفحص مواد البناء، وتطبيقات مراقبة الجودة.

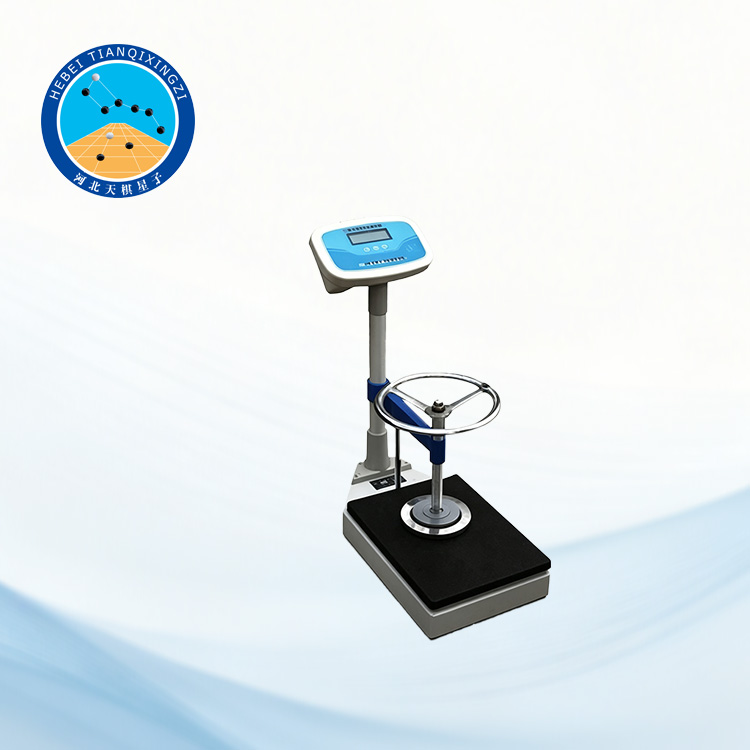

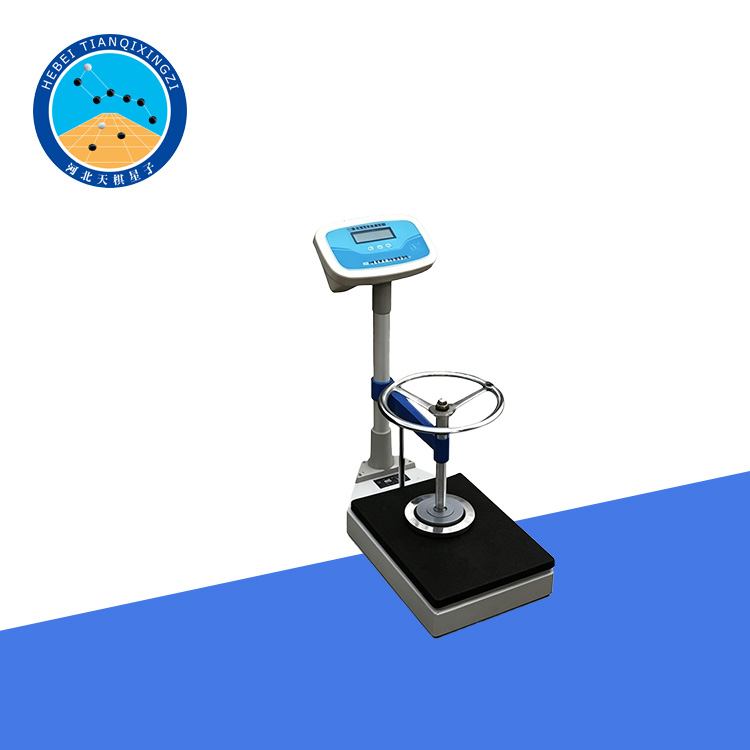

جهاز يدوي لاختبار الجسيمات الضعيفة في الركام

الموديل: TD320-1

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز اختبار الجسيمات الضعيفة في الركام اليدوي من قبل شركتنا، استنادًا إلى معيار T0320-2000 "طريقة اختبار الجسيمات الضعيفة في الركام الخشن" المحدد في معيار JTG 3410 "طرق الاختبار القياسية للركام في هندسة الطرق السريعة".

المعايير المرجعية: ASTM C142، AASHTO T112.

صُمم الجهاز لتحديد نسبة الجسيمات الضعيفة في الحجر المكسر والحصى والحصى المكسر. يتم تطبيق حمل ضغط مقداره 0.15 كيلو نيوتن، أو 0.25 كيلو نيوتن، أو 0.34 كيلو نيوتن على كل جسيم على حدة، وذلك حسب حجم الجسيم. تُصنف الجسيمات التي تتكسر تحت الحمل المحدد على أنها جسيمات ضعيفة ويتم استبعادها، بينما تُوزن الجسيمات المتبقية غير المتكسرة لتحديد نسبة الجسيمات الضعيفة فيها.

ثانياً: المواصفات الفنية

أقصى حمولة: ١٠٠٠ نيوتن

الدقة: ١ نيوتن

جهد مصدر الطاقة: ٢٢٠ فولت

ثالثًا: إجراءات التشغيل

١. تحضير عينة الاختبار: زن ٢ كجم من عينة الركام المجففة هوائياً (م₁). إذا تجاوز حجم الجسيمات ٤٠ مم، فزن ٤ كجم. انخل العينة إلى الأحجام التالية:

٥ مم - ١٠ مم، ١٠ مم - ٢٠ مم، وأكثر من ٢٠ مم؛ أو

٤.٧٥ مم - ٩.٥ مم، ٩.٥ مم - ١٦ مم، وأكثر من ١٦ مم (باستخدام مناخل ذات ثقوب مربعة).

٢. وضع الجهاز: ضع جهاز اختبار الجسيمات الضعيفة للركام اليدوي على سطح مستوٍ وثابت. اضبط أرجل التسوية لضمان استواء الجهاز وثباته.

3. توصيل مصدر الطاقة: وصّل طرف إدخال محول الطاقة بمأخذ كهربائي بجهد 220 فولت تيار متردد (أو 110 فولت تيار متردد). وصّل قابس إخراج المحول بالمقبس الموجود على الجانب الأيمن من صندوق التحكم، ثم شغّل الطاقة وتأكد من تشغيل الجهاز.

4. التشغيل: شغّل مفتاح الطاقة. ستظهر شاشة بدء التشغيل لفترة وجيزة، وبعدها ستتغير الشاشة تلقائيًا إلى "0.00"، مما يشير إلى أن الجهاز جاهز للاختبار. إذا لم تظهر الشاشة "0.00"، فاضغط على زر الصفر لإعادة ضبطها. ابدأ الاختبار فقط عندما تُظهر الشاشة "0.00" ويظل مؤشر الاستقرار ثابتًا.

٥. اختيار الوحدة: يتوفر الجهاز بوحدتي وزن: نيوتن (كيلو نيوتن) وباوند إسترليني (رطل). اضغط على زر "تحويل"، وسيشير الرمز الموجود في الزاوية العلوية اليمنى من شاشة LCD إلى وحدة الوزن المختارة.

٦. الاختبار: يمكن إجراء الاختبار عندما تعرض شاشة LCD القيمة "٠.٠٠".

٧. إجراء الاختبار: ضع كل جزيء من كل فئة حجمية في مركز منصة الضغط. طبّق الحمل المحدد وفقًا لحجم الجزيء: ٠.١٥ كيلو نيوتن، أو ٠.٢٥ كيلو نيوتن، أو ٠.٣٤ كيلو نيوتن.

٨. وظيفة قفل الوزن: اضغط زر القفل لتثبيت قيمة الحمل المعروضة. ستبقى القراءة ثابتة لتسهيل التسجيل. اضغط زر القفل مرة أخرى للتبديل بين وضعَي القفل والتحرير.

٩. إيقاف التشغيل: أوقف تشغيل الجهاز. إذا لم يُستخدم الجهاز لفترة طويلة، افصل محول الطاقة من مأخذ التيار.

١٠. معالجة النتائج: تُصنَّف الجسيمات التي تتكسر تحت الحمل المُطبَّق على أنها جسيمات ضعيفة، ويجب إزالتها. زن الجسيمات المتبقية غير المتكسرة وسجّل كتلتها (م₂).

١١. بعد اكتمال الاختبار، يجب تنظيف المعدات والمخلفات المحيطة بها للحفاظ على نظافة المنتج وبيئة العمل.

١٢. ملاحظات: تعليمات إضافية للوحة التحكم

١٢.١ التحميل الزائد:

عندما يتجاوز الحمل المُطبق الحد الأقصى لسعة الوزن، ستظهر كلمة "OF" على الشاشة وسيصدر صوت تنبيه متواصل. في حالة التحميل الزائد، أزل الوزن فورًا من منصة التحميل لمنع تلف مستشعر الحمل.

١٢.٢ ضبط الصفر:

قبل الاختبار، ضع وعاء عينة الركام (القرص) على منصة التحميل واضغط على زر الصفر لإعادة ضبط الشاشة قبل تطبيق حمل الضغط. بعد إزالة وعاء الاختبار، قد تُظهر الشاشة قيمة وزن فارغة سالبة. اضغط على زر الصفر مرة أخرى لإعادة الشاشة إلى الصفر.

رابعاً: الحساب

احسب نسبة الجسيمات الضعيفة وفقًا للصيغة التالية، بدقة تصل إلى 0.1%.

P = (m₁ - m₂) / m₁ × 100

حيث:

P — نسبة الجسيمات الضعيفة في الركام الخشن (٪)؛

m₁ — الكتلة الكلية للجسيمات في كل فئة حجمية قبل الاختبار (غ)؛

m₂ — الكتلة الكلية للجسيمات السليمة في كل فئة حجمية بعد الاختبار (غ).

الملحق: أدوات ومواد أخرى تُستخدم مع هذا الجهاز

1. ميزان إلكتروني TD5000

2. مناخل قياسية TDBZS-5/10/20/4.75/9.5/16

3. صينية مينا: صينية واحدة كبيرة أو متوسطة الحجم ضحلة

4. فرشاة 3 بوصات: قطعة واحدة
