جهاز اختبار تآكل لوس أنجلوس مصمم لتقييم مقاومة التآكل، ومقاومة الصدمات، ومتانة الركام الخشن، والحجر المكسر، والبالاست المستخدم في السكك الحديدية. ومن خلال محاكاة تأثيرات الصدمات والطحن المتكررة، يقوم الجهاز بقياس أداء تدهور الركام وفقدان التآكل بدقة. يُستخدم هذا الجهاز الموثوق لاختبار الركام على نطاق واسع في هندسة الطرق، ومختبرات مواد البناء، وتطبيقات مراقبة الجودة.

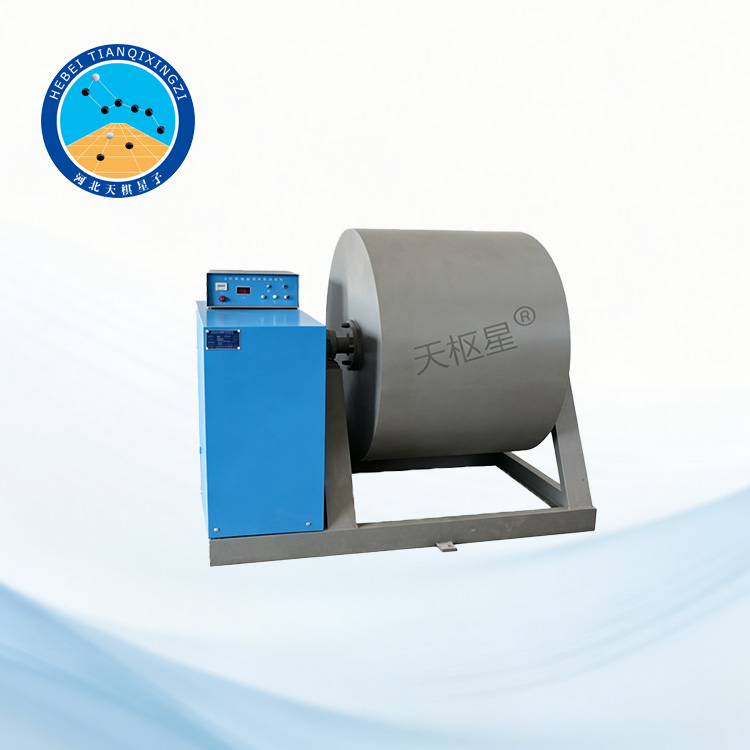

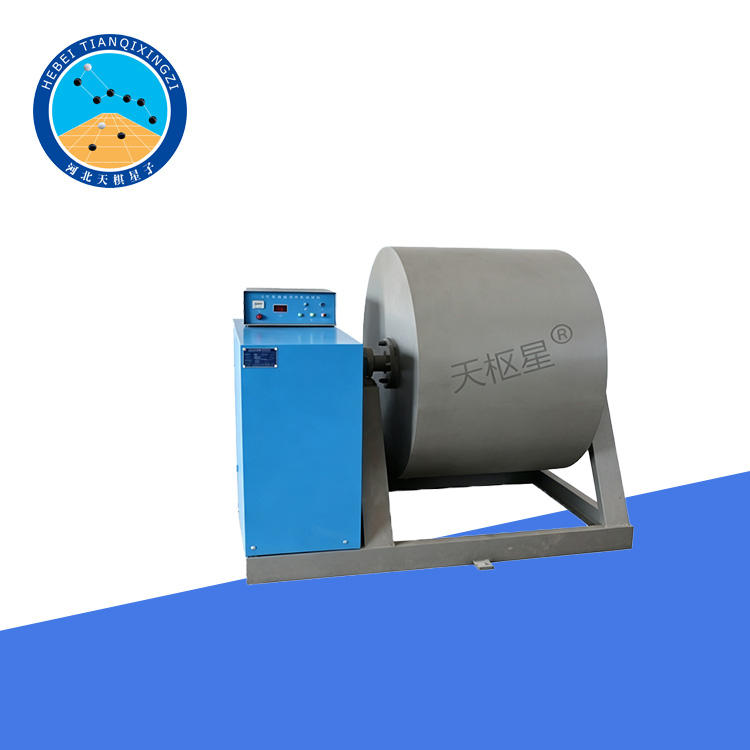

جهاز اختبار تآكل لوس أنجلوس للركام

الموديل: TD0317-1

أولاً: استخدامات المنتج

تم تصميم وتصنيع جهاز اختبار تآكل لوس أنجلوس من قبل شركتنا وفقًا لمتطلبات JJG 108-2012 لائحة التحقق من أجهزة اختبار تآكل لوس أنجلوس. وقد تم تطويره استنادًا إلى متطلبات JTG E42-2005 طرق اختبار الركام للهندسة الطرقية، مع الاستناد إلى TB/T 2328.1-2008 طرق اختبار بالاست السكك الحديدية وغيرها من طرق اختبار الركام ذات الصلة. يُستخدم الجهاز بشكل أساسي لتحديد مقاومة التآكل (قيمة تآكل لوس أنجلوس) للركام الخشن، والحجر المكسر، وبالاست السكك الحديدية، وذلك من خلال قياس مقاومتها للتآكل وتأثيرات الصدمات.

المعايير المطبقة / المرجعية:

ASTM C131/C131M, ASTM C535, AASHTO T96, EN 1097-2, BS EN 1097-2, AS 1141.23, IS 2386 (Part IV)

ثانياً: بنية الجهاز

تتكون الآلة بشكل أساسي من المكونات التالية: الأسطوانة الدوارة، لوحة الرف (الحاجز الداخلي)، غطاء الختم، علبة التروس، المحرك، العداد، وأجزاء أخرى.

ثالثًا: المواصفات الفنية

١. القطر الداخلي للأسطوانة × الطول الداخلي: ٧١٠ مم × ٥١٠ مم (±٥ مم)

٢. سرعة الدوران: ٣٠-٣٣ دورة في الدقيقة

٣. العداد: ٤ أرقام

٤. الأبعاد الكلية: ١١٠٠ × ٧٨٠ × ١٠٠٠ مم (الطول × العرض × الارتفاع)

٥. كرات فولاذية (شحنة الطحن): قطر ٤٧.٦ مم (٨ كرات)؛ قطر ٤٥ مم (٣ كرات)؛ قطر ٤٤.٥ مم (كرة واحدة)

الوزن الإجمالي: ٥٠٠٠ غ ± ٢٥ غ

رابعاً: إجراءات التشغيل

١. قبل الاختبار، تأكد من سلامة التوصيلات الكهربائية. يجب أن يكون مصدر الطاقة ثلاثي الأطوار. اضغط زر التشغيل للتأكد من دوران الأسطوانة بشكل صحيح. يجب أن تدور الأسطوانة في الاتجاه الموضح بالسهم الموجود عليها. إذا كان اتجاه الدوران معاكساً، فقم بتبديل أي سلكين من أسلاك مصدر الطاقة ثلاثي الأطوار (٣٨٠ فولت) لتغيير اتجاه الدوران.

في الوقت نفسه، أعد ضبط شاشة LED إلى الصفر، واضبط عداد الدورات المسبق على عدد الدورات المطلوب. اضغط زر البدء لبدء التشغيل. في حال حدوث أي خلل، اضغط زر الإيقاف المؤقت لإيقاف الجهاز. بعد تحديد المشكلة، اضغط زر البدء مرة أخرى لاستئناف التشغيل.

٢. ضع عينة الركام والكرات الفولاذية في الأسطوانة. أغلق غطاء الإحكام وأحكم ربط البراغي. شغّل الجهاز واتركه يدور ٥٠٠ أو ١٠٠٠ دورة، ثم سيتوقف تلقائيًا. عند هذه النقطة، ستكون فتحة التفريغ في الوضع العلوي الأوسط، مما يسهل فتح غطاء الإحكام. بعد فتح الغطاء، اضغط على زر التشغيل لتدوير فتحة التفريغ إلى الأسفل. حرر الزر لإيقاف الأسطوانة، ثم أخرج عينة الاختبار.

٣. استخدم منخلًا بفتحات دائرية ٢ مم أو منخلًا بفتحات مربعة ١.٧ مم لإزالة الجزيئات الدقيقة من عينة الاختبار. اغسل الركام المكسر المتبقي على المنخل بالماء، ثم جففه في فرن حتى يصبح وزنه ثابتًا. زن كتلة العينة بدقة لإجراء الحسابات.

خامساً: طريقة الحساب

احسب قيمة فقدان التآكل للركام وفقًا للصيغة التالية، بدقة تصل إلى 0.1%.

Qabr = (G₁ − G₂) / G₁ × 100%

حيث:

Qₐᵦᵣ — قيمة فقدان التآكل للركام (٪)؛

G₁ — الكتلة الأصلية لعينة الركام الموضوعة في الأسطوانة (غ)؛

G₂ — كتلة العينة بعد الاختبار، بعد غسلها وتجفيفها في الفرن حتى ثبات الكتلة (غ).

2. تُحسب نتيجة الاختبار كمتوسط لنتيجتي اختبارين. يجب ألا يتجاوز الفرق بين نتيجتي الاختبارين 2%؛ وإلا، يُعاد الاختبار.

سادساً: ملحقات متنوعة

١. دليل التعليمات (نسخة واحدة)

٢. شهادة المطابقة (نسخة واحدة)

٣. كرات اختبار فولاذية (مجموعة واحدة)

٤. وحدة تحكم (وحدة واحدة)

ملاحظة: يجب وضع العناصر ١ و٢ و٣ داخل أسطوانة الاختبار.
