يُستخدم هذا الجهاز لإجراء اختبار قيمة تكسير الركام (ACV) لتحديد قدرة الركام الخشن على مقاومة التكسير تحت تأثير حمل ضغط يتم تطبيقه تدريجياً. يوفر الاختبار مؤشراً مهماً على الخصائص الميكانيكية للركام، ويُستخدم على نطاق واسع لتقييم مدى ملاءمته في هندسة الطرق والتطبيقات الإنشائية الأخرى.

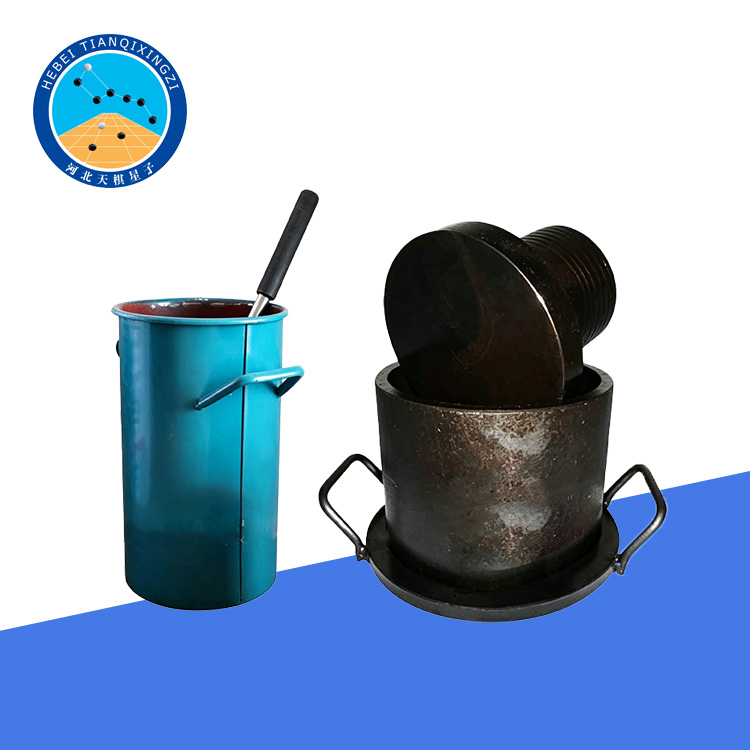

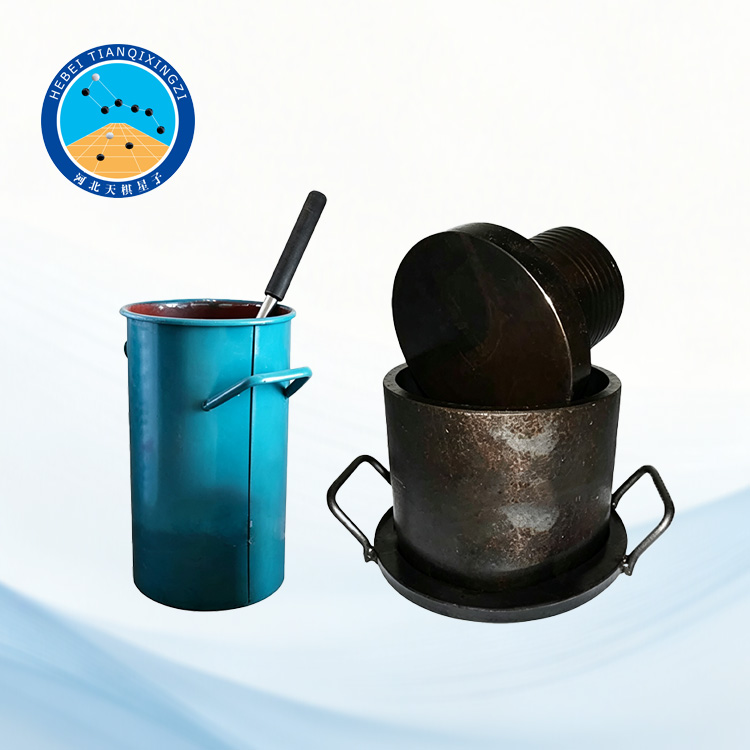

جهاز اختبار قيمة تكسير الركام الخشن

الموديل: TD316-1

أولاً: نظرة عامة على المنتج

تم تصميم وتصنيع جهاز اختبار قيمة تكسير الركام الخشن وفقًا لطريقة الاختبار T0316—2005 "اختبار قيمة تكسير الركام الخشن" المحددة في المواصفة JTG E42-2005 "طرق اختبار الركام لهندسة الطرق". يُستخدم الجهاز لتحديد قيمة تكسير الركام الخشن وتقييم مقاومته للتفتت تحت تأثير أحمال الضغط، مما يوفر أساسًا مهمًا لتقييم جودة الركام في مشاريع هندسة الطرق وأعمال البناء.

ثانيًا: المراجع / المعايير المطبقة

JTG E42-2005 — طرق اختبار الركام لهندسة الطرق (T0316)

BS 812-110:1990 — اختبار الركام – طرق تحديد قيمة تكسير الركام (ACV)

IS 2386 (Part IV) — طرق اختبار الركام للخرسانة – الخواص الميكانيكية

AS 1141.21 — طرق أخذ العينات واختبار الركام – تحديد قيمة تكسير الركام

ثالثًا: المواصفات الفنية

1. القطر الداخلي لأسطوانة الاختبار: 150 ± 0.3 مم

2. ارتفاع أسطوانة الاختبار: 125-128 مم

3. سُمك جدار أسطوانة الاختبار: ≥ 12 مم

4. قطر المكبس: 149 ± 0.2 مم

5. قطر عمود المكبس: 100-149 مم

٦. الطول الكلي للمكبس: ١٠٠-١١٠ مم

٧. سُمك المكبس: ٢٥ مم أو أكثر

٨. قطر قاعدة التثبيت: ٢٠٠-٢٢٠ مم

٩. سُمك قاعدة التثبيت (القسم المركزي): ٦.٤ ± ٠.٢ مم

١٠. سُمك حافة قاعدة التثبيت: ١٠ ± ٠.٢ مم

١١. المادة: فولاذ مصبوب أو فولاذ صلب

رابعاً: التحضير للاختبار

١. تحضير العينات

يُنخل الركام المجفف هوائيًا باستخدام مناخل قياسية بقطر ١٣٫٢ مم و ٩٫٥ مم، ويُحتفظ بالركام المار من منخل ١٣٫٢ مم والمحتجز على منخل ٩٫٥ مم. تُجهز ثلاث عينات اختبار، وزن كل منها ٣٠٠٠ غرام، لاختبار مقاومة التكسير.

إذا كان الركام رطبًا جدًا، يُمكن تجفيفه في فرن عند درجة حرارة لا تتجاوز ١٠٠ درجة مئوية لمدة لا تزيد عن ٤ ساعات. قبل الاختبار، تُترك العينات لتبرد بشكل طبيعي إلى درجة حرارة الغرفة.

٢. كمية العينة

في كل اختبار، يجب أن تكون كمية الركام كافية بحيث يكون عمق الركام في أسطوانة الاختبار ١٠٠ مم بعد الدمك.

٣. تحديد كمية العينة

حدد كمية الركام المطلوبة لوضعها في أسطوانة الاختبار باتباع الإجراء التالي.

٤. ملء وضغط عينة الاختبار

قسّم عينة الاختبار إلى ثلاثة أجزاء متساوية تقريبًا، وضعها في أسطوانة الاختبار على ثلاث طبقات متتالية. بعد إضافة كل طبقة، سوِّ السطح واضغط الركام باستخدام الطرف نصف الكروي لقضيب الدك، مع تطبيق ٢٥ ضربة موزعة بالتساوي.

بعد ضغط الطبقة الأخيرة، سوِّ السطح بعناية باستخدام قضيب الدك كمسطرة. زن الركام الموجود في أسطوانة الاختبار، وسجّل كتلته (م₀).

يُجرى اختبار موازٍ باستخدام عينة أخرى بنفس الكتلة لضمان موثوقية نتائج الاختبار وقابليتها للتكرار.

خامساً: إجراء الاختبار

١. ضع أسطوانة الاختبار على القاعدة.

٢. قسّم كتلة العينة المطلوبة إلى ثلاثة أجزاء (كل جزء متساوٍ تقريبًا) واملأ القالب بالتساوي. في كل مرة، سوِّ سطح العينة واضغط عليه بالتساوي ٢٥ مرة باستخدام الطرف نصف الكروي لقضيب معدني. أخيرًا، استخدم القضيب المعدني كأداة كشط مستقيمة لتسوية السطح بعناية.

3. تحميل عينة الاختبار

ضع أسطوانة الاختبار التي تحتوي على عينة الركام على جهاز اختبار الضغط، ثم ضع المكبس بعناية فوق سطح الركام داخل أسطوانة الاختبار. تأكد من أن المكبس مستوٍ ومتمركز بشكل صحيح، وتجنب أي احتكاك أو انحشار له مع الجدار الداخلي لأسطوانة الاختبار.

4. تطبيق الحمل

شغّل جهاز اختبار الضغط وطبّق الحمل بشكل منتظم. زد الحمل تدريجيًا حتى يصل إلى حمل إجمالي قدره 400 كيلو نيوتن في غضون 10 دقائق تقريبًا. حافظ على أقصى حمل لمدة 5 ثوانٍ، ثم خفّض الحمل تدريجيًا.

٥. إخراج العينة

أخرج أسطوانة الاختبار من جهاز اختبار الضغط، ثم أخرج عينة الركام المختبرة بحرص.

٦. غربلة العينة المكسرة

غربل عينة الركام المكسرة بالكامل باستخدام منخل قياسي بفتحات ٢.٣٦ مم. يمكن غربلة العينة على دفعات إذا لزم الأمر. استمر في الغربلة حتى لا يمر أي كمية كبيرة من المادة عبر المنخل خلال دقيقة واحدة.

7. وزن المواد الناعمة

اجمع وزن جميع المواد التي تمر عبر المنخل ذي الفتحات 2.36 مم، وسجل الكتلة كـ m₁ بدقة تصل إلى 1 غرام.

سادساً: صيانة المنتج والاحتياطات

1) عند استخدام جهاز قياس قيمة تكسير الركام، تأكد دائمًا من وضع قاعدة الجهاز وأسطوانة الاختبار والمكبس بشكل صحيح ومحاذاتها بدقة. قد يؤدي التركيب أو الوضع غير الصحيح إلى تلف جهاز قياس قيمة تكسير الركام بسهولة، وفي بعض الحالات، قد يتسبب في تلف جهاز اختبار الضغط. لقد واجهت شركتنا مثل هذه الحالات من قبل؛ لذلك، ننصح المستخدمين بشدة بتشغيل الجهاز بحذر. لا يغطي ضمان ما بعد البيع أي تلف في الجهاز أو إصابات شخصية ناتجة عن التشغيل غير السليم.

2) بالنسبة للمتدربين أو موظفي الاختبار الجدد، يُنصح دائمًا بإجراء أول عملية اختبار تحت إشراف فني خبير أو مشرف مختبر.

3) بعد إتمام الاختبار، نظّف جميع المواد المتبقية من معدات الاختبار باستخدام فرشاة نظيفة. ضع شحمًا مضادًا للصدأ على جميع أجزاء جهاز تكسير الركام لحمايته بشكل صحيح ولضمان تخزينه على المدى الطويل.

سابعاً: الأدوات والمعدات المستخدمة مع هذه المعدات

1. قضيب معدني TDDB10-450: القطر 10 مم، الطول 450 مم.

2. ميزان TD5000: 5 كجم، الحساسية: 1 جم.

3. مناخل اختبار قياسية واحدة من كل من TD300S-13.2/9.5/2.36؛

4. جهاز اختبار الضغط من سلسلة TDYE-200 أو جهاز الاختبار العالمي من سلسلة TDWE-60؛

5. أسطوانة قياس قياسية واحدة من نوع TD316-R (القطر الداخلي 112.0 مم، الارتفاع 179.4 مم، الحجم 1767 سم³).
