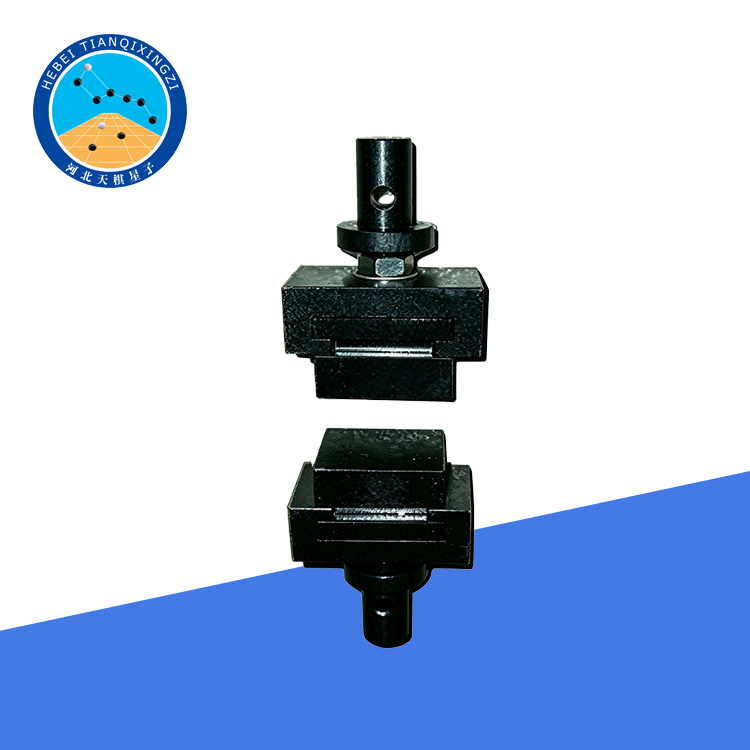

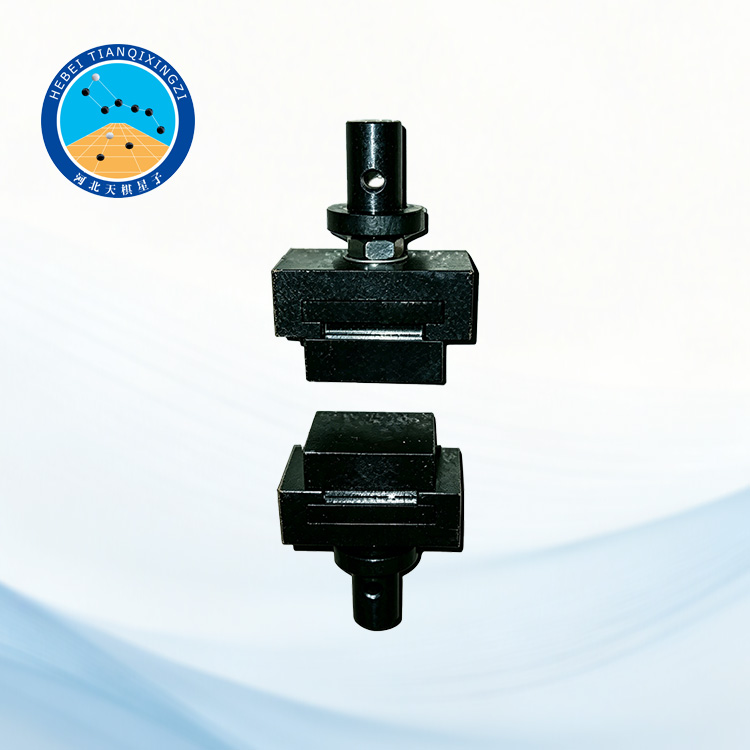

صُممت هذه الأداة لتقييم قوة الترابط بدقة في الألواح الخشبية. تُستخدم لتثبيت عينات الاختبار بإحكام ونقل حمل شد منتظم أثناء الاختبار، مما يضمن محاذاة ثابتة وتطبيق قوة متسقة حتى حدوث الكسر. يوفر الهيكل صلابة عالية وتحديدًا دقيقًا للموقع، مما يجعله مناسبًا لاختبارات المختبر ومراقبة الجودة للمواد الخشبية المركبة.

جهاز اختبار الترابط الداخلي للألواح الخشبية

الموديل: TD17657-ZJ

أولاً: مقدمة عن المنتج

طورت شركتنا جهاز اختبار قوة الترابط الداخلي للألواح الخشبية المزخرفة وفقًا للمتطلبات الفنية المحددة في المواصفة القياسية GB/T17657. يُناسب هذا المنتج اختبار قوة الترابط الداخلي للألواح الخشبية غير المزخرفة، بما في ذلك ألواح الخشب المضغوط، والألواح الليفية، وألواح الخشب المضغوط المُلصقة بالأسمنت، والألواح الخشبية غير المُغطاة بقشرة خارجية.

المعايير المطبقة أو المرجعية:

EN 319، ASTM D1037، ISO 16984، GB/T17657

ثانياً: المعايير الفنية

العينة المناسبة: 50 × 50 مم

ثالثًا: إجراء اختبار قوة الترابط الداخلي للألواح الخشبية المزخرفة

١. تحضير العينات

حضّر عينات الاختبار وفقًا لمتطلبات الاختبار.

حجم العينة: ٥٠ × ٥٠ مم

٢. حفر أخدود العينة

يُحفر أخدود دائري على سطح العينة باستخدام قاطع حفر.

* القطر الداخلي للأخدود: ٣٥٫٧ ± ١ مم (مساحة الدائرة تقريبًا ١٠٠٠ مم²)

* للعينات غير المزخرفة: عمق الأخدود ٠٫١٣ ± ٠٫١ مم

* للعينات المزخرفة: يجب أن يخترق القطع الطبقة المزخرفة، ولكن لا يتجاوز عمق القطع في الطبقة الأساسية ٠٫٣ مم.

بعد الحفر، يُصقل سطح العينة برفق بورق الصنفرة ويُزال الغبار تمامًا.

3. تهيئة العينات

إذا لزم الأمر، ضع العينات في بيئة ذات الظروف التالية:

* درجة الحرارة: 20 ± 2 درجة مئوية

* الرطوبة النسبية: 65 ± 5%

استمر في تهيئة العينات حتى الوصول إلى كتلة ثابتة.

يجب إجراء وزنين يفصل بينهما 24 ساعة. تُعتبر العينة قد وصلت إلى كتلة ثابتة عندما لا يتجاوز الفرق بين القياسين 0.1% من كتلة العينة.

٤. طريقة الاختبار

٤.١ تثبيت تجهيزات الاختبار

ضع مادة لاصقة من راتنج الإيبوكسي أو مادة لاصقة ذائبة ساخنة بالتساوي على سطح تجهيزات التحميل الخاصة، ثم ألصقها بالسطح الدائري للعينة. امنع تسرب المادة اللاصقة إلى داخل التجويف.

ضغط اللصق: ٠٫١ - ٠٫٢ ميجا باسكال

إذا أثرت عملية تسخين المادة اللاصقة الذائبة الساخنة سلبًا على قوة اللصق السطحي (مثل ألواح الألياف المعالجة بالتجفيف أو بعض الألواح الزخرفية)، فيُستخدم بدلاً منها لاصق إيبوكسي معالج بالبرودة.

ملاحظة: في حال تسرب المادة اللاصقة إلى داخل التجويف، يجب قطعها على طول خط التجويف باستخدام سكين لفصل المادة اللاصقة المتسربة عن التجهيزات.

4.2 تدعيم العينات الرقيقة

إذا كان سُمك العينة يتراوح بين 10 مم و15 مم، تُثبّت صفيحة فولاذية مربعة (50 × 50 مم، سُمكها 10 مم) على ظهر العينة باستخدام مادة لاصقة إيبوكسية أو لاصقة ذائبة ساخنة للتدعيم.

إذا كان سُمك العينة 10 مم أو أقل، فبالإضافة إلى الصفيحة الفولاذية الخلفية، تُوضع فاصلة فولاذية مربعة (50 × 50 مم، سُمكها 2-3 مم) ذات ثقب مركزي قطره 40 مم بين العينة والتركيب.

٤.٣ التحميل والاختبار

ثبّت العينة على جهاز الاختبار باستخدام مجموعة التثبيت الموضحة في الشكل ١٨ (غير مرفقة).

* يجب تطبيق الحمل بشكل منتظم.

* زمن الفشل: ٦٠ ± ٣٠ ثانية من بداية التحميل.

* سجّل قيمة الحمل القصوى بدقة ١ نيوتن.

4.4 صلاحية الاختبار

في حال حدوث خلل في طبقة المادة اللاصقة بين المثبت والعينة، تُعتبر النتيجة غير صالحة، ويجب أخذ عينة جديدة من نفس اللوحة لإعادة الاختبار.

٥. حساب نتائج الاختبار

٥.١ صيغة الحساب

تُحسب قوة الترابط السطحي باستخدام الصيغة التالية:

σzj = Fmax / A

حيث:

σzj = قوة الترابط السطحي (ميجا باسكال)

Fmax = أقصى حمل عند الفشل (نيوتن)

A = مساحة الترابط بين العينة والتركيب (A = ١٠٠٠ مم²)

5.2 التعبير عن النتيجة

تُحسب قوة الترابط السطحي للوحة كمتوسط حسابي لجميع العينات المأخوذة من اللوحة نفسها.

يُعبّر عن النتيجة النهائية بوحدة ميجا باسكال (MPa)، بدقة تصل إلى 0.01 ميجا باسكال.
