يُعدّ هذا الحمام المائي مناسبًا لمعالجة مختلف العينات من درجة حرارة الغرفة وصولًا إلى -100 درجة مئوية، بالإضافة إلى المعالجة بالغليان. وهو جهاز مُتحكّم بدرجة حرارته، مُصمّم للاستخدام في درجات حرارة أعلى من درجة حرارة الغرفة، ويتميز بالتسخين السريع، والتشغيل الهادئ، ودقة عالية في التحكم بدرجة الحرارة. يُستخدم على نطاق واسع في مختبرات الاختبار والفحص، ويُعتبر قطعة أساسية من المعدات للمؤسسات البحثية والتجريبية.

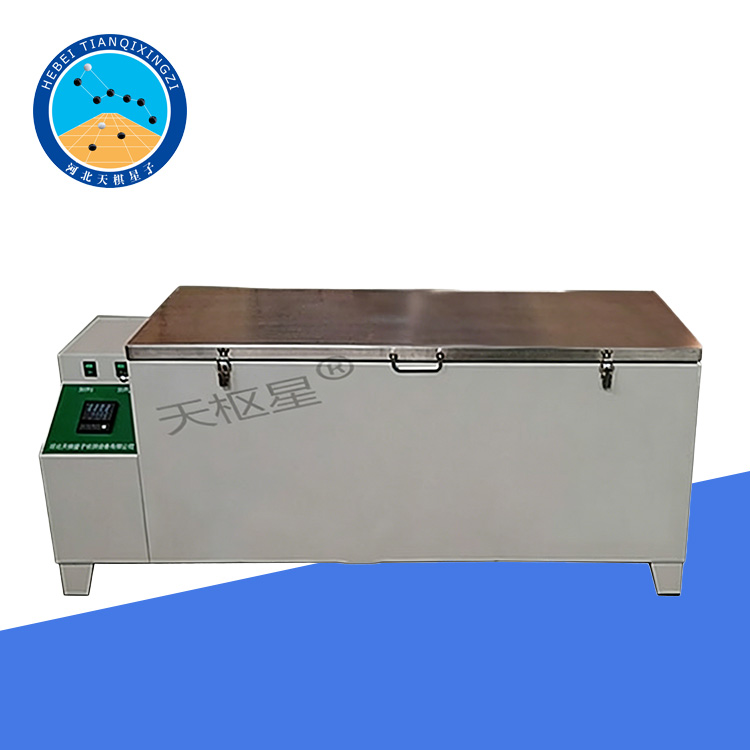

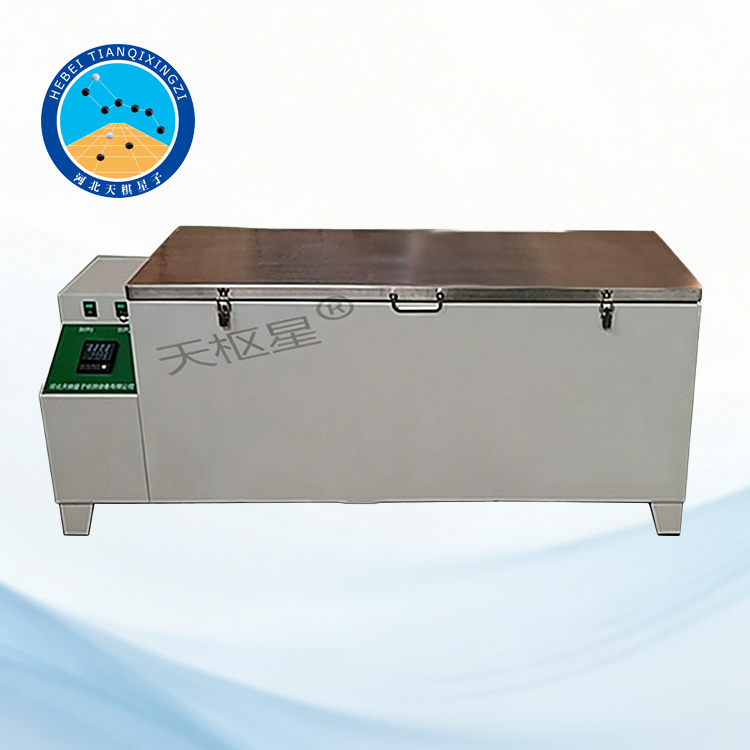

غرفة اختبار الماء المغلي للألواح الخشبية المصنعة

الموديل: TD17657-FZ2

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع غرفة الاختبار متعددة الوظائف للماء المغلي للألواح الخشبية المصنعة من قبل شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا لمتطلبات المعيار GB/T 17657.

يتوافق هذا الجهاز أيضًا مع المعيار الوطني الصيني GB/T 26809-2011، كما يمكن تطبيق أو استخدام معايير دولية مثل EN 321 و ASTM D1037 كمرجع. وهو معيار إلزامي لمعدات الاختبار ذات درجة الحرارة الثابتة.

ثانياً: نطاق التطبيق

يتميز هذا المنتج بتطبيقات واسعة النطاق، ويُستخدم في معيار GB/T 17657 لإجراء الاختبارات التالية:

4.9 تحديد مقاومة الانحناء الساكن بعد الغمر في الماء عند درجتي حرارة 70 و100 درجة مئوية

4.10 تحديد مقاومة الانحناء الساكن بعد المعالجة بالغليان (الغمر) ثم التجميد ثم التجفيف

4.12 تحديد قوة الترابط الداخلي بعد المعالجة بالماء المغلي لمدة ساعتين

4.13 تحديد مقاومة الرطوبة - اختبار الماء المغلي

4.50 تحديد مقاومة الماء المغلي

تتطلب جميع إجراءات الاختبار المذكورة أعلاه هذا الجهاز.

ثالثًا: الوصف الهيكلي

يتكون هذا الجهاز من خزانة، وجهاز للتحكم في درجة الحرارة، ونظام تزويد بالطاقة، ومفتاحين للتحكم في التسخين. يتميز بمظهر عصري، وبنية بسيطة، وسهولة وراحة في التشغيل.

رابعاً: المعايير الفنية الرئيسية

1. جهد التشغيل: 220 فولت، 50 هرتز

2. بيئة التشغيل: درجة حرارة الغرفة

3. رطوبة التشغيل: أقل من 80% رطوبة نسبية

4. نطاق التحكم في درجة الحرارة: من درجة حرارة الغرفة إلى 100 درجة مئوية

٥. قدرة التسخين: ٣ كيلوواط

٦. دقة التحكم في درجة الحرارة: ±٠.١ درجة مئوية

٧. أبعاد الحجرة (الطول × العرض × الارتفاع): ١١٠٠ × ٣٠٦ × ٢٨٠ مم

٨. الأبعاد الكلية (الطول × العرض × الارتفاع): ١٤٤٠ × ٤٥٠ × ٥٣٠ مم

خامساً: احتياطات التركيب

5.1 يجب تركيب الجهاز في مكان مغلق تتراوح درجة حرارته بين -10 درجة مئوية و30 درجة مئوية، ولا تتجاوز الرطوبة النسبية فيه 80%. يجب أن يكون موقع التركيب جيد التهوية.

5.2 أثناء فك التغليف، تعامل مع الجهاز بحرص لتجنب أي صدمة أو تلف للهيكل والمكونات.

5.3 يُوصى بتزويد وحدة التغذية بقاطع دائرة التيار المتبقي (RCCB). لذلك، يُسلّم الجهاز بدون قابس كهربائي.

5.4 يجب وضع الجهاز على أرضية مستوية وثابتة. يجب أن تكون جميع قواعد التسوية الأربعة في الأسفل ملامسة للأرض بشكل كامل ومتساوٍ.

5.5 يجب تأريض الجهاز بشكل صحيح لضمان التشغيل الآمن.

سادساً: إجراءات معايرة درجة الحرارة والتحقق منها

1. معايرة المنتج والتحقق منه

يجب معايرة هذا المنتج والتحقق منه من قبل جهة معتمدة حاصلة على شهادة معايرة وطنية، ولا يجوز استخدامه إلا بعد اجتياز عملية التحقق. إجراءات المعايرة كالتالي:

1.1 يجب أن يكون لدى فني المعايرة شهادة معايرة سارية المفعول.

1.2 يجب إجراء المعايرة في ظل ظروف درجة حرارة ثابتة ومستقرة للجهاز.

١.٣ أثناء المعايرة، يجب استخدام من ثلاثة إلى خمسة (أو أكثر) من موازين الحرارة المعيارية. توضع موازين الحرارة في مواقع تمثيلية فوق الصينية داخل حجرة الحمام المائي. (ملاحظة: لا تضع موازين الحرارة أسفل الصينية).

٢. سجّل قراءات درجة الحرارة لكل ميزان حرارة معياري، واحسب متوسطها.

٣. اضغط باستمرار على زر SET لمدة ٣ ثوانٍ حتى تظهر شاشة عرض درجة الحرارة واجهة LC.

LC00: غير مقفل

LC01: قفل معلمات الجهاز الداخلية

LC02: قفل القيمة المُحددة والمعلمات الداخلية

ثم اضغط على زر SET مرة أخرى للدخول إلى واجهة C (واجهة معلمات تصحيح درجة الحرارة). إذا كانت القيمة المعروضة بعد "C" هي 000، فهذا يشير إلى المعلمة الأولية (الافتراضية).

اضبط منظم الحرارة وفقًا لمتوسط قراءات موازين الحرارة القياسية. إذا كان متوسط درجة حرارة موازين الحرارة القياسية أعلى بمقدار 1.5 درجة مئوية من درجة الحرارة المعروضة على المنظم، فاطرح 1.5 درجة مئوية من القيمة الأصلية في خانة "SC". وإلا، فأضف القيمة المناسبة.

دقة الضبط: 0.1 درجة مئوية.

4. بعد إتمام الإعدادات، اضغط مطولًا على زر **SET** للعودة. تأكد من تطابق درجة الحرارة المعروضة على المنظم مع متوسط قراءات موازين الحرارة القياسية. في حال وجود أي اختلاف، استمر في الضبط وفقًا للإجراء المذكور أعلاه حتى تتطابق القراءات.
