Products Description
تم تصميم فرن التجفيف بالهواء القسري للتجفيف والخبز والمعالجة الحرارية والتعقيم واختبارات المواد عند درجة حرارة ثابتة لمختلف أنواع المواد. وهو مزود بنظام تدوير هواء قسري، مما يوفر توزيعًا متجانسًا لدرجة الحرارة داخل الحجرة بالكامل، ويضمن نتائج اختبار دقيقة وموثوقة. يُستخدم هذا الجهاز على نطاق واسع في المختبرات والجامعات ومعاهد البحوث والمؤسسات الصناعية ومراكز فحص الجودة.

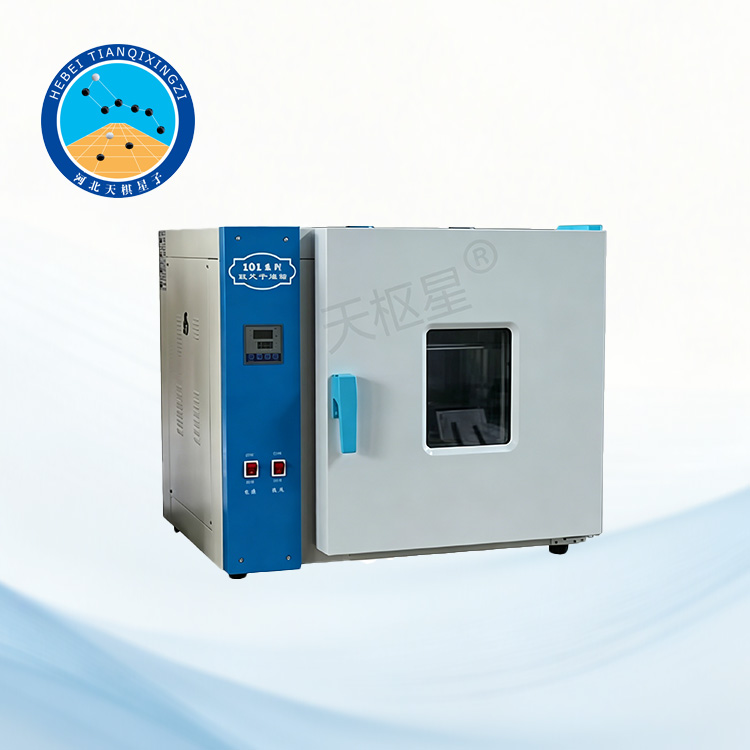

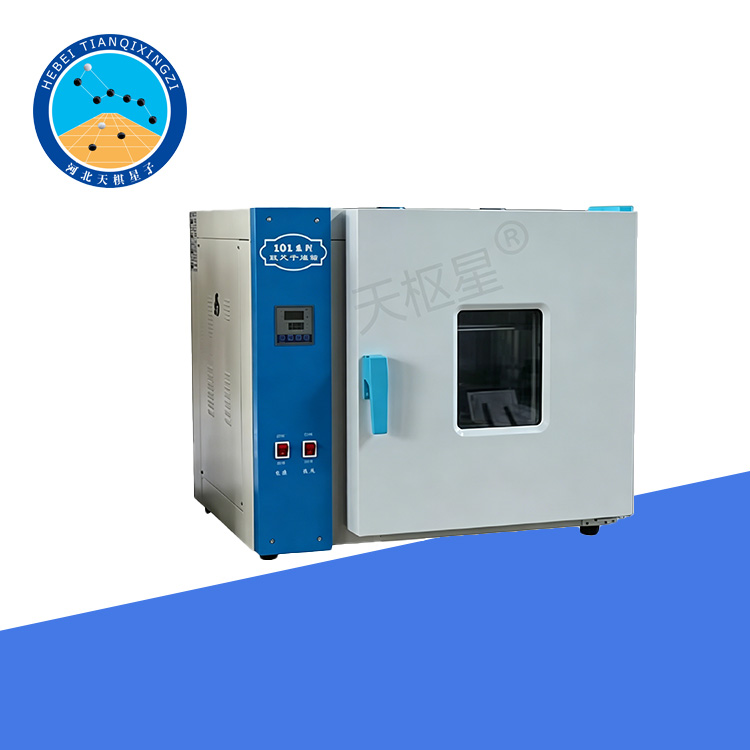

فرن تجفيف بدرجة حرارة ثابتة مع تدوير هواء قسري
الموديل: سلسلة TD101
أولاً: مقدمة عن المنتج ونطاق استخدامه
تتميز سلسلة أفران التجفيف التي تنتجها شركتنا بأنها مزودة بوحدات تحكم في درجة الحرارة ذات شاشة عرض رقمية. وتوفر تحكمًا دقيقًا في درجة الحرارة، وسهولة في التشغيل، ومستوى ضجيج منخفض، وعدم انبعاث دخان، وعمر خدمة طويل، مما يجعلها موثوقة ومناسبة للاستخدام في المختبرات والتطبيقات الصناعية.
ثانيًا: المواصفات الفنية الرئيسية
1. سلسلة موديلات TD101 (فرن تجفيف بالهواء القسري)
الموديل | أبعاد الحجرة (ارتفاع × عرض × عمق، مم) | نطاق درجة الحرارة | الجهد (V) | القدرة (kW) | زمن التسخين (دقيقة) | تذبذب درجة الحرارة (℃) | تجانس درجة الحرارة |
TD101-1 | 350 × 350 × 350 | RT+10 ~ 250℃ | 220 ±10% | 1.2 | ≤100 | ±1℃ | ±2.5% |
TD101-2 | 450 × 450 × 350 | RT+10 ~ 250℃ | 220 ±10% | 2.0 | ≤100 | ±1℃ | ±2.5% |
TD101-3 | 450 × 550 × 550 | RT+10 ~ 250℃ | 220 ±10% | 2.4 | ≤100 | ±1℃ | ±2.5% |
TD101-4 | 750 × 600 × 500 | RT+10 ~ 250℃ | 220 ±10% | 4.0 | ≤120 | ±1℃ | ±2.5% |
TD101-5 | 1000 × 800 × 800 | RT+10 ~ 250℃ | 380 ±10% | 6.0 | ≤120 | ±1℃ | ±2.5% |
2. موديلات الحجرة الداخلية من الفولاذ المقاوم للصدأ (سلسلة TD101-B)
الموديل | أبعاد الحجرة (ارتفاع × عرض × عمق، مم) | نطاق درجة الحرارة | الجهد (V) | القدرة (kW) | زمن التسخين (دقيقة) | تذبذب درجة الحرارة (℃) | تجانس درجة الحرارة |
TD101-1B | 350 × 350 × 350 | RT+10 ~ 250℃ | 220 ±10% | 1.2 | ≤100 | ±1℃ | ±2.5% |
TD101-2B | 450 × 450 × 350 | RT+10 ~ 250℃ | 220 ±10% | 2.0 | ≤100 | ±1℃ | ±2.5% |
TD101-3B | 450 × 550 × 550 | RT+10 ~ 250℃ | 220 ±10% | 2.4 | ≤100 | ±1℃ | ±2.5% |
TD101-4B | 750 × 600 × 500 | RT+10 ~ 250℃ | 220 ±10% | 4.0 | ≤120 | ±1℃ | ±2.5% |
TD101-5B | 1000 × 800 × 800 | RT+10 ~ 250℃ | 380 ±10% | 6.0 | ≤120 | ±1℃ | ±2.5% |
وصف الموديل
TD: رمز الشركة المصنعة (شركتنا)
101: سلسلة أفران التجفيف بالهواء القسري
B: نسخة الحجرة الداخلية المصنوعة من الفولاذ المقاوم للصدأ
ثالثًا: نظرة عامة على الهيكل
يتميز فرن التجفيف موديل 101 بغلاف خارجي مصنوع من صفائح فولاذية مدلفنة على البارد عالية الجودة، ومطلي بطبقة بلاستيكية (مسحوق الطلاء). كما أن حجرة العمل مصنوعة من فولاذ مدلفن على البارد ممتاز. ويوجد في أعلى الحجرة فتحة تهوية قابلة للتعديل للتحكم في التهوية.
طبقة العزل مصنوعة من قطن عازل حراري عالي الجودة لضمان احتفاظ ممتاز بالحرارة. الباب مزود بنافذة مراقبة زجاجية مزدوجة الطبقات مقسّاة، تتيح رؤية واضحة لعملية التسخين داخل الحجرة. يُستخدم مانع تسرب من مطاط السيليكون المقاوم للحرارة العالية بين الحجرة والباب لضمان إحكام الإغلاق.
يتم تركيب مصدر الطاقة ونظام النفخ ونظام التسخين (دائرة تسخين واحدة أو دائرتي تسخين) وجهاز التحكم في درجة الحرارة بشكل مركزي على لوحة التحكم الأمامية لسهولة التشغيل والضبط.
يتكون نظام التسخين في فرن التجفيف بالهواء القسري من طراز 101 من عناصر تسخين كهربائية، ومنفاخ، ونظام قناة هواء دوران قسري، ووحدة تحكم في درجة الحرارة، مما يضمن توزيعًا موحدًا لدرجة الحرارة وأداءً مستقرًا في جميع أنحاء الحجرة.
رابعاً: الاحتياطات
١. يجب تأريض الغلاف الخارجي للجهاز بشكل صحيح لضمان السلامة.
٢. يجب وضع الجهاز في مكان مغلق جيد التهوية. يجب ألا تتجاوز الرطوبة النسبية للغرفة ٨٥٪. لا تضع أي مواد قابلة للاشتعال أو الانفجار أو التآكل بالقرب من الجهاز.
٣. هذا الجهاز غير مقاوم للانفجار؛ لذلك، يُمنع وضع أي مواد قابلة للاشتعال أو الانفجار داخل حجرة التشغيل.
٤. لا تضع كميات كبيرة من الأغراض داخل الحجرة. يجب ألا تتجاوز نسبة التحميل ٧٠٪ من مساحة الرف لضمان دوران الحرارة بشكل صحيح وتسخين متساوٍ.
٥. يجب الحفاظ على نظافة الجهاز من الداخل والخارج. في حال عدم استخدامه لفترة طويلة، غطّه بغطاء واقٍ من الغبار. ضع زيتًا مضادًا للصدأ على الأجزاء المطلية كهربائيًا وخزّنه في مكان جاف.
٦. أثناء التشغيل، يجب فتح صمام التهوية بشكل صحيح لتفريغ الهواء الرطب. في حال حدوث أي تقلب غير طبيعي في درجة الحرارة، أوقف الجهاز فورًا للفحص.
٧. يجب تشغيل المروحة بشكل متقطع.
٨. يجب فصل التيار الكهربائي قبل وضع العينات أو إزالتها.
٩. يُمنع منعًا باتًا وضع أي أجسام مباشرة على غطاء عنصر التسخين.
خامساً: استكشاف الأخطاء وإصلاحها
١. إذا لم يضيء مؤشر الطاقة بعد تشغيل مصدر الطاقة، فتحقق من سلامة سلك الطاقة أو المفتاح أو الفيوز، وتأكد من عدم وجود تلف أو فصل.
٢. إذا تم تشغيل مفتاح التسخين ولكن لم ترتفع درجة الحرارة (لم يضيء المؤشر الأخضر)، ولم تسخن الحجرة، فقد يكون السبب وجود دائرة مفتوحة في السخان أو أسلاك التوصيل الخاصة به. افحص المكونات المعيبة، وقم بإصلاحها أو استبدالها.
٣. إذا كانت درجة الحرارة المعروضة أعلى بكثير من القيمة المضبوطة ولم تنخفض، أو إذا استمر الجهاز في التسخين بعد إيقاف تشغيل مفتاح الطاقة، فقد يشير ذلك إلى تلف مقوم السيليكون المتحكم به (SCR) أو عطل في وحدة التحكم في درجة الحرارة. يجب استبدال المكونات التالفة فورًا.
