يُستخدم جهاز اختبار اختراق الخلطة الأسفلتية الماستيكية لقياس مقاومة الانبعاج وأداء التشوه للأسفلت الماستيكي تحت ظروف التحميل ودرجة الحرارة. ويساعد في تقييم التماسك والاستقرار والمتانة للخلطات الأسفلتية المصبوبة في الموقع، مما يجعله مناسبًا للاختبارات المعملية وضبط الجودة وتقييم أداء المواد.

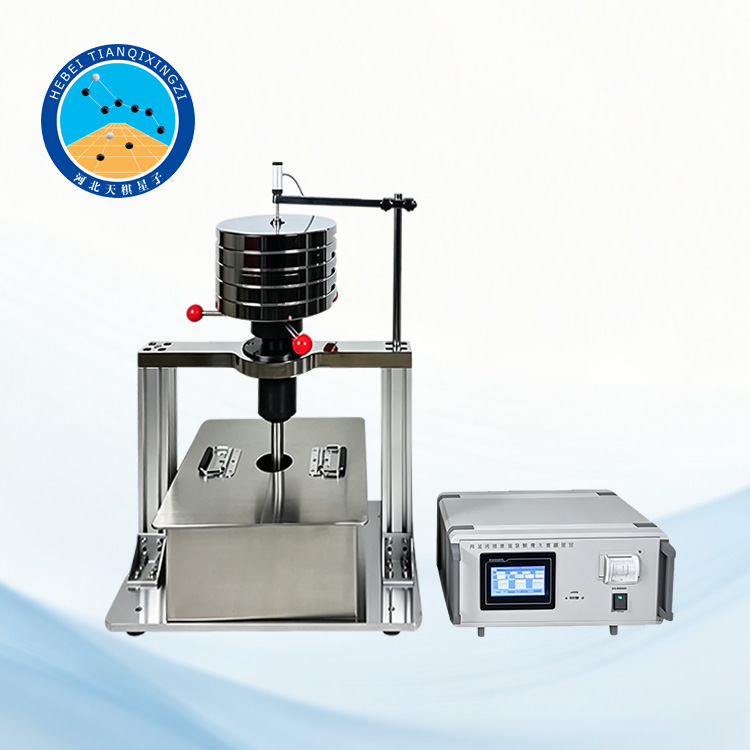

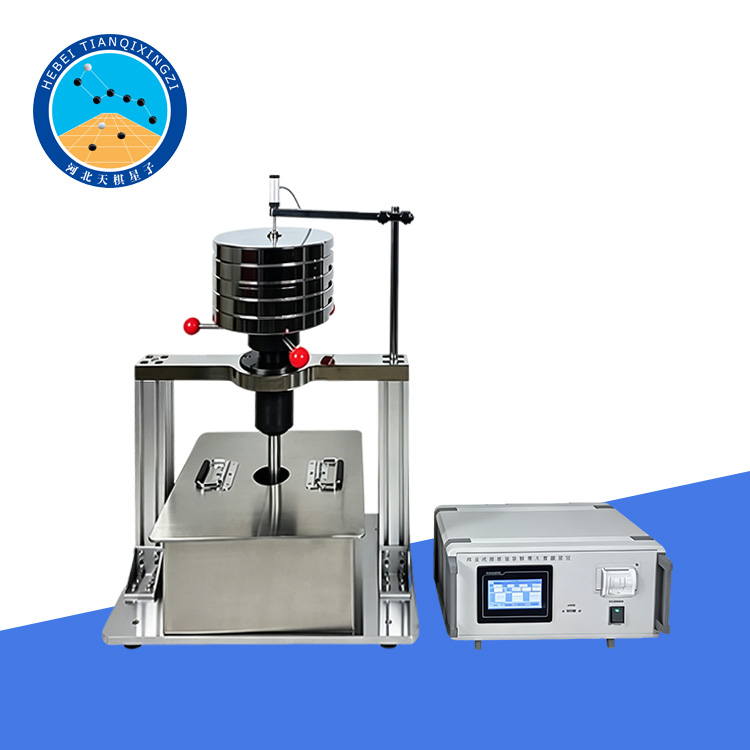

جهاز اختبار اختراق خليط الأسفلت الماستيكي

الموديل: TDJTXX-A

أولاً: مقدمة عن المنتج

يُستخدم جهاز اختبار اختراق الخلطة الأسفلتية الماستيكية لقياس تشوه الخلطات الأسفلتية الماستيكية تحت ظروف محددة من درجة الحرارة والحمل، وبالتالي تقييم أداء الاختراق والاستقرار عند درجات الحرارة المرتفعة.

تم تصميم هذا الجهاز وفقًا لـ «الإرشادات الفنية لتصميم وإنشاء رصف سطح الجسور ذات العوارض الصندوقية الفولاذية» والمعيار JT/T 1131.4-2023 «رصف سطح الجسور الفولاذية – الجزء 4: الأسفلت الماستيكي»، مع الرجوع إلى المعيارين EN 12697-20 و BS EN 12970.

ثانياً: الميزات الرئيسية

1. مزود بنظام تحكم بشاشة لمس مدمجة من نوع MCGS، يتميز بواجهة سهلة الاستخدام وتشغيل سلس.

2. جمع وتخزين تلقائي لقيمة الاختراق وزيادته، مما يُسهّل إدارة البيانات وتتبعها.

3. نظام تحكم حراري متعدد المراحل من نوع PID مع ملفات تعريف حرارية قابلة للبرمجة، مما يسمح للمستخدمين بإنشاء وحفظ وتعديل وحذف منحنيات تسخين متعددة لأداء تحكم مستقر وموثوق.

4. يدعم تصدير بيانات عمليات الاختبار عبر منفذ USB؛ حيث يمكن الاستعلام عن نتائج الاختبار وطباعتها وحذفها، مما يضمن إدارة بيانات مرنة وفعّالة.

ثالثًا: المعايير الفنية

مساحة المقطع العرضي لقضيب الاختراق: 5 سم²

قطر قضيب الاختراق: 2.52 سم

وزن قضيب الاختراق: 2.5 كغ

نطاق الإزاحة: 15 مم

دقة الإزاحة: 0.01 مم

قدرة التسخين: 2 كيلوواط

نطاق التحكم في درجة الحرارة: 0–60 °C

نطاق ودرجة دقة قياس الوقت: 0–60 دقيقة، ±1 ثانية

مصدر الطاقة: 220 فولت ±10%، 50 هرتز، 2070 واط

الأبعاد الكلية: 560 × 350 × 785 مم (طول × عرض × ارتفاع)

الوزن الصافي: 55 كغ

رابعاً: إجراءات التشغيل

١. أخرج العينة من القالب بعد عملية التبريد والتصلب المحددة. استخدم السطح الجانبي للعينة كسطح اختبار، ثم أعدها إلى القالب.

٢. ضع القالب والعينة في حمام مائي عند درجة الحرارة المحددة مسبقًا، واتركهما لمدة ٦٠ دقيقة.

٣. أنزل قضيب الاختراق عموديًا حتى يلامس سطح العينة بالكامل.

٤. حرر قضيب الاختراق وابدأ التوقيت في آنٍ واحد. طبّق حملاً ابتدائياً مقداره ٢٫٥ كجم (٢٤٫٥ نيوتن)، وسجّل قراءة مقياس القرص (قيمة الاختراق) بعد ١٠ دقائق.

٥. ثبّت قضيب الاختراق، وطبّق حملاً مقداره ٥٠ كجم (٤٨٠٫٥ نيوتن) على منصة التحميل، وسجّل قراءات مقياس القرص عند ١، ٢، ٣، ٥، ١٠، ٢٠، ٣٠، و٦٠ دقيقة.

٦. تُعتبر قيمة الاختراق عند ٣٠ دقيقة هي نتيجة اختراق العينة. الفرق بين قراءتي الـ ٦٠ دقيقة والـ ٣٠ دقيقة هو مقدار الزيادة في الاختراق. يجب ألا يتجاوز الانحراف بين اختبارين متوازيين ٠٫١ مم.
