جهاز اختبار الإجهاد الديناميكي لخلطات الأسفلت هو جهاز عالي الأداء لاختبار المواد، يعتمد على تقنية التحكم المؤازر الكهروهيدروليكي. ويُستخدم بشكل أساسي لتقييم أداء الإجهاد وعمر الخدمة لخلطات الأسفلت تحت ظروف التحميل المتكرر.

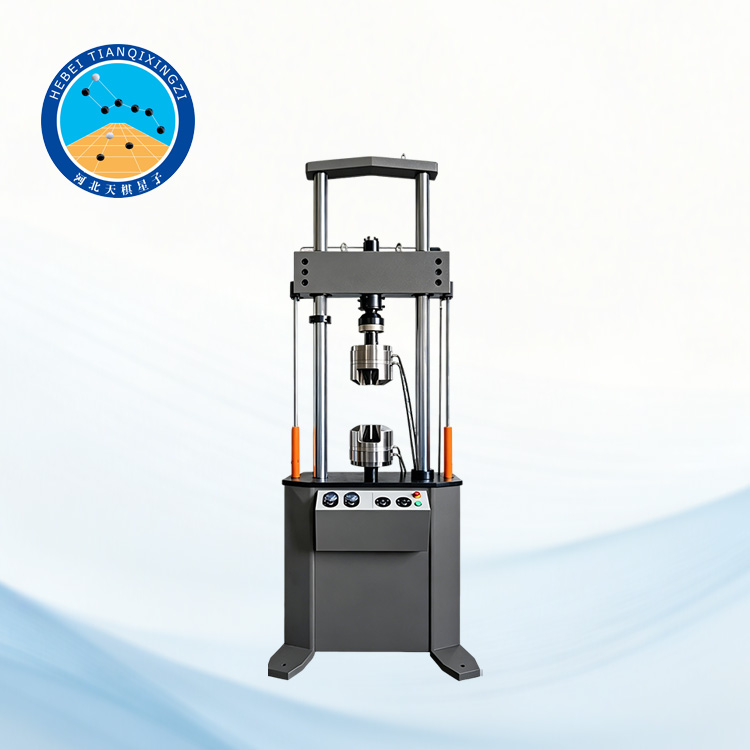

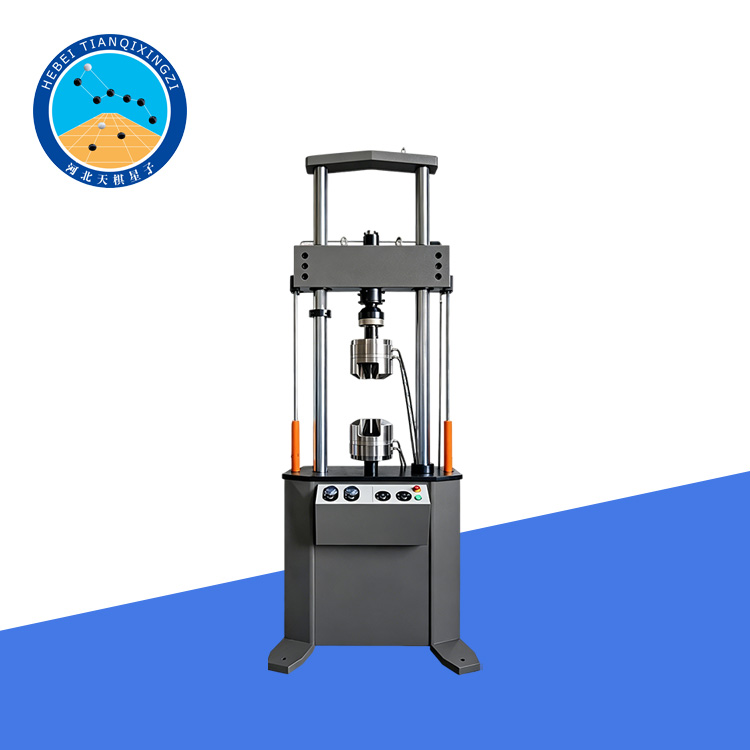

جهاز اختبار التعب الديناميكي لخلطات الأسفلت

الموديل: TD-LFV

أولاً: نظرة عامة على المنتج

يدعم جهاز اختبار الإجهاد الديناميكي لخلطات الأسفلت أنماط اختبار متعددة، تشمل اختبار الإجهاد غير المباشر (الانقسام) واختبار إجهاد العوارض. ويُستخدم على نطاق واسع في مجال هندسة الطرق لدراسة أداء المواد، وتحسين تصميم خلطات الأسفلت، ومراقبة جودة هندسة الطرق السريعة.

صُمم الجهاز استنادًا إلى أحدث تقنيات اختبار المواد الديناميكية العالمية، ويُراعي أحدث التطورات في مواد هندسة الطرق. ويجمع بين تقنية القيادة والتحكم الكهروهيدروليكية، وتقنية الاستشعار عالية الدقة، وتقنية معالجة البيانات الحاسوبية. وبفضل نظام برمجي مُطور ذاتيًا، يُتيح الجهاز عمليات اختبار آلية، وجمع بيانات عالية الدقة، وتحليل بيانات ذكي.

ثانياً: تكوين النظام

يتكون النظام بشكل أساسي من المكونات التالية:

إطار تحميل (يشمل وحدة طاقة هيدروليكية مؤازرة)، تجهيزات اختبار (تجهيزة اختبار الشد غير المباشر وتجهيزة اختبار إجهاد العوارض)، مجسات الحمل والإزاحة، نظام جمع البيانات، نظام حاسوب وطباعة (مع برنامج اختبار احترافي)، وغرفة بيئية اختيارية ذات درجة حرارة عالية ومنخفضة حسب متطلبات المستخدم.

ثالثًا: المواصفات الفنية

1. سعة التحميل: خرج الحمل الديناميكي من 0 إلى 20 كيلو نيوتن؛ خرج الحمل الساكن من 0 إلى 25 كيلو نيوتن.

2. سرعة التحميل: من 0.005 إلى 50 مم/دقيقة، مع إمكانية ضبط السرعة بسلاسة.

3. نطاق التردد: من 0 إلى 10 هرتز.

4. معدل جمع البيانات: أخذ عينات في الوقت الحقيقي بمعدل 100 هرتز.

٥. حساس الحمل: نطاق القياس ٠-٢٥ كيلو نيوتن، دقة ±٠.١٪ من النطاق الكامل.

٦. المسافة الفعالة بين الأعمدة: ٥٥٠ مم بين كل عمودين في الإطار الرئيسي.

٧. شوط الحركة الفعال: ٤٥٠ مم.

٨. أبعاد الماكينة: ٩٨٠ × ٦٠٠ × ٢٠٩٠ مم (طول × عرض × ارتفاع).

٩. وحدة الطاقة الهيدروليكية المؤازرة: ٧.٥ كيلو واط.

١٠. الأبعاد الداخلية لغرفة الاختبار البيئي (اختياري): ٤٥٠ × ٤٠٠ × ٦٠٠ مم.

١١. نطاق التحكم في درجة الحرارة: من -٣٥ درجة مئوية إلى +١٦٠ درجة مئوية.

١٢. نطاق الإزاحة الخطية (محول الإزاحة التفاضلي الخطي): من ٠ إلى ١٠٠٠ مم، بدقة ±٠.٠٠٣ مم.

١٣. إجمالي استهلاك الطاقة: ≤٥ كيلوواط.

١٤. الوزن الصافي: ٧٠٠ كجم.

١٥. مصدر الطاقة: ٣٨٠ فولت، ٥٠ هرتز، نظام ثلاثي الأطوار بأربعة أسلاك.

رابعاً: خصائص المنتج

1. تصميم متعدد الوظائف: يدعم كلاً من اختبار إجهاد الشد غير المباشر واختبار إجهاد انحناء العوارض، مما يُحسّن من استخدام المعدات وكفاءة الاختبار.

2. تحكم دقيق كهروهيدروليكي: يوفر استجابة عالية وثباتًا عاليًا في التحميل الديناميكي، مما يضمن نتائج اختبار موثوقة وقابلة للتكرار.

3. محاكاة نطاق واسع لدرجات الحرارة (غرفة بيئية اختيارية): نطاق درجة حرارة من -35 درجة مئوية إلى +160 درجة مئوية، يلبي متطلبات الاختبار في مختلف الظروف المناخية.

٤. نظام جمع بيانات عالي الدقة: تردد أخذ عينات يصل إلى ١٠٠ هرتز، مما يتيح تسجيل البيانات الرئيسية في الوقت الفعلي، مثل الحمل والتشوه.

٥. نظام برمجي ذكي: مزود بوظائف تحليل البيانات، ورسم المنحنيات، وإنشاء التقارير، ويتميز بواجهة مستخدم سهلة الاستخدام وبديهية.

٦. أوضاع تحميل مرنة: يدعم التحميل الديناميكي والثابت، مع إمكانية ضبط التردد وسرعة التحميل لتلبية مختلف معايير الاختبار.
