يُستخدم جهاز اختبار كلال الخلطات الإسفلتية بالانحناء الرباعي النقاط لتقييم عمر الكلال ومقاومة التشقق للخلطات الإسفلتية في ظل ظروف أحمال الانحناء المتكررة. ويقوم الجهاز بقياس المتانة الهيكلية وأداء الكلال للمواد الإسفلتية، كما يُستخدم على نطاق واسع في مجالات تصميم الأرصفة، وأبحاث هندسة الطرق، والاختبارات المعملية للمواد الخاصة بالخلطات الإسفلتية.

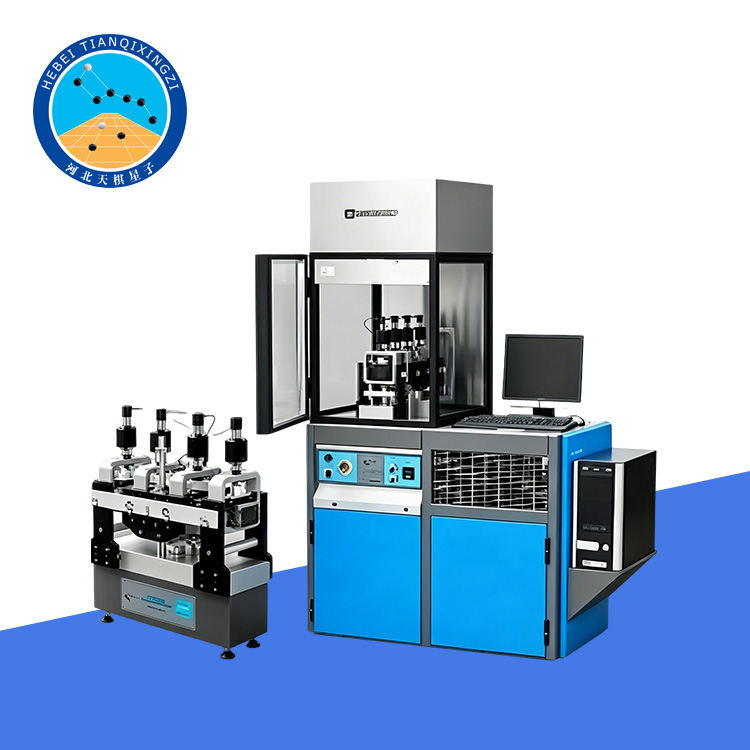

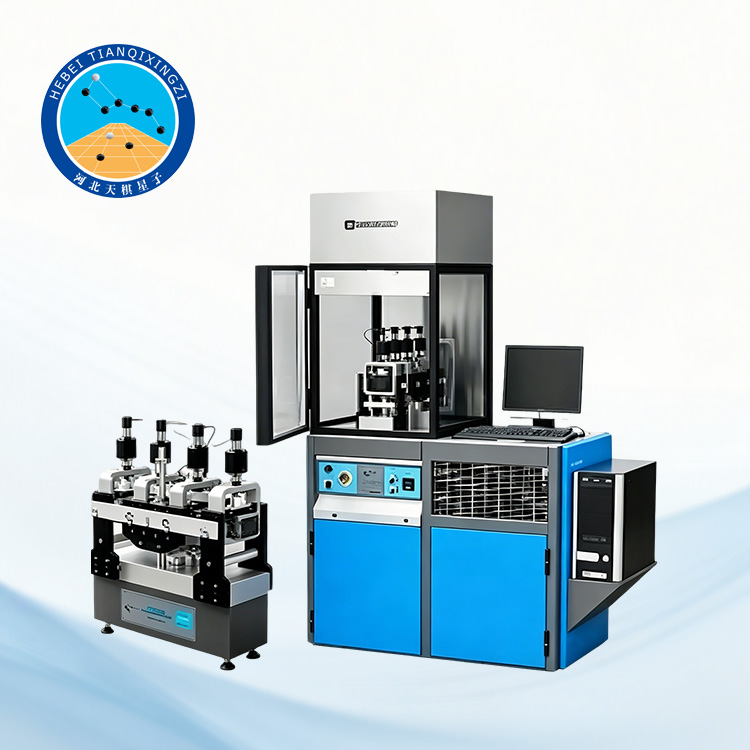

جهاز اختبار الكلال بالانحناء رباعي النقاط

الموديل: TD739-1

أولاً: مقدمة عن المنتج

جهاز TD739-1 لاختبار الكلال بالانحناء رباعي النقاط للخلطات الإسفلتية هو جهاز اختبار احترافي تم تصميمه وتصنيعه وفقًا لمعيار وزارة النقل في جمهورية الصين الشعبية JTG 3410-2025 «طرق الاختبار القياسية للأسفلت والخلطات الإسفلتية لهندسة الطرق السريعة» (T0739-2025 «اختبار الكلال بالانحناء رباعي النقاط للخلطات الإسفلتية»)، كما يستند أيضًا إلى معايير دولية مثل AASHTO T321 و EN 12697.

يُستخدم هذا الجهاز لتحديد عمر الكلال ومقاومة الكلال لخلطات الأسفلت المدكوكة تحت تأثير أحمال الانحناء المتكررة. ويُطبَّق هذا الجهاز على نطاق واسع في تقييم المتانة الهيكلية وأداء مقاومة التشقق في أرصفة الأسفلت.

وتتمثل شروط الاختبار القياسية فيما يلي: درجة حرارة تبلغ 15 درجة مئوية ± 0.5 درجة مئوية، وتردد تحميل قدره 10 هرتز ± 0.1 هرتز، ونمط تحميل جيبي مستمر ومُزاح (Offset) تحت ظروف التحكم في الانفعال الثابت. كما يمكن اختيار شروط اختبار أخرى وفقاً لمتطلبات الاختبار المحددة.

يُعرَّف شرط إنهاء الاختبار بأنه عدد دورات التحميل المقابل للنقطة التي ينخفض عندها معامل الجساءة الانحنائية إلى 50% من قيمته الأولية.

تنطبق هذه الطريقة على العينات العارضة المُعَدَّة من ألواح خلطات الأسفلت المضغوطة مخبرياً باستخدام جهاز تتبع العجلات، وكذلك على العينات العارضة المقطوعة من العينات اللبية المأخوذة من الموقع الميداني. وتتمثل الأبعاد القياسية للعينات فيما يلي: الطول 380 مم ± 5 مم، والسماكة 50 مم ± 5 مم، والعرض 63.5 مم ± 5 مم.

II. ميزات المنتج

نظام تحميل مؤازر (Servo) عالي الدقة، يتميز باستقرار تحكم فائق؛

يدعم وضع التحميل بالإجهاد الثابت لمحاكاة ظروف الإجهاد الفعلية في طبقات الرصف؛

مستشعرات عالية الدقة تضمن الحصول على بيانات إجهاد (Fatigue) دقيقة وموثوقة؛

نظام تحكم آلي يتمتع بمستوى عالٍ من الذكاء في إجراء الاختبارات؛

يتيح إجراء اختبارات الإجهاد طويلة الأمد مع التشغيل والمراقبة الآلية؛

نظام لجمع البيانات يقوم بتسجيل قيم الحمل، والإزاحة، ودورات الإجهاد في الوقت الفعلي؛

نظام مستقر للتحكم في درجة الحرارة، ملائم لظروف الاختبار في درجات الحرارة المنخفضة.

III. المعايير الفنية

1. جهد التغذية الكهربائية: 220 فولت ± 10 فولت

2. القدرة: 360 واط

3. سعة التحميل: تصل إلى 10 كيلو نيوتن (ديناميكي)

4. تردد التحميل: يصل إلى 60 هرتز

5. شوط المُشغّل: 30 مم

6. أبعاد العينة: 380 مم ± 5 مم (الطول)، 50 مم ± 5 مم (السُمك)، 63.5 مم ± 5 مم (العرض)

7. نطاق التحكم في الحمل: 0 – 5 كيلو نيوتن، الدقة 2 نيوتن، الصوابية ± 5 نيوتن

8. نطاق التحكم في الإزاحة: 0 – 5 مم، الدقة 2 ميكرومتر، الصوابية ± 5 ميكرومتر

9. نطاق التحكم في التردد: 5 – 10 هرتز، الدقة 0.005 هرتز، الصوابية ± 0.01 هرتز

10. نطاق التحكم في درجة الحرارة: -10 – 30 درجة مئوية، الدقة 0.25 درجة مئوية، الصوابية ± 0.5 درجة مئوية
