صُمم جهاز اختبار نقطة هشاشة الأسفلت الأوتوماتيكي من فراس لقياس مقاومة الأسفلت والبيتومين للتشقق عند درجات الحرارة المنخفضة. يتوافق هذا الجهاز الآلي مع معايير EN 12593 وJTG 3410، ويضمن تحكمًا دقيقًا في درجة الحرارة، وكشفًا دقيقًا لنقاط الهشاشة، ونتائج مخبرية موثوقة لأعمال بناء الطرق وأبحاث المواد.

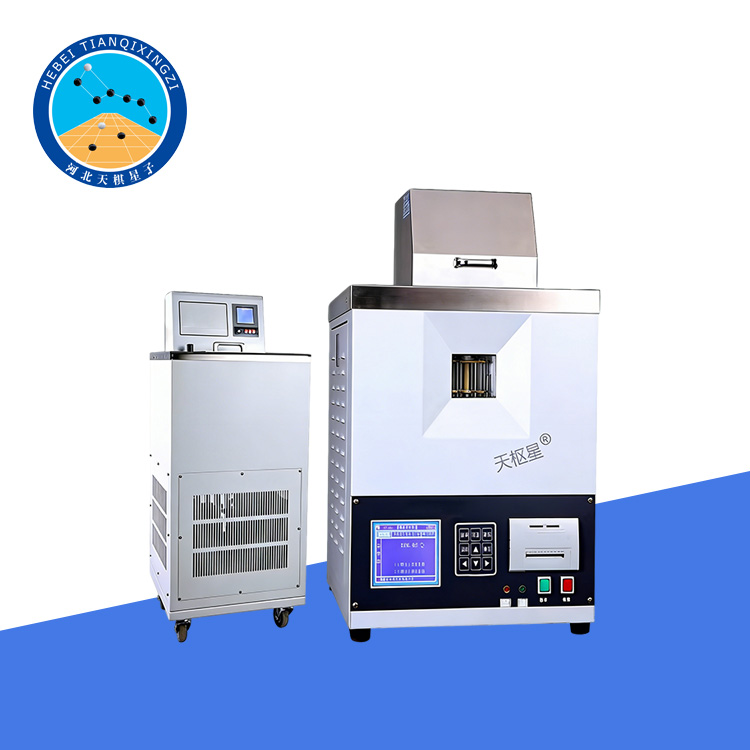

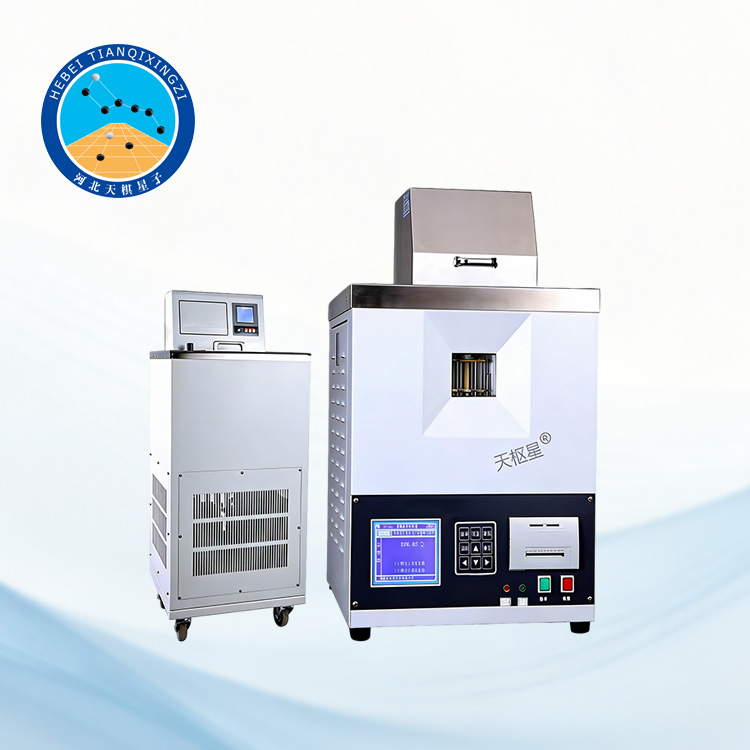

جهاز اختبار نقطة الهشاشة فراس

الموديل: TD613-2

أولاً: مقدمة عن المنتج

صُمم هذا الجهاز وصُنع وفقًا للمعيار الوطني الصيني GB/T 4501-2006 "طريقة اختبار هشاشة الأسفلت"، ومعيار الصناعة الصيني JTG 3410-2025 "طرق الاختبار القياسية للأسفلت وخليط الأسفلت لهندسة الطرق السريعة" (T 0613-2025: اختبار هشاشة الأسفلت)، بالإضافة إلى مراجع EN 12593. ويُستخدم تحديدًا لتحديد نقطة هشاشة فراس لمواد الأسفلت، مما يوفر تقييمًا دقيقًا وموثوقًا لمقاومة التشقق في درجات الحرارة المنخفضة.

ثانياً: الميزات التقنية

1. يتكون هذا الجهاز من جهاز اختبار نقطة الهشاشة وحمام مائي بارد. يُعد جهاز اختبار نقطة الهشاشة المكون الرئيسي لاختبار نقطة الهشاشة، بينما يعمل الحمام المائي البارد على تبريد وحدة التبريد الخاصة بجهاز اختبار نقطة الهشاشة.

2. توفر حجرة التبريد الخاصة بجهاز اختبار نقطة الهشاشة بيئة تبريد بمعدل 1 درجة مئوية في الدقيقة.

3. تقوم آلية الانحناء الكهربائية لجهاز اختبار نقطة الهشاشة بتحميل العينة تلقائيًا، وثنيها مرة واحدة في الدقيقة.

4. تتكون لوحة التحكم في جهاز اختبار نقطة الهشاشة من شاشة LCD، ولوحة مفاتيح، ومفاتيح وظيفية، وطابعة، مما يتيح سهولة التشغيل وعرض نتائج الاختبار بشكل واضح.

ثالثًا: المعايير الفنية

1. مصدر الطاقة: تيار متردد 220 فولت ± 10%، 50 هرتز.

2. طريقة التبريد: حمام تدوير بدرجة حرارة منخفضة.

3. معدل التبريد: 1 درجة مئوية ± 0.5 درجة مئوية/دقيقة.

4. نطاق قياس درجة الحرارة: من -30 درجة مئوية إلى 25 درجة مئوية.

5. هامش الخطأ في قياس درجة الحرارة: ± 0.5 درجة مئوية.

٦. أبعاد عينة الصفيحة الفولاذية: ٤١ مم × ٢٠ مم × ٠٫١٥ مم (الطول × العرض × السماكة).

٧. عدد العينات: سيتم اختبار ٣ عينات في وقت واحد.

٨. درجة حرارة الغرفة: من درجة حرارة الغرفة إلى ٣٠ درجة مئوية.

٩. الرطوبة النسبية: ≤ ٨٥٪.

١٠. إجمالي استهلاك الطاقة: ٤٥٠ واط (جهاز اختبار نقطة الهشاشة) + ١٦٠٠ واط (حمام التبريد ذو درجة الحرارة المنخفضة).

١١. الأبعاد: ٥٠٠ مم × ٤٠٠ مم × ٥٧٠ مم (طول × عرض × ارتفاع جهاز اختبار نقطة الهشاشة).

رابعاً: طريقة الاختبار

١. نظّف الجهاز جيدًا حتى يصبح شفافًا، لتتمكن من ملاحظة التغيرات التي تطرأ على العينة أثناء الاختبار.

٢. سخّن عينة الأسفلت حتى تذوب وتجف. بعد التبريد، زن عينة أسفلت بحجم ٠٫٤ سنتيمتر مكعب وضعها في فرن لتسخينها، بحيث يذوب الأسفلت ويغطي الصفيحة المعدنية (بشكل متجانس) بسماكة ٠٫٥ مم. ثم اترك الصفيحة الفولاذية المغطاة بالأسفلت لتبرد في درجة حرارة الغرفة لمدة ساعة.

٣. وصّل حمام الماء البارد بجهاز الاختبار باستخدام خرطوم مطاطي، وأضف كمية مناسبة من غاز التبريد. شغّل جهاز التبريد ونظام تدوير غاز التبريد.

٤. أزل السدادة المطاطية الكبيرة (من المجموعة المثبتة عليها). أدخل الصفيحة الفولاذية المطلية بالإسفلت بحرص بين المشبكين العلوي والسفلي للجهاز.

٥. اضبط معدل تبريد المُبرِّد في جهاز الاختبار على درجة حرارة ١ درجة مئوية في الدقيقة باستخدام حمام الماء البارد.

٦. عندما تنخفض درجة الحرارة إلى حوالي ١٠٠ درجة مئوية، يجب تحريك مقبض الجهاز بسرعة ٥ دورات في الدقيقة. عند هذه النقطة، سيرتفع المنزلق من الدرجة الأولى إلى الدرجة الثانية، بفارق ارتفاع ٣٫٥ مم، مما يؤدي إلى انحناء الصفيحة الفولاذية على شكل قوس. بعد ذلك، يجب إعادة المقبض إلى وضعه الأصلي (الدرجة الأولى) بنفس السرعة، وستعود الصفيحة الفولاذية إلى وضعها المستقيم. كرر هذه العملية مرة واحدة في كل مرة تنخفض فيها درجة الحرارة بمقدار درجة مئوية واحدة.

٧. درجة الحرارة التي تظهر عندها الشقوق في العينة هي نقطة الهشاشة لعينة الأسفلت.

٨. يُستخدم المتوسط الحسابي لثلاثة اختبارات متوازية كنقطة الهشاشة، ويجب ألا يتجاوز الفرق بين قيم نقطة الهشاشة ٣ درجات مئوية.

٩. كل جهاز مزود بأربع صفائح من الفولاذ المقاوم للصدأ، يجب تسويتها وحفظها في علبة أجهزة جافة عند عدم استخدامها.

خامساً: قائمة التعبئة

١. جهاز اختبار هشاشة الأسفلت الأوتوماتيكي (الوحدة الرئيسية)

٢. حمام مائي متعدد الوظائف ذو درجة حرارة ثابتة

٣. صفائح عينات من الفولاذ المقاوم للصدأ

٤. أنبوب مطاطي (قطر ١٠ سم × طول ١ متر)

٥. أنبوب إسفنجي عازل (قطر ١٥ سم × طول ١ متر)

٦. دليل المستخدم

٧. شهادة المطابقة
