يُستخدم جهاز تحليل نقطة الوميض الإسفلتي ذو الكأس المفتوحة من كليفلاند لتحديد نقطة الوميض ونقطة الاشتعال للإسفلت ومشتقات البترول، ولتقييم أداء السلامة للمواد أثناء التسخين والتخزين والإنشاء. ويُستخدم على نطاق واسع في هندسة الطرق والبتروكيماويات ومختبرات اختبار الجودة، وهو أداة مهمة لاختبار سلامة مواد الإسفلت.

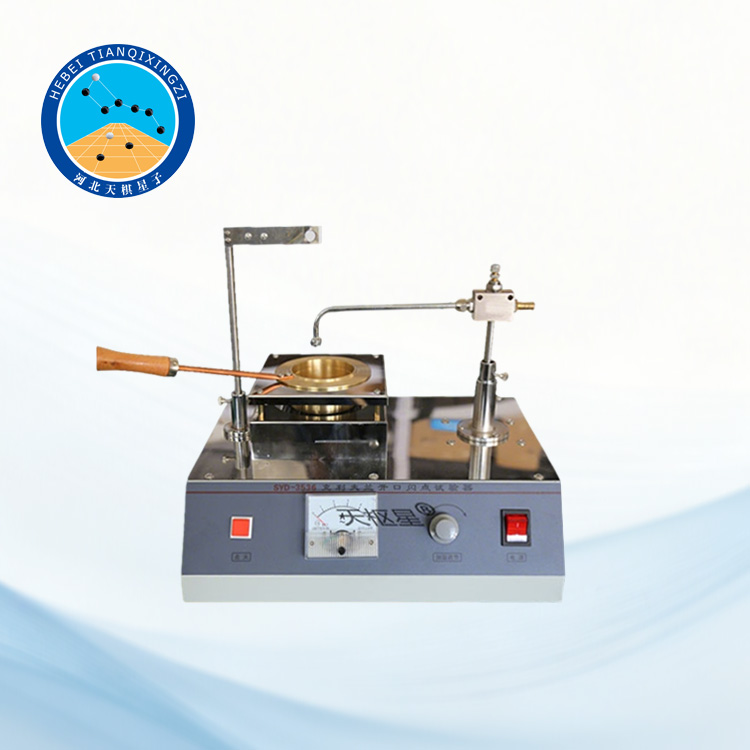

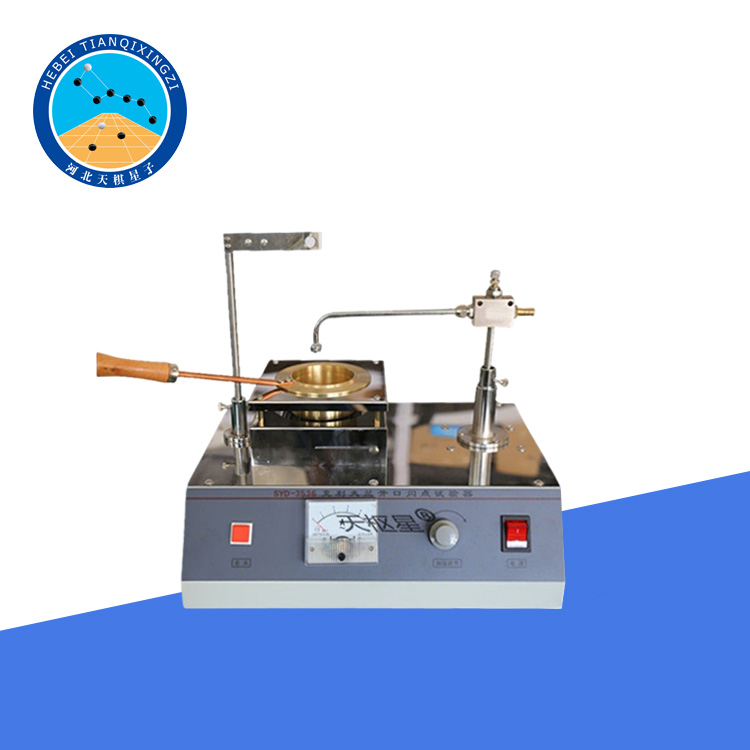

جهاز نقطة الوميض (كليفلاند)

الموديل: TD611-1

أولاً: تعريف المنتج:

تم تصميم هذا الجهاز وتصنيعه وفقًا للمعيار الوطني GB/T 3536-2000 "تحديد نقطة الوميض ونقطة الاشتعال للمنتجات البترولية (طريقة كليفلاند للكأس المفتوحة)" وهو قابل للتطبيق أيضًا على أحدث معيار لصناعة الطرق السريعة JTG 3410-2025، وتحديدًا T0611-2000 "اختبار نقطة الوميض ونقطة الاشتعال للإسفلت".

يستند تصميم الجهاز إلى المعايير الدولية ASTM D92 وAASHTO T48 وISO 2592 وIP 36، ما يجعله متوافقًا مع متطلبات طرق الاختبار المقبولة دوليًا. ويمكن استخدامه في المختبرات لتحديد نقطة الوميض ونقطة الاشتعال للمنتجات البترولية ومواد الأسفلت، ما يلبي احتياجات الاختبار للعديد من المعايير المحلية والدولية، وهو مناسب للتصدير والاستخدام في الأسواق العالمية.

ثانياً: التطبيقات ونطاق التطبيق:

هذا الجهاز مناسب لتحديد نقطة الوميض ونقطة الاشتعال للإسفلت البترولي اللزج، وقطران الفحم، ومواد الإسفلت البترولي السائل التي تزيد نقطة وميضها عن 79 درجة مئوية، وذلك باستخدام طريقة كليفلاند ذات الكأس المفتوح. ويمكن استخدام نتائج الاختبار لتقييم سلامة وأداء مواد الإسفلت في مواقع الإنشاء.

ثالثًا: المعايير الفنية:

1. مصدر الطاقة: تيار متردد 220 فولت ± 10%، 50 هرتز.

2. جهاز التسخين: فرن كهربائي يعمل بأنبوب كوارتز، بدون لهب، مقاوم للانفجار، طاقة قابلة للتعديل باستمرار من 0 إلى 400 واط.

3. جهاز المسح: مزود بوظيفة مسح تلقائي.

4. مقياس الحرارة: نطاق القياس من -6 إلى 500 درجة مئوية، دقة القياس درجتان مئويتان، متوافق مع معيار GB/T514.

٥. جهاز الإشعال: مصدر الإشعال هو غاز الفحم أو أي غاز احتراق محلي آخر؛ قطر الفوهة من ٠.٦ إلى ٠.٨ مم.

٦. المتطلبات البيئية: درجة حرارة محيطة من -١٠ إلى ٥٠ درجة مئوية، رطوبة نسبية ≤ ٨٥٪.

٧. استهلاك الطاقة: لا يتجاوز ٦٥٠ واط.

٨. مواصفات كوب العينة: كوب كليفلاند مفتوح، مصنوع من النحاس الأصفر أو سبيكة نحاسية، قطره الداخلي ٦٣.٥ مم ± ٠.٥ مم، وعمقه ٣٣.٦ مم ± ٠.٥ مم، مع خط علامة دائري محفور على الجدار الداخلي على مسافة ٩.٤ مم ± ٤ مم من أعلى الكوب.

رابعاً: التركيب والاستخدام:

١. افتح علبة التغليف وافحص الجهاز وملحقاته الخارجية وفقًا لمجموعة الجهاز والوثائق الفنية. إذا لم تجد أي تلف أو أجزاء مفقودة، فقم بتركيبه كما هو موضح في الرسم التخطيطي.

٢. تأكد من سلامة تأريض مصدر الطاقة.

٣. شغّل مفتاح الطاقة؛ سيضيء مؤشر التشغيل. يمكنك حينها بدء الاختبار.

٤. نظّف كوب العينة بالمذيب، وجفّفه، ثم ضعه على الحامل.

٥. ثبّت مقياس الحرارة عموديًا في كوب العينة، بحيث تكون مستودع الزئبق على بُعد ٦.٥ مم تقريبًا من قاع الكوب. ضع مقياس الحرارة على بُعد ١٦ مم من حافة الكوب على الجانب المقابل للمشعل.

٦. بعد تحضير العينة، اسكبها في كوب العينة حتى الخط المُعلّم، مع التأكد من عدم تلوث أي جزء آخر من كوب العينة بالإسفلت. (ملاحظة: يجب ألا تتجاوز درجة حرارة تسخين العينة ٥٥ درجة مئوية تحت نقطة الاشتعال).

٧. ضع الجهاز بالكامل في مكان داخلي مُظلم ذي تهوية محدودة، مع حمايته من ثلاث جهات بشبكة واقية من الرياح.

٨. وصّل المشعل بوعاء ضغط الغاز القابل للاحتراق (مثل البروبان المُسال أو الغاز الطبيعي) باستخدام خرطوم مرن. أدر المشعل إلى أحد الجانبين واختبر الاشتعال، مع ضبط اللهب على شكل كروي قياسي أو لهب اختبار كروي صغير بقطر ٤ مم ± ٠.٨ مم.
