يقيس جهاز اختبار لزوجة الأسفلت اللزوجة والالتصاق والتماسك والمرونة الاستردادية للأسفلت والمواد الرابطة البيتومينية، مما يساعد في تقييم أداء المواد وقابليتها للتشغيل واتساق جودتها في هندسة الطرق والاختبارات المعملية وإنتاج الأسفلت.

جهاز قياس الالتصاق والتماسك للأسفلت

الموديل: TD624-1

أولاً: نظرة عامة على جهاز اختبار لزوجة ومتانة الأسفلت من سلسلة TD624

تم تصميم وتصنيع جهاز اختبار لزوجة ومتانة الأسفلت من سلسلة TD624 بواسطة شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا للمتطلبات المحددة في معيار صناعة النقل لجمهورية الصين الشعبية JTG 3410-2025 "إجراءات اختبار الأسفلت وخلطات الأسفلت في هندسة الطرق السريعة"، وتحديدًا المعيار T0624-2025 "اختبار لزوجة ومتانة الأسفلت"، ومعيار صناعة البتروكيماويات SH/T0735-2003 "طريقة اختبار لزوجة ومتانة الأسفلت". يُستخدم هذا الجهاز لاختبار لزوجة ومتانة الأسفلت في ظروف محددة لتقييم تأثير تعديل الأسفلت بعد إضافة المواد المضافة.

المعايير المرجعية:

ASTM D5081

T0624-2011

SH/T0735-2003

ثانياً: المعايير الفنية

1. سرعة الشد: (500 مم ± 10 مم)/دقيقة؛

2. أقصى قدرة تحمل للحمل: 1000 نيوتن؛

3. خطأ عدم الخطية في قوة الشد: <0.5%؛

4. فاصل أخذ عينات قوة الشد: 0.5 مم؛

5. أقصى طول للتمدد: 610 مم؛

6. مصدر الطاقة: تيار متردد (220±10%) فولت، 50 هرتز؛

7. إجمالي استهلاك الطاقة: لا يزيد عن 500 واط؛

8. الأبعاد: 560 مم × 450 مم × 1230 مم (الطول × العرض × الارتفاع).

ثالثاً: الخصائص الهيكلية لأجهزة اختبار لزوجة ومتانة الأسفلت من سلسلة TD624

(1) مكونات الجهاز

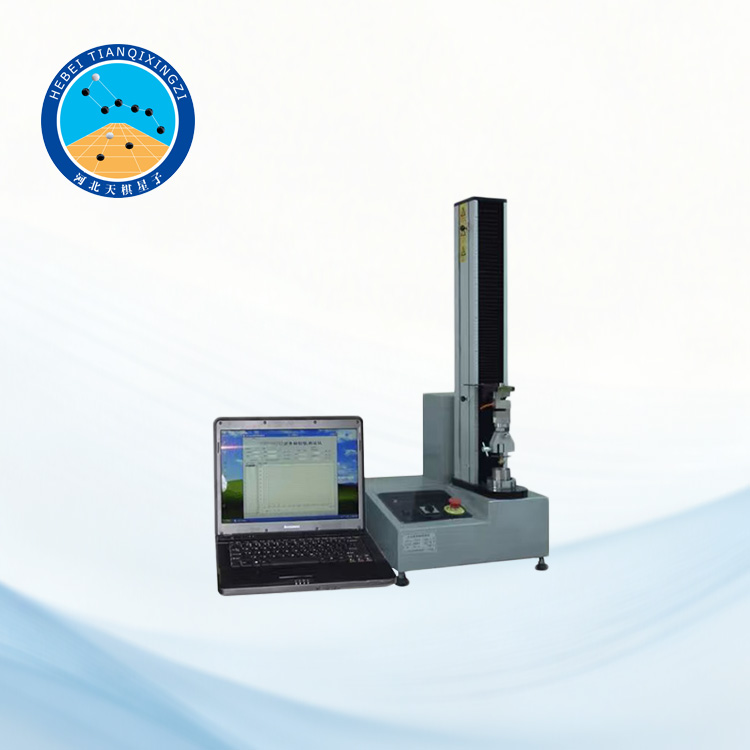

يتكون هذا الجهاز من جهاز اختبار اللزوجة والمرونة، وآلة اختبار الشد، وجهاز كمبيوتر محمول. يشتمل جهاز اختبار اللزوجة والمرونة على رأس شد نصف كروي، وصامولة تثبيت، وقوس تثبيت، وحاوية عينة. تتوافق مواد الجهاز وهيكله ومواصفاته تمامًا مع متطلبات المعيارين T0624-2025 "اختبار لزوجة ومرونة الأسفلت" وSH/T0735-2003 "طريقة اختبار لزوجة ومرونة الأسفلت". تم تجهيز آلة اختبار الشد بمشابك علوية وسفلية لتثبيت جهاز اختبار اللزوجة والمرونة، ويمكنها إجراء اختبار شد بسرعة ثابتة تبلغ 500 مم/دقيقة، وبطول شد أقصى يبلغ 610 مم. يستخدم جهاز الكمبيوتر برنامج اختبار وتحليل تم تطويره داخليًا من قبل شركتنا لتحقيق اختبار ذكي وآلي.

(2) الخصائص الرئيسية للأداء

1. يتوافق هذا الجهاز مع متطلبات معيارين للاختبار في قطاعي النقل والبتروكيماويات. يمكن اختيار طول الشد بين 300 مم و610 مم؛ وتعتمد آلة اختبار الشد تصميمًا مزدوج البراغي، مما يضمن تشغيلًا مستقرًا وموثوقًا ودقة قياس عالية.

2. يمكن لبرنامج الاختبار المطوّر ذاتيًا رسم وطباعة "منحنى الحمل-التشوه لاختبار الالتصاق والمتانة" تلقائيًا، وحساب قيم الالتصاق والمتانة للأسفلت تلقائيًا. كما يتيح البرنامج للباحثين تعديل خط المماس للمتانة بشكل منطقي عند دراسة "منحنيات الحمل-التشوه لاختبار الالتصاق والمتانة" غير المعتادة.

3. يمكن إتمام عمليات الشد للأعلى، والتثبيت للأسفل، وإيقاف الحركة صعودًا أو هبوطًا، وحساب نتائج الاختبارات باستخدام هذا الجهاز من خلال جهاز كمبيوتر محمول، مما يجعله سهل الاستخدام.

4. تتميز لوحة التحكم بتصميم بسيط، ويمكن تشغيل الاختبار بسهولة باستخدام أزرار الصعود والهبوط والإيقاف الموجودة على اللوحة. يقوم الكمبيوتر المحمول بحساب نتائج الاختبار تلقائيًا.

5. مزود بطابعة بحجم A4، ويمكنه رسم وطباعة منحنى "حمل التشوه لاختبار الالتصاق والمتانة" وقيم الالتصاق والمتانة للأسفلت تلقائيًا.

6. يتميز الجهاز بتصميم متطور وحرفية دقيقة ومظهر أنيق. كما أنه سهل التشغيل ويمتلك خصائص متطورة تضاهي الأجهزة عالية الجودة، مما يجعله خيارًا مثاليًا لوحدات البناء والإشراف والبحث والجامعات المعنية.

رابعاً: صيانة الأجهزة واستكشاف الأعطال وإصلاحها

(1) صيانة الجهاز

1. يجب وضع الجهاز في مكان جيد التهوية وجاف لمنع تلفه بسبب الرطوبة، ولضمان بقاء العزل الداخلي للجهاز في حالة جيدة (في حال تعرضه للرطوبة أو المطر، يمكن استخدام مجفف الشعر لتجفيف الرطوبة داخل الجهاز قبل الاستخدام).

2. بعد الانتهاء من الاختبار، يجب تنظيف معدات الاختبار وتجفيفها وفقًا لإجراءات الاختبار، كما يجب تزييت جهاز النقل فورًا.

3. قم بنسخ بيانات القياس احتياطيًا باستخدام قرص مرن.

4. لا تستخدم الكمبيوتر لأغراض أخرى.

5. لا تُعدّل الإعدادات الأساسية لبرنامج الكمبيوتر دون إذن.

6. تجنب أعطال نظام الكمبيوتر الناتجة عن أخطاء بشرية.

(2) استكشاف الأخطاء وإصلاحها الشائعة

1. عدم بدء التشغيل

الأسباب: أ. عدم وجود طاقة في دائرة الطاقة؛ ب. احتراق المصهر.

الحلول: أ. توصيل مصدر الطاقة؛ ب. استبدال المصهر.

٢. هيكل الجهاز مكهرب

السبب: ضعف تأريض الجهاز.

الحل: تحقق من سلك التأريض الخاص بمصدر الطاقة وطرف التأريض في هيكل الجهاز.

ملاحظة: يجب إجراء جميع العمليات المذكورة أعلاه تحت إشراف فنيي صيانة متخصصين.
