يقيس جهاز اختبار اللزوجة الحركية الرقمي عالي الدقة للإسفلت بدقة اللزوجة الحركية للإسفلت والبيتومين في درجات حرارة مرتفعة، مما يوفر بيانات موثوقة لمراقبة الجودة والبحث وتقييم أداء الرصف.

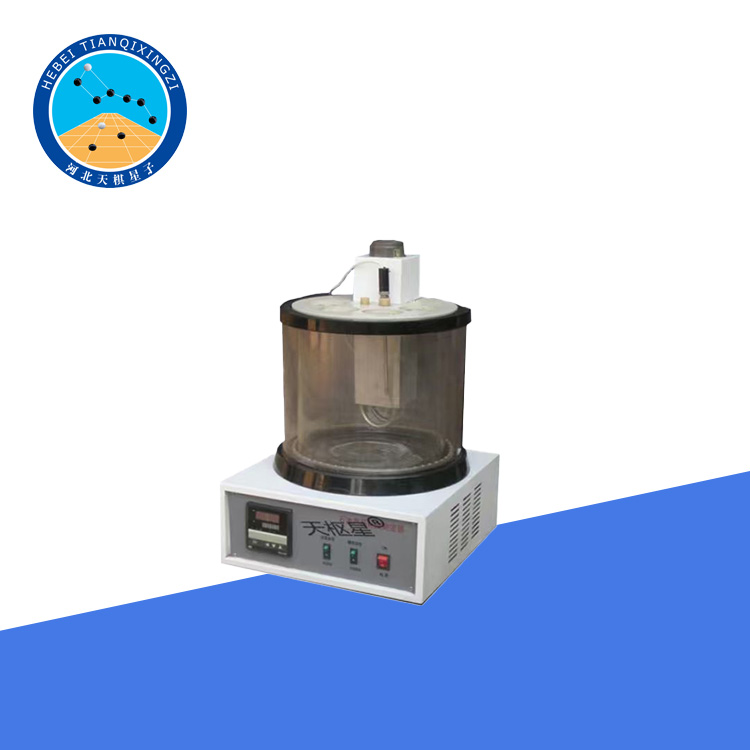

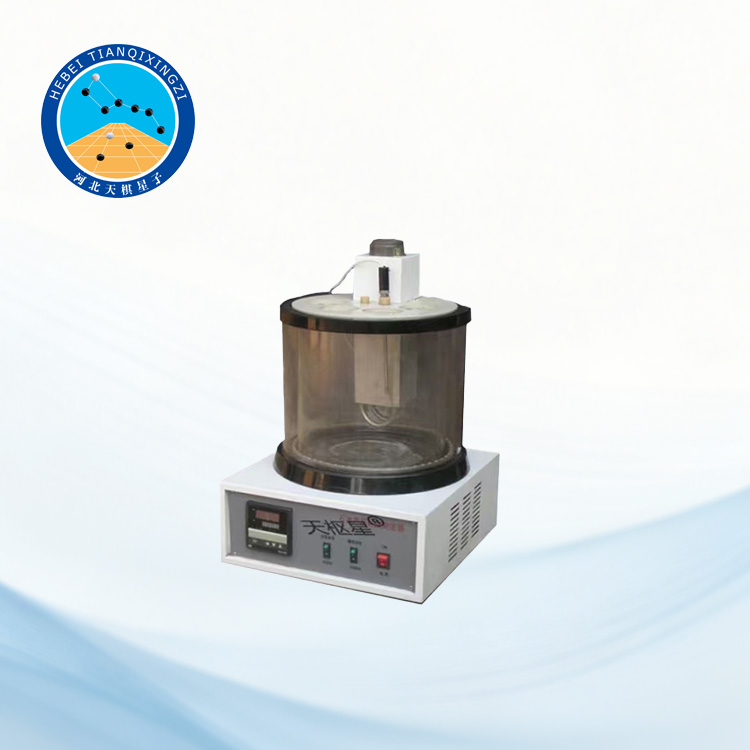

جهاز اختبار اللزوجة الحركية للإسفلت

الموديل: TD619-1

أولاً: مقدمة عن المنتج:

صُمم جهاز اختبار اللزوجة الحركية للإسفلت وفقًا للمعيار الصناعي الصيني T0619 لقياس اللزوجة الحركية للإسفلت باستخدام طريقة الشعيرات الدموية. يحدد الجهاز بدقة لزوجة عينات الإسفلت عند درجات حرارة محددة. تتوافق نتائج الاختبار مع متطلبات هندسة الطرق السريعة الصينية JTG 3410، وتستند إلى معيار ASTM D2170 - طريقة الاختبار القياسية للزوجة الحركية للإسفلت عند درجات حرارة مرتفعة.

الثاني: الهيكل الرئيسي ومبدأ الدائرة

يتكون الجهاز من مقياس لزوجة شعري، ومقياس حرارة زئبقي، وجهاز تقليب كهربائي، وجهاز تسخين كهربائي، وجهاز تحكم في درجة الحرارة، وحمام حراري مزدوج الطبقات ذو درجة حرارة ثابتة، ومصباح إضاءة.

الثالث: المعلمات الفنية

١. مصدر الطاقة: تيار متردد ٢٢٠ فولت ± ١٠٪، ٥٠ هرتز ± ٥٪.

٢. قدرة التسخين: مستويان، ١٠٠٠ واط و ٦٥٠ واط.

٣. محرك التقليب: قدرة ٦ واط؛ سرعة ١٢٠٠ دورة/دقيقة.

٤. نطاق درجة الحرارة: من درجة حرارة الغرفة إلى ١٠٠ درجة مئوية.

٥. دقة التحكم في درجة الحرارة: ±٠.١ درجة مئوية.

٦. حمام حراري ثابت الحرارة: سعة ٢٠ لترًا؛ تصميم: خزان مزدوج الطبقات (داخلي وخارجي).

٧. بيئة التشغيل: درجة حرارة محيطة من -١٠ إلى ٣٥ درجة مئوية، رطوبة نسبية أقل من ٨٥٪.

٨. حساس درجة الحرارة: مقياس حرارة صناعي مقاوم من البلاتين، برقم معايرة Pt100.

٩. إجمالي استهلاك الطاقة: لا يتجاوز ١٨٠٠ واط.

١٠. مقاييس لزوجة شعرية: مجموعة من ٧ مقاييس، بأقطار داخلية ٠.٦، ٠.٨، ١.٠، ١.٢، ١.٥، ٢.٠، و ٢.٥ ملم على التوالي.

١١. الوزن: ٣٠ كجم

١٢. الأبعاد الخارجية: ٥٠٠ × ٥٠٠ × ٨٠٠ مم

رابعاً: الميزات الرئيسية:

1. يستخدم جهاز تحكم ذكي في درجة الحرارة، مما يضمن تحكمًا سريعًا في درجة الحرارة، واستجابة فورية، وأقل قدر من التجاوز، ودقة تحكم في درجة الحرارة تصل إلى ±0.1 درجة مئوية.

2. يستخدم أسطوانة زجاجية صلبة وأسطوانة خارجية معزولة (يُشار إليها بتصميم الأسطوانة المزدوجة)، مما يوفر أداءً ممتازًا في حفظ الحرارة، ورؤية واضحة للعينات.

٣. يتميز الجهاز بتصميم متكامل مناسب للاستخدام على سطح المكتب، مما يمنحه متانة فائقة وسهولة في الاستخدام.

٤. مزود بجهاز تقليب كهربائي، لضمان توزيع متجانس للحرارة داخل حوض الاستحمام.

خامساً: طرق وإجراءات الاختبار:

١. قَدِّر لزوجة العينة، بناءً على شرط أن تستغرق العينة أكثر من ٦٠ ثانية للتدفق عبر حجم محدد، ثم اختر طراز مقياس اللزوجة الشعري الفراغي المناسب.

٢. نظِّف مقياس اللزوجة الشعري الفراغي جيدًا باستخدام مذيبات مثل ثلاثي كلورو الإيثيلين. إذا كان المقياس زيتيًا، اغسله بعناية بمحلول تنظيف أو ماء مقطر. بعد الغسل، جفِّفه في فرن أو باستخدام هواء ساخن من خلال قطعة قطن.

3. حضّر عينات الأسفلت وفقًا للمواصفة T0602. سخّن العينات المجففة والمنخولة بحرص حتى تصبح سائلة تمامًا. قلّبها جيدًا أثناء التسخين لضمان تسخين متجانس. ثم اسكب العينات في وعاء عينة صغير آخر (سعة كل منه 50 مل) يسهل سكبه في أنبوب شعري، وأغلقه بإحكام.

٤. سخّن الحمام المائي وحافظ على درجة الحرارة ضمن نطاق ٦٠ درجة مئوية ± ٠.١ درجة مئوية. يجب معايرة مقياس الحرارة مسبقًا.

٥. ضع مقياس اللزوجة الشعري الفراغي المُختار والعينة في فرن (١٣٥ درجة مئوية ± ٥ درجات مئوية) وسخّن لمدة ٣٠ دقيقة.

سادساً: إجراءات التشغيل:

1. ضع مقياس اللزوجة الساخن في وعاء، ثم قم بحقن عينة الأسفلت الساخنة في مقياس اللزوجة الشعري من خلال الأنبوب ذاتي التعبئة A.

٢. يجب ألا تلتصق العينة بجدار الأنبوب، ويجب أن يكون مستوى العينة ضمن نطاق ±٢ مم من علامة E. ضع مقياس اللزوجة الشعري مع العينة بداخله مرة أخرى في الفرن الكهربائي (١٣٥ درجة مئوية ±٥.٥ درجة مئوية) وحافظ على درجة الحرارة لمدة ١٠ دقائق ± دقيقتين للسماح لأي فقاعات هواء متولدة في العينة بالخروج.

3. أخرج ثلاثة مقاييس لزوجة شعرية من الفرن واتركها تبرد في درجة حرارة الغرفة لمدة دقيقتين. ثم ضعها في حمام مائي ذي درجة حرارة ثابتة للحفاظ على درجة حرارة الاختبار، مع التأكد من أن علامة I تقع على عمق 20 مم على الأقل تحت سطح الماء. أخرج مقياس اللزوجة من الفرن وضعه في حمام مائي ذي درجة حرارة ثابتة.
