يستخدم هذا الجهاز درجة حرارة عالية وهواءً مضغوطًا في وعاء ضغط لتسريع شيخوخة المخلفات الناتجة عن اختبار فرن الأغشية الرقيقة الدوارة، وذلك بهدف محاكاة الشيخوخة التأكسدية للإسفلت أثناء استخدامه على الطرق، وتقييم مقاومة أنواع مختلفة من الإسفلت للشيخوخة المضادة للأكسدة في ظل ظروف درجة الحرارة والضغط المحددة. مع ذلك، لا يمكنه تفسير تأثير عوامل الخلط أو تأثير ظروف الاستخدام الفعلية للإسفلت على الشيخوخة.

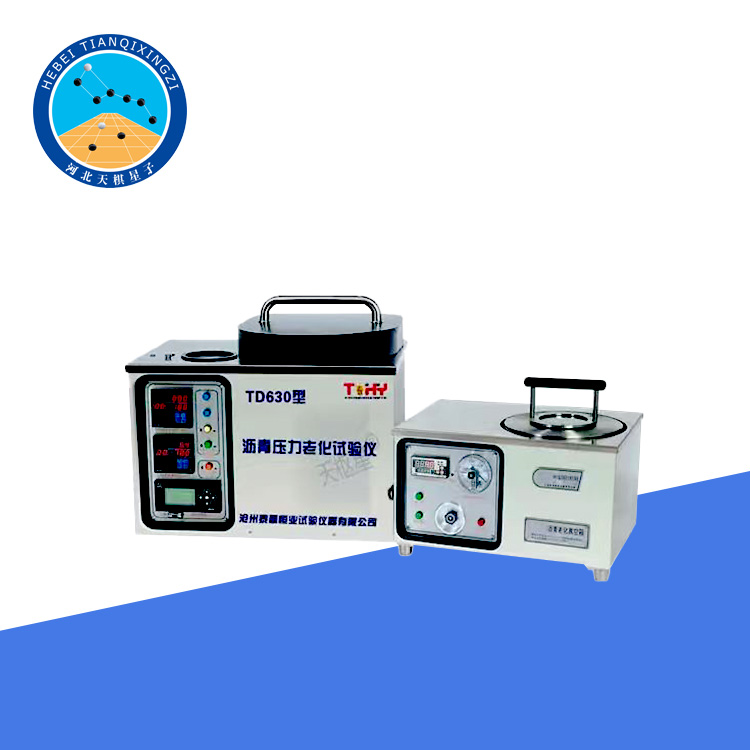

وعاء تقادم الأسفلت تحت الضغط

الموديل: TD630-1

أولاً: مقدمة المنتج

تم تصميم وتصنيع وعاء اختبار تقادم الأسفلت بالضغط (PAV) هذا بواسطة شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا لمعيار وزارة النقل الصينية JTG D3410 (مواصفات اختبار الأسفلت ومخاليط الأسفلت في هندسة الطرق السريعة)، ويتم الرجوع إليه وفقًا للمعايير الدولية ASTM D6521 و AASHTO R28 و EN 14769 لتسريع التقادم طويل الأجل لمواد ربط الأسفلت.

ثانيًا: تكوين الجهاز

1. جهاز واحد لاختبار تقادم ضغط الأسفلت من نوع TD630-1

المواصفات الفنية:

المواصفات الفنية لنظام اختبار تقادم ضغط الأسفلت:

① مصدر طاقة النظام: 220 فولت، 50 هرتز

② إجمالي القدرة الداخلة: 2.5 كيلو واط

③ التحكم في الضغط: غرفة الشيخوخة 2.1 ± 0.1 ميجا باسكال

④ التحكم في درجة الحرارة: غرفة الشيخوخة 90-100 ± 0.5 درجة مئوية

⑤ التحكم في الوقت: غرفة الشيخوخة 20 ساعة ± 10 دقائق

⑥ التحكم في العملية: يراقب النظام ويحدد درجة الحرارة الابتدائية ودرجة حرارة العملية، ويصدر تنبيهات، ويقيس الضغط النهائي، ويسجل جميع المعايير تلقائيًا طوال العملية.

⑦ الأبعاد الخارجية: حجرة التقادم: 600×450×450 مم

٢. صواني عينات قياسية من نوع TD610-P: ١٠

٣. ميزان إلكتروني ٣ كجم/٠.١ جم: وحدة واحدة

٤. ضاغط هواء من نوع TDTM-Q1: وحدة واحدة

ثالثاً: الأعمال التحضيرية

١. حضّر عينات الأسفلت وفقًا للطرق الموضحة في هذه المواصفة، ثم أجرِ اختبار فرن الأغشية الرقيقة الدوارة (RTFOT). بعد إتمام اختبار التقادم، اسكب البقايا في وعاء لاستخدامها لاحقًا.

٢. ضع صينية اختبار فرن الأغشية القياسية ذات الكتلة المعروفة على ميزان، وأضف ٥٠ غرامًا ± ٠.٥ غرام من الأسفلت إلى الصينية بحيث يكون سمك طبقة الأسفلت حوالي ٣.٢ ملم. إذا بردت البقايا، يمكن تسخينها حتى تصبح سائلة قبل إعادة ملئها.

رابعاً: إجراء الاختبار

١. ضع صينية العينة داخل وعاء الضغط، وحدد درجة حرارة وعاء التقادم بالضغط وفقًا للمتطلبات ذات الصلة، وشغّل السخان، وسخّن وعاء الضغط مسبقًا إلى درجة حرارة التقادم المختارة. بمجرد الوصول إلى درجة حرارة التقادم، افتح وعاء الضغط بسرعة، وضع صينية العينة المُجهزة على حامل العينة داخل وعاء الضغط، ثم أغلق وعاء الضغط.

٢. عندما تنخفض درجة الحرارة داخل وعاء الضغط بمقدار درجتين مئويتين عن درجة الحرارة المحددة (المطلوب الوصول إليها خلال ساعتين)، يتم تزويده بضغط هواء مقداره ١ ميجا باسكال ± ٠.١ ميجا باسكال، ثم يبدأ حساب الوقت. يجب الحفاظ على درجة الحرارة وضغط الهواء داخل وعاء الضغط لمدة ٢٠ ساعة ± ١٠ دقائق.

3. بعد فترة التقادم المحددة البالغة 20 ساعة، افتح صمام تخفيض الضغط لتقليل الضغط داخل وعاء تقادم الضغط (PAV) إلى نفس مستوى الضغط الخارجي في غضون 5-15 دقيقة.

4. خلال فترة التقادم التي تبلغ 20 ساعة، إذا كانت درجة الحرارة المسجلة بواسطة جهاز تسجيل درجة الحرارة أعلى أو أقل من درجة حرارة التقادم المستهدفة بمقدار 1 ± 0.5 درجة مئوية لمدة إجمالية تتجاوز 60 دقيقة، فإن عملية التقادم تصبح غير صالحة ويتم التخلص من عينة الاختبار؛ وبالمثل، إذا تجاوز الضغط النطاق المحدد، يتم التخلص من عينة الاختبار أيضًا.

٥. افتح وعاء الضغط، وأزل حامل الاختبار وصينية العينة، واسكب البقايا الساخنة من الصينية في وعاء، وأضف الغاز وحرك لإزالة فقاعات الهواء، ثم قم بإجراء اختبار الأداء على بقايا التقادم بالضغط (PAV) فورًا. إذا لم تكن البقايا بحاجة إلى اختبار فوري، فيجب تغطيتها وتخزينها في درجة حرارة الغرفة لإجراء الاختبار لاحقًا.

6. التقرير: يتضمن التقرير بعد الاختبار ما يلي: رقم العينة، درجة حرارة التقادم، بدقة تصل إلى 0.5 درجة مئوية؛ سجل أعلى وأدنى درجات حرارة التقادم، بدقة تصل إلى 0.1 درجة مئوية؛ إجمالي وقت التقادم، بدقة تصل إلى دقيقة واحدة.
