يُعدّ فرن تسخين أغشية الأسفلت هذا مناسبًا لقياس التغيرات في جودة أغشية الأسفلت البترولي المستخدم في الطرق وأغشية الأسفلت المُعدّل بالبوليمر بعد التسخين. كما يُمكنه، عند الحاجة، قياس التغيرات في خصائص مثل الاختراق، والليونة، ونقطة التليين، ولزوجة البقايا بعد تسخين الغشاء لتقييم مقاومة الأسفلت للتقادم.

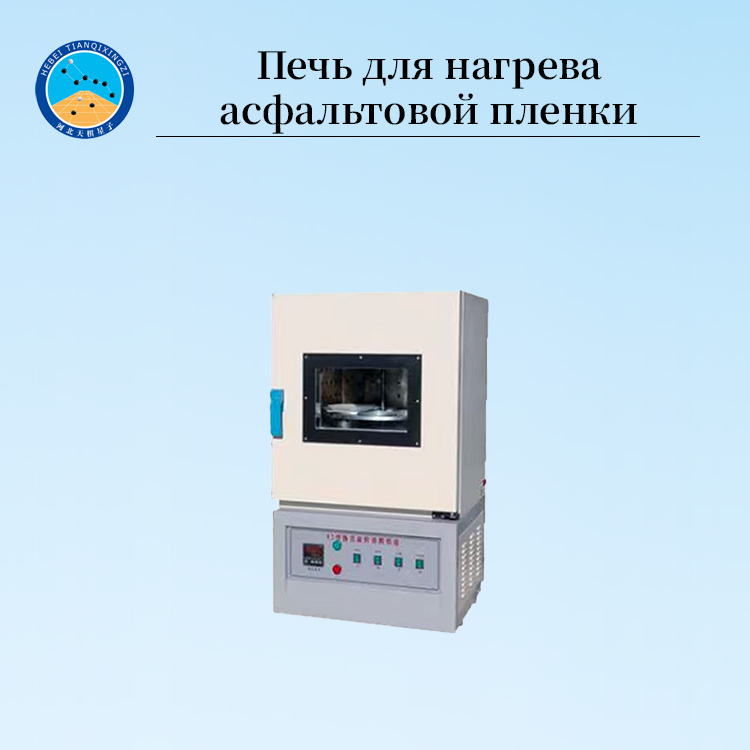

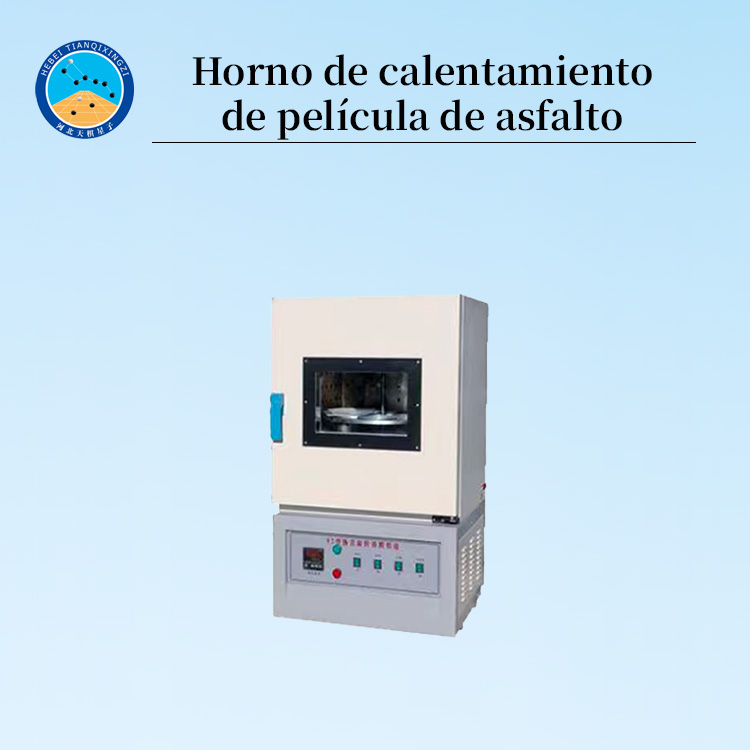

فرن تسخين فيلم الأسفلت

الموديل: TD609-1

أولاً: مقدمة المنتج

تم تصميم جهاز اختبار تسخين طبقة الأسفلت الرقيقة، الذي صنعته شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd.، وفقًا لمعيار الصناعة الصيني JTG 3410 - "مواصفات اختبار الأسفلت ومخاليط الأسفلت لهندسة الطرق السريعة"، كما أنه يشير إلى المعايير الدولية بما في ذلك ASTM D1754 و AASHTO T179 و EN 12607-2.

ثانياً: المعايير الفنية

١. الجهد الكهربائي: ٢٢٠ فولت ± ١٠٪

٢. القدرة الإجمالية: ٥ كيلوواط

سرعة دوران المحرك: النوع ٨٢: ٥.٥ ± ١ دورة/دقيقة؛ النوع ٨٥: ١٥ ± ٠.٢ دورة/دقيقة

٤. عدد زجاجات العينات: النوع ٨٢: ٤؛ النوع ٨٥: ٨

٥. درجة حرارة التشغيل: ١٦٣ درجة مئوية ± ٠.٥ درجة مئوية، بحد أقصى ٢٠٠ درجة مئوية

٦. زمن الدورة: ٧٥ دقيقة

٧. أبعاد التشغيل: ٣٩٠ × ٤٦٥ × ٤٥٠ مم

ثالثًا: تكوين الجهاز

1. فرن تسخين الأغشية الرقيقة (TD609-1 / الطراز السابق 82)

• درجة حرارة التشغيل: 200 درجة مئوية كحد أقصى، دقة التحكم في درجة الحرارة ±1 درجة مئوية

• مزود بمنظم حرارة وحامل أقراص دوار

• قطر القرص الدوار 360-370 مم، مع 4 فتحات ضحلة لوضع أطباق العينات

• يتم تعليق القرص الدوار من مركزه بواسطة محور رأسي، ويدور أفقيًا بواسطة آلية نقل بسرعة 5.5 دورة/دقيقة ± 1 دورة/دقيقة

• تصميم باب مزدوج الطبقات، حيث تكون الطبقة الداخلية من الزجاج، مما يسمح بقراءة درجة الحرارة مباشرة

• نظام تهوية أوتوماتيكي: توجد مداخل ومخارج الهواء في الجزء العلوي والسفلي من الفرن، مما يضمن دوران الهواء الساخن وإخراج البخار.

2. طبق العينة (من النوع TD608-M)

• المادة: الفولاذ المقاوم للصدأ أو الألومنيوم

• الكمية: 4 قطع على الأقل، ويجب ألا تتشوه أثناء الاستخدام.

3. مقياس حرارة (من نوع TDBLW-200/1)

• نطاق القياس: 0–200 درجة مئوية

• الدقة: ±0.5 درجة مئوية

• يمكن استبداله بمقياس حرارة عادي

4. الميزان التحليلي

• الحساسية: لا تزيد عن 1 ملغ

5. ملحقات أخرى

• مجفف (قطره 240 مم)

• معدات مساعدة مثل المؤقتات
