هذا الجهاز مناسب لتحديد مقاومة الخلطات الإسفلتية للتشوه عند درجات الحرارة العالية، ويمكن استخدامه أيضًا لإجراء اختبارات استقرار الخلطات الإسفلتية عند درجات الحرارة العالية في الموقع.

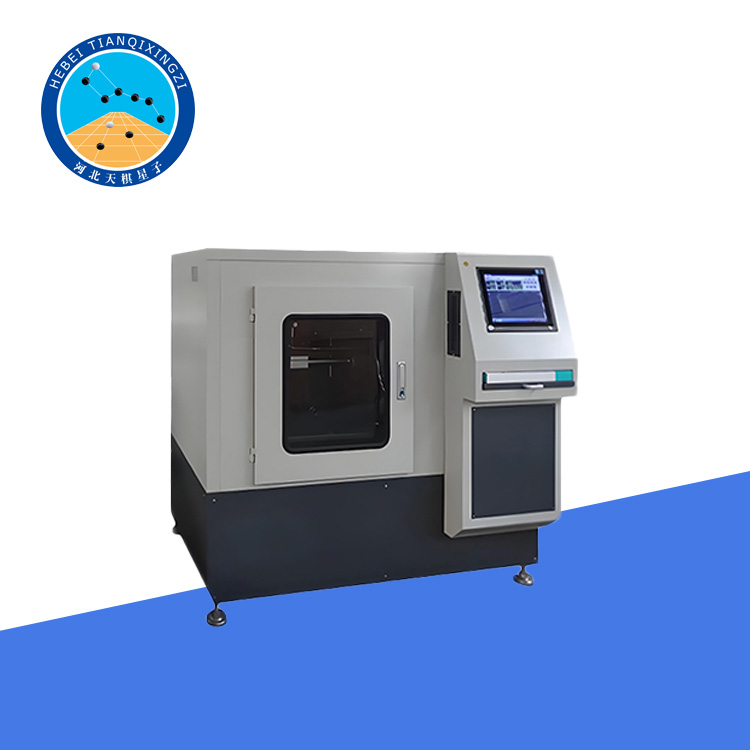

جهاز اختبار التموجات الأوتوماتيكي بالكامل

الموديل: LQJHLA-2

أولاً: مقدمة عن المنتج

يتوافق هذا الجهاز مع المتطلبات ذات الصلة من المعايير الجديدة T0719-2025 "اختبار التخدد لخلطات الأسفلت" وT0672-2025 "اختبار معدل التصاق إطارات الأسفلت المستحلب". ويستند مبدأ الاختبار وطريقته إلى المعيار EN 12697-22 "الخلطات البيتومينية - طرق الاختبار - الجزء 22: تتبع العجلات"، ويمكن استخدامه لإجراء اختبارات موحدة لأداء الأسفلت في درجات الحرارة العالية وأداء التصاق الإطارات.

ثانيًا: المعايير الفنية

1. جهاز القيادة: يتكون من محرك قيادة لعجلة الاختبار، وآلية توجيه للمشي، وما إلى ذلك، مما يُمكّن عجلة الاختبار من التحرك ذهابًا وإيابًا على طول مركز سطح العينة. يجب ألا يتجاوز انحراف عجلة الاختبار، أي الانحراف بين الخط المركزي لمسار حركة عجلة الاختبار على العينة والخط المركزي للعينة (الموازي لاتجاه الدوران)، ±2 مم. قطعت عجلة الاختبار مسافة 230 مم ± 10 مم بسرعة 42 دورة/دقيقة + 0.5 دورة/دقيقة (حيث تُحتسب كل دورة ذهابًا وإيابًا كرحلة واحدة، ليصبح المجموع رحلتين)، أي 21 دورة/دقيقة.

2. جهاز التحميل: يتكون من ثقل موازن، وقضيب لنقل القوة، وآلية رفع وتوجيه. يبلغ الحمل الكلي 780 نيوتن + 20 نيوتن، مما يضمن وصول ضغط التلامس لعجلة الاختبار إلى 0.7 ميجا باسكال ± 0.03 ميجا باسكال عند 60 درجة مئوية. لا يتجاوز الخلوص الرأسي لجهاز التحميل 0.25 مم.

3. جهاز القياس: يجب أن يكون جهاز القياس قادرًا على جمع بيانات تشوه التخدد ودرجة الحرارة تلقائيًا وبشكل مستمر، وتسجيل منحنى دورة التحميل لتشوه التخدد ومنحنى دورة التحميل لدرجة الحرارة. يُقاس التشوه عادةً باستخدام مستشعر LVDT؛ ويتراوح نطاق قياس الإزاحة من 0 إلى 30 مم، بدقة 0.01 مم. خلال دورة كاملة لعجلة الاختبار، يجب أن يجمع جهاز قياس التشوه بيانات التشوه في سبعة مواضع على العينة: المنتصف، والمنتصف + 7.5 مم، والمنتصف + 22.5 مم، والمنتصف + 37.5 مم، وذلك خلال شوط التقدم (أو الرجوع) لعجلة الاختبار، ويُحسب المتوسط الحسابي لتشوه العينة خلال دورة كاملة. يجب جمع بيانات شوط التقدم أو الرجوع، ويجب تثبيت النظام. يُفضل أن يكون مستشعر درجة الحرارة من نوع المزدوج الحراري، بنطاق قياس من 0 إلى 100 درجة مئوية ودقة ±0.5 درجة مئوية.
