تُستخدم هذه الآلة بشكل أساسي لضغط الخلطات الإسفلتية أثناء اختبارات التخدد، وهي مناسبة أيضًا لإعداد العينات باستخدام طريقة الضغط بالأسطوانة لإجراء اختبارات الأداء الفيزيائي والميكانيكي الأخرى للخلطات الإسفلتية.

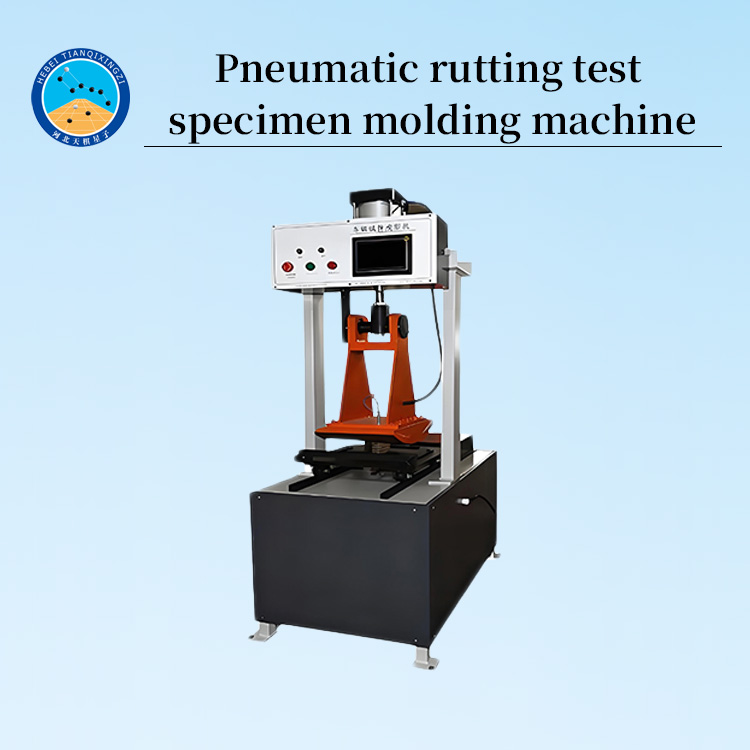

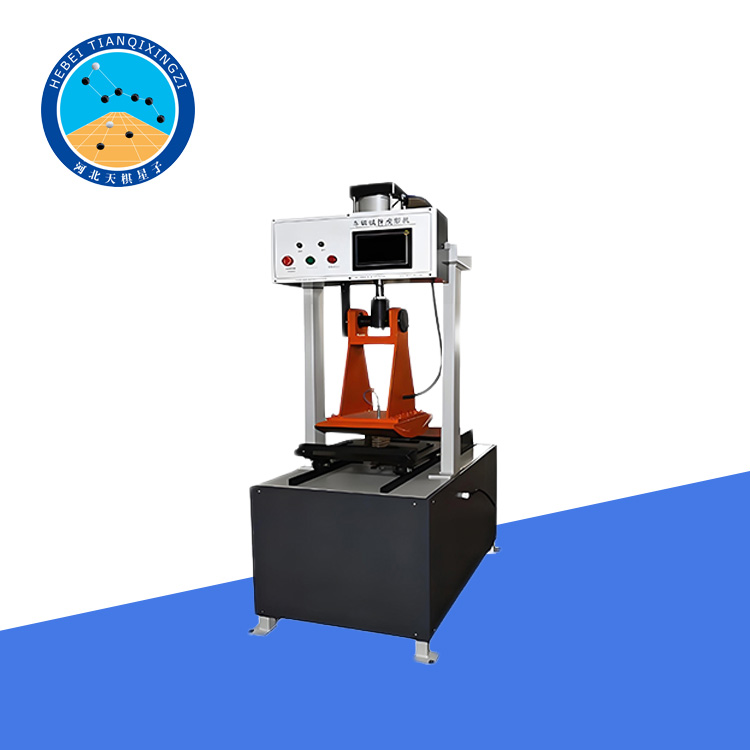

آلة تشكيل عينات اختبار التموجات الهوائية

الموديل: LQJHL-1

أولاً: مقدمة عن المنتج

تتوافق هذه الآلة وطرق اختبارها مع متطلبات معيار JTG 3410-2025/T0703-2025. وهي مناسبة لمعيار T0703-2025 "طريقة تحضير عينات الخلطة الإسفلتية (طريقة دحرجة العجلات)"، كما أنها تشير إلى المعايير الدولية AASHTO T324 - اختبار مسار العجلات في هامبورغ للخلطات الإسفلتية و EN 12697-33: اختبار مسار العجلات، وهي مؤهلة للتصدير.

ثانيًا: خصائص المنتج

1. يمكن ضبط ضغط الأسطوانة بشكل دقيق ضمن نطاق يتراوح بين 0 و20 كيلو نيوتن، بدقة تقل عن 0.1 كيلو نيوتن.

2. يمكن اختيار ارتفاع قالب الاختبار ضمن نطاق يتراوح بين 30 و100 ملم.

3. آلية تثبيت قالب الاختبار متطورة وسهلة الاستخدام وآمنة وموثوقة.

4. بعد تثبيت قالب الاختبار على العربة، يتم توسيطه تلقائيًا.

5. يمكن تحريك العربة تدريجيًا إلى أي موضع مطلوب.

٦. يمكن ضبط عدد مرات الدرفلة حسب الرغبة، ويتم تسجيل هذا العدد باستمرار. تتوقف عملية الدرفلة تلقائيًا عند وصول عدد مرات الدرفلة الفعلي إلى القيمة المحددة.

٧. يمكن ضبط درجة حرارة الدرفلة حسب الرغبة وفقًا لمتطلبات الاختبار. يتوقف التسخين تلقائيًا عند وصول درجة الحرارة الفعلية إلى درجة الحرارة المحددة، ويتم عرض قيمة درجة الحرارة بدقة.

٨. يتميز الجهاز بتصميم تحكم آمن، مع مفتاح إيقاف طارئ على لوحة التحكم. في حالة الطوارئ، يؤدي تفعيل هذا المفتاح إلى إيقاف جميع العمليات الجارية فورًا.

ثالثًا: المعايير الفنية

1. أسطوانة دك: مقوسة الشكل، العرض: 297-299 مم

2. حمل خط الدك القياسي: 300 نيوتن/سم

3. سمك الصفيحة الفولاذية: 12 مم

4. التسخين والتحكم في درجة الحرارة: 100 درجة مئوية ± 1 درجة مئوية

5. طول السطح المنحني لعجلة الدك: 500-600 مم

6. نصف قطر السطح المنحني: 450-550 مم
