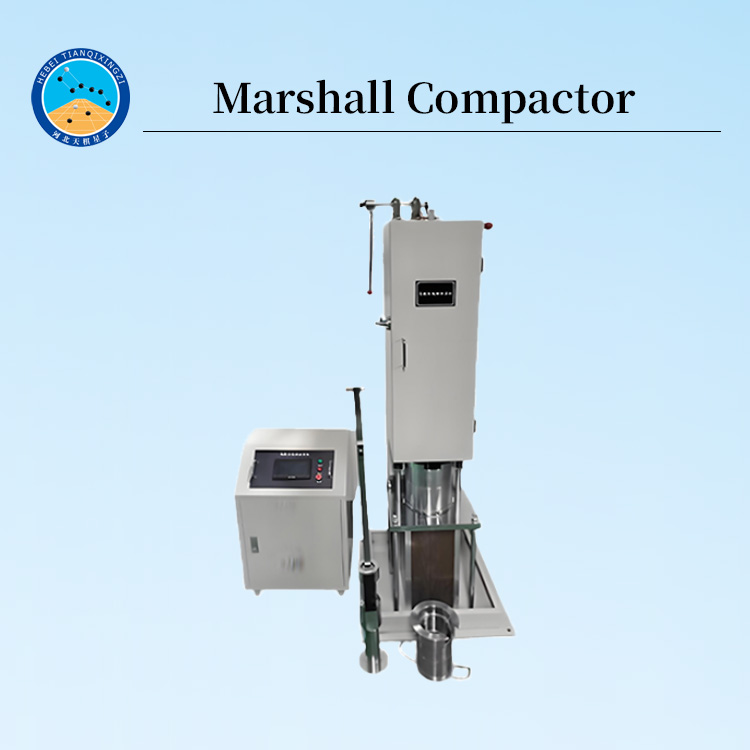

جهاز مارشال للضغط هو جهاز مختبري صغير الحجم وموثوق به، يُستخدم لتحضير وضغط عينات الأسفلت لاختبارات الثبات والسيولة. يضمن هذا الجهاز جودة متسقة للعينات، مما يساعد المهندسين والباحثين على تقييم أداء خلطات الأسفلت بدقة.

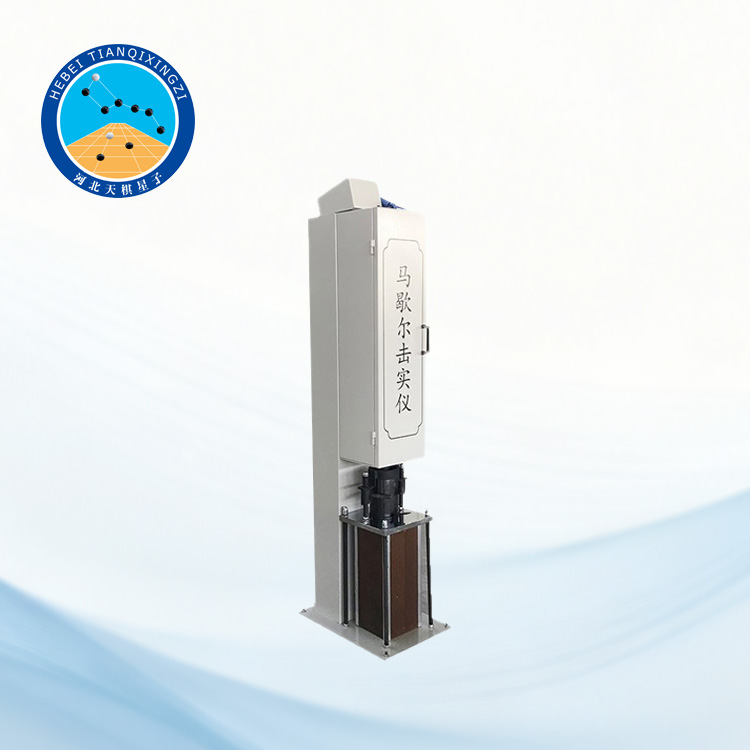

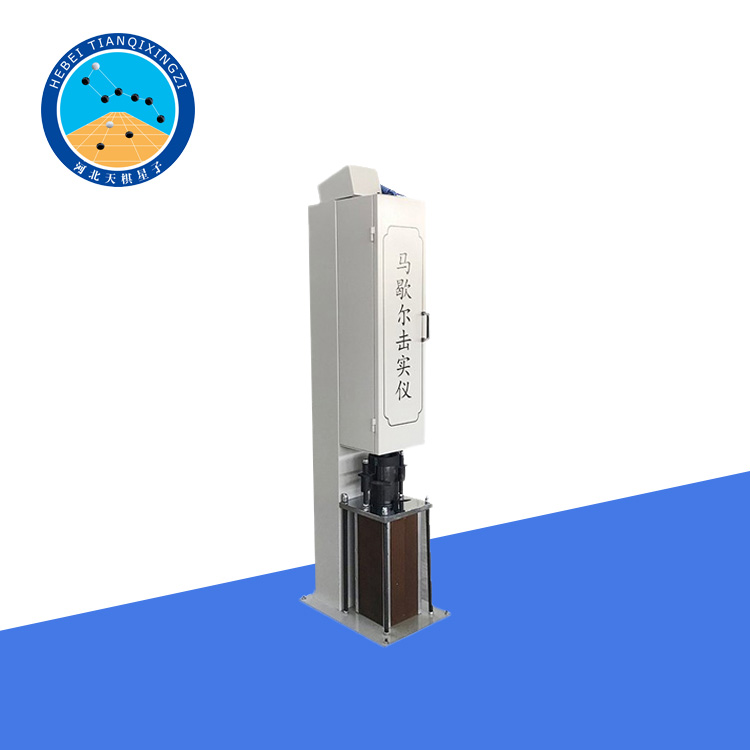

جهاز ضغط مارشال

الموديل: LQJHG-2

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع ضاغط عينات ثبات مارشال الأوتوماتيكي بواسطة شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. تم تصميمه وفقًا للمعيار الصيني JTG 3410-2025 "الطرق القياسية لاختبار الأسفلت وخلطات الأسفلت في هندسة الطرق السريعة" و T0702-2025 "طرق تحضير عينات الخلطات (طريقة الضغط)". كما يستند إلى المعايير الدولية ASTM D6926 (تحضير عينات الأسفلت باستخدام جهاز مارشال)، ASTM D6927 (طريقة اختبار ثبات وتدفق مارشال لخلطات الأسفلت)، و AASHTO T245 (مقاومة التدفق البلاستيكي للخلطات البيتومينية باستخدام جهاز مارشال)، محققًا درجة عالية من التوحيد والأتمتة في تحضير العينات وإجراء الاختبارات.

هذا المنتج مناسب لإعداد عينات خليط الأسفلت باستخدام طريقة الضغط القياسية أو طريقة الضغط الكبيرة، لاستخدامها في الاختبارات المعملية للخواص الفيزيائية والميكانيكية لخلطات الأسفلت.

ثانيًا: المعايير الفنية

مسافة السقوط: (457±1.5) مم

سرعة الدك: 60 ضربة/دقيقة ± 5 ضربات/دقيقة

الوزن: 170 كجم

الطاقة: 75 واط

جهد مصدر الطاقة: 380 فولت

عدد مرات الدك المُسبق: 0-999

درجة حرارة التشغيل: ٥-٤٠ درجة مئوية

رطوبة التشغيل: ≤٨٥٪

وزن المطرقة: ١٠٢١٠ غ ± ٥ غ

٤٥٣٦ غ ± ٥ غ

الأبعاد: ٧٠٠ × ٥٠٠ × ١٧٠٠ مم

قطر أسطوانة القالب التجريبي: ١٥٢.٤ مم × ١٠١.٦ مم

ثالثًا: الميزات الرئيسية:

١. عدّ آلي، وضغط آلي، وإيقاف تشغيل آلي.

٢. مزود بحامل مطرقة ومقبض يدوي لسهولة رفع المطرقة.

٣. جهاز ضغط قوالب شبه آلي لتسهيل وضع القوالب وإزالتها.

٤. رأس المطرقة مصمم كوحدة واحدة، مما يمنعه من السقوط أو الكسر أو التصدع.

٥. قوالب اختبار مارشال الصغيرة والكبيرة قابلة للتبديل.

رابعاً: تعليمات الاستخدام

(أ) التحضير

حدد درجات حرارة الخلط والدمك اللازمة لتحضير عينات الخلطة الإسفلتية.

خلطة الأسفلت باستخدام جهاز خلط أوتوماتيكي بالكامل

امسح القوالب والأكمام وكتل الدمك بخيط قطني مبلل بكمية قليلة من الشحم، ثم سخّنها في فرن على درجة حرارة 100 درجة مئوية تقريبًا لمدة ساعة واحدة قبل الاستخدام.

(٢) إجراءات التشغيل

١. أضف الخليط المُسخّن إلى القالب. أدخل مقياس الحرارة بالقرب من مركز الخليط. بمجرد وصول درجة الحرارة إلى المستوى المطلوب، ضع قطعة من الورق الدائري قليل الامتصاص فوق الخليط، ثم أدخل رأس الضغط المزود بمطرقة الضغط وقضيب التوجيه في القالب.

٢. استخدم قرص "الضبط المسبق" لضبط عدد مرات الضغط حسب الحاجة. اضغط على زر "ضبط العدد" لعرض العدد المُسبق في النافذة. اضغط على زر "تشغيل" لبدء تشغيل المحرك. بمجرد الوصول إلى عدد مرات الضغط المطلوبة، ستعرض النافذة "٠٠" وسيتوقف المحرك تلقائيًا.

٣. بعد ضغط أحد جانبي العينة، أزل الغلاف، واقلب القالب، وأعد تركيب الغلاف، ثم اضغط الجانب الآخر بنفس الطريقة وعدد المرات.

٤. بعد ضغط العينة، أزل الورق من الأعلى والأسفل فورًا باستخدام ملقط، وقِس ارتفاع العينة باستخدام فرجار. إذا لم يستوفِ الارتفاع المتطلبات، تُستبعد العينة. أما العينات التي تستوفي المتطلبات، فأزل الغلاف والقاعدة، واتركها في درجة حرارة الغرفة لمدة ١٢ ساعة، ثم ضعها على آلة فك القوالب لإخراجها.

خامساً: الاحتياطات

١. إذا لم يعمل العداد بعد التشغيل، فتحقق من أن المسافة بين مفتاح التلامس أو مفتاح الحد والصفيحة المعدنية للسلسلة ليست كبيرة جدًا. يجب ألا تتجاوز الفجوة بينهما ٢ مم.

٢. بعد إيقاف الجهاز، إذا لم تكن بحاجة إلى استمرار تشغيل الموسيقى، يمكنك الضغط على زر الضبط المسبق مرة واحدة لكتم الصوت. شغّل الجهاز، وابدأ عملية الضغط، واضغط جانبًا واحدًا، ثم أدر قالب الاختبار واضغط الجانب الآخر.

٣. بعد الانتهاء، أزل الورقتين العلوية والسفلية وتحقق من أن أبعاد العينة مطابقة للمواصفات.

٤. أثناء الاختبار، يجب عدم إدخال الأصابع أو الأدوات في القالب لتجنب الإصابة. إذا توقف الجهاز بسبب عطل، يجب فصل الطاقة أولًا، ثم تثبيت المطرقة يدويًا قبل إزالة القالب لمنع السقوط العرضي والإصابة.

٥. بعد الاختبار، نظّف الجهاز فورًا وأضف زيت التشحيم إذا لزم الأمر.
