جهاز الضغط مارشال هو جهاز ضغط آلي يستخدم لإعداد عينات خليط الأسفلت وفقًا لطرق الضغط القياسية، ويستخدم لتصميم الخلطات ومراقبة جودة مواد رصف الأسفلت.

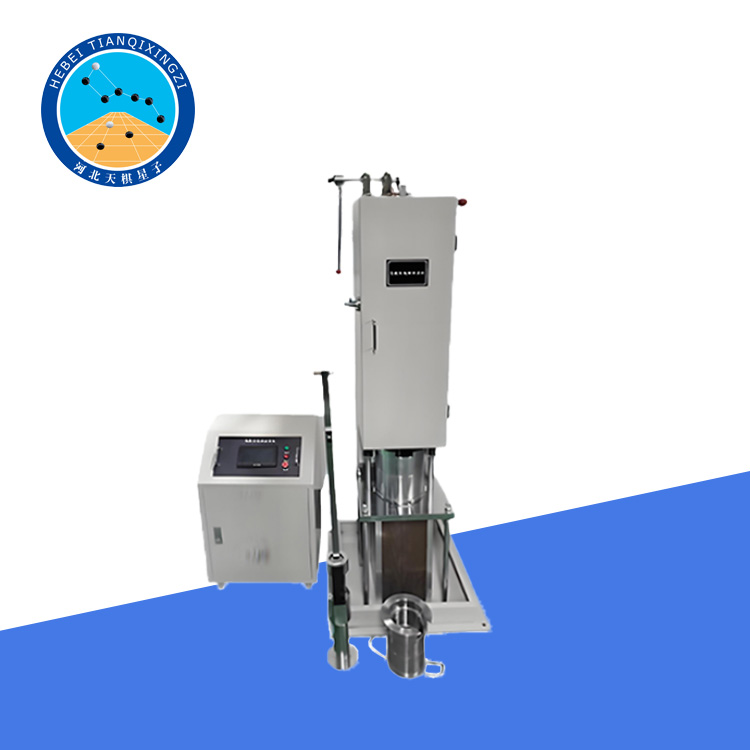

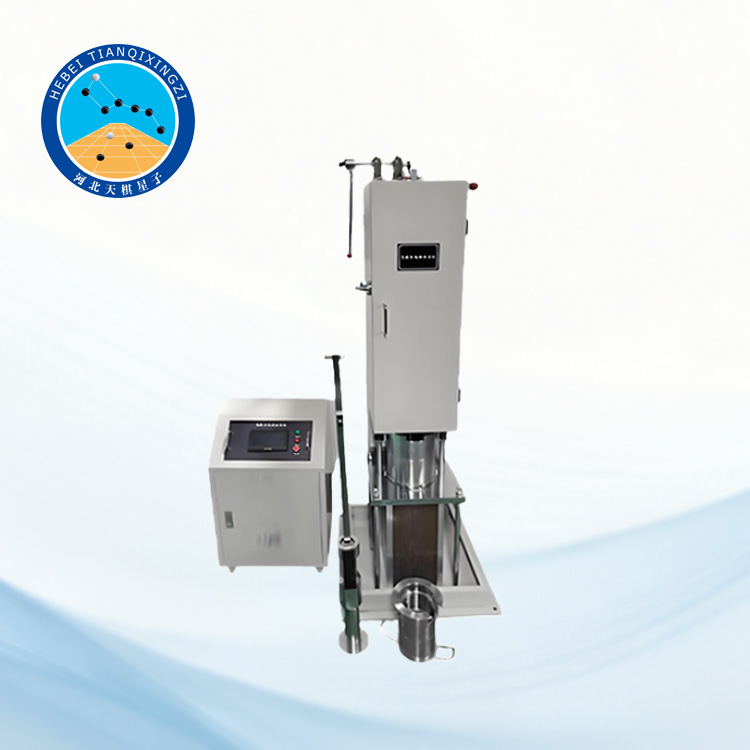

جهاز مارشال للضغط

الموديل: LQJHG-1

أولاً: مقدمة عن المنتج

يُعد مضاغط مارشال هذا مناسبًا لتحضير عينات خلطات الأسفلت باستخدام طريقة الضغط القياسية أو طريقة الضغط واسعة النطاق لاختبارات المختبر للخصائص الفيزيائية والميكانيكية لخلطات الأسفلت.

ثانياً: المعايير المرجعية

ASTM D6926 - تحضير عينات الأسفلت باستخدام جهاز مارشال

ASTM D6927 - طريقة اختبار ثبات وتدفق خلطات الأسفلت باستخدام جهاز مارشال

JTG 3410-2025 - طرق الاختبار القياسية للأسفلت وخلطات الأسفلت لهندسة الطرق السريعة

ثالثًا: المعايير الفنية

مدكّة مارشال القياسية:

(1) طاولة المدكّة: كتلة من الخشب الصلب، الطول × العرض: 200 مم + 5 مم × 200 مم + 5 مم، الارتفاع: 455 مم + 5 مم.

صفيحة من الفولاذ منخفض الكربون، الأبعاد: 305 مم + 5 مم × 305 مم + 5 مم × 25 مم + 2 مم.

(2) مطرقة المدكّة: قطر قاعدة رأس المدكّة 98.5 مم ± 0.5 مم، والسماكة لا تقل عن 12.5 مم.

قطر قضيب التوجيه: 16 مم.

كتلة المنزلق: 4536 غ ± 99 غ

مدحلة مارشال الكبيرة:

(1) طاولة الدك: كتلة الخشب الصلب بطول (300 مم + 5 مم) × (300 مم ± 5 مم) وارتفاع (455 مم + 5 مم)؛

صفيحة الفولاذ منخفض الكربون بأبعاد (450 مم + 5 مم) × (450 مم + 5 مم) × (25 مم + 2 مم).

(2) مطرقة الدك: قطر قاعدة رأس الدك 149.4 مم ± 0.2 مم، وسماكتها لا تقل عن 12.5 مم؛

قطر قضيب التوجيه 16 مم؛

كتلة المنزلق 10210 غ ± 10 غ؛

ارتفاع السقوط الحر 457.2 مم ± 2.5 مم؛

معدل الدك من 55 إلى 68 مرة/دقيقة.
