يستخدم هذا الجهاز على نطاق واسع في هندسة الطرق للمساعدة في تحديد مقاومة الخلطات الإسفلتية لأضرار المياه وضمان قدرة الطرق المعبدة على الحفاظ على أداء جيد في البيئات الرطبة.

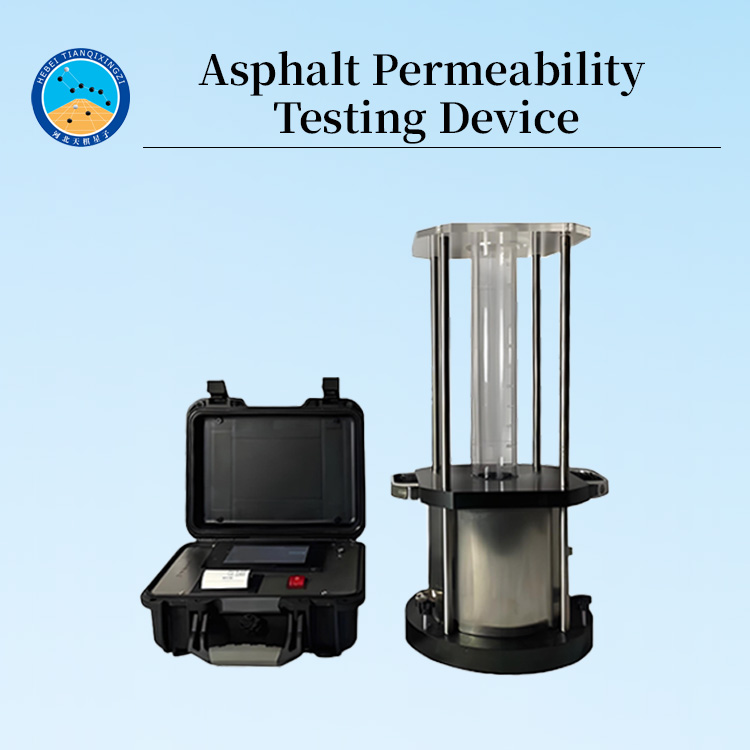

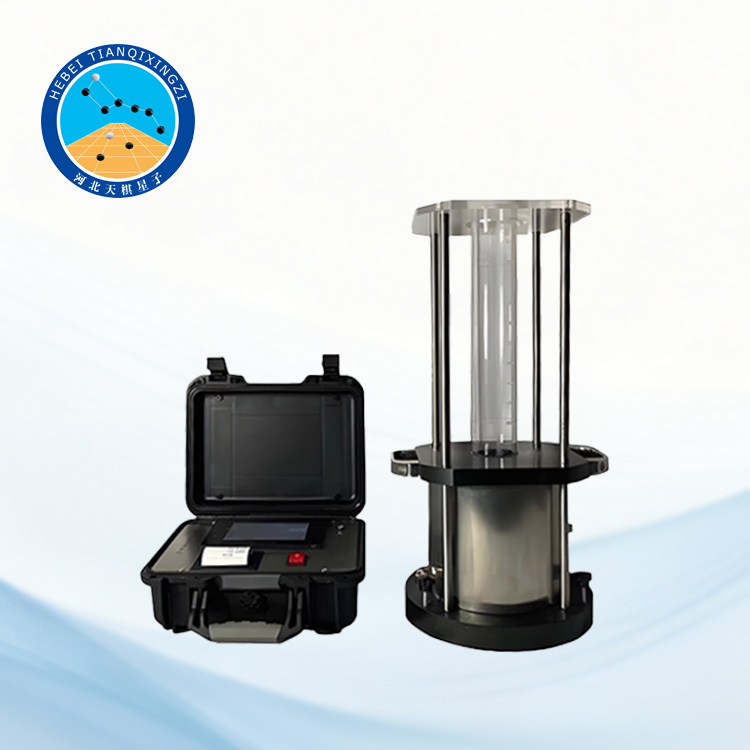

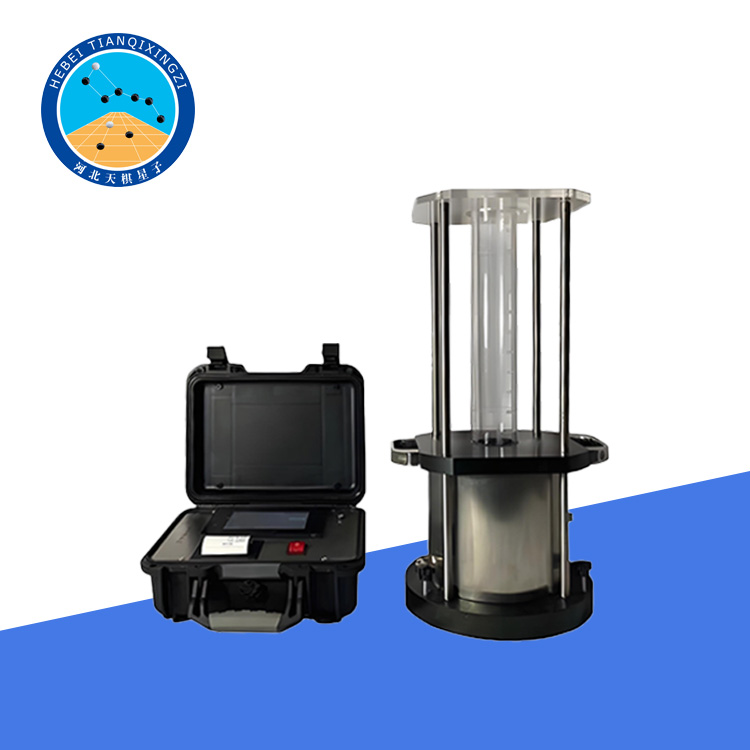

جهاز اختبار نفاذية الطريق

الموديل: LQJHBA1-1

أولاً: مقدمة عن المنتج

صُمم هذا الجهاز وفقًا للمتطلبات ذات الصلة من "إجراءات اختبار الأسفلت وخلطات الأسفلت في هندسة الطرق السريعة" (JTG 3410-2025)T0730-2025، وتحديدًا لاختبار نفاذية خلطات الأسفلت. وهو مناسب لتحديد معامل نفاذية عينات خلطات الأسفلت للتحقق من تصميم الخلطات.

ثانيًا: خصائص المنتج

1. قياس آلي واختبار دقيق لتقييم نفاذية وأداء تصريف المياه في طبقات الأسفلت.

2. معالجة دقيقة تضمن قياسًا دقيقًا لمنطقة النفاذية، مما ينتج عنه نتائج قياس عالية الدقة.

ثالثًا: المعايير الفنية

1. مواصفات الأسطوانة المدرجة: الجزء العلوي عبارة عن أسطوانة مدرجة شفافة مصنوعة من الأكريليك، سعتها 600 مل. تحتوي على تدريجات خشنة عند 100 مل و500 مل. ارتفاع 10 مم يعادل 20 مل.

مواصفات القاعدة: القاعدة مصنوعة من الألومنيوم أو الفولاذ المقاوم للصدأ. القطر الداخلي للفتحة السفلية يتراوح بين 150 و151 مم، والقطر الخارجي 300 مم. يوجد مخرج ماء في منتصف الجزء العلوي بقطر 25 مم ± 2 مم.

مواصفات أخرى: جهاز قياس النفاذية شبه أوتوماتيكي، مزود بمكبس داخلي وسدادة مطاطية في الأسفل. قطره الخارجي أكبر قليلاً من قطر فتحة المخرج، ومجهز أيضاً بمستشعر لمستوى السائل، متصل بشاشة عرض خارجية. أثناء الاختبار، تعرض الشاشة مستوى السائل ومعامل النفاذية في الوقت الفعلي.
