هذا الجهاز مناسب لتحديد وتقييم قوة القص الرابطة بين الطبقات بين معالجات الأسطح، وطبقات منع التسرب، وطبقات التثبيت، والطبقات التمهيدية، وطبقات العزل المائي وطبقات الأسفلت، وطبقات الخرسانة الإسمنتية، وهندسة رصف الأسفلت للطرق السريعة، وهندسة رصف الأسفلت لجسور الخرسانة، بالإضافة إلى قوة القص المباشرة بين الطبقات وقوة القص المائلة لأسطح الجسور ومادتين مختلفتين أخريين.

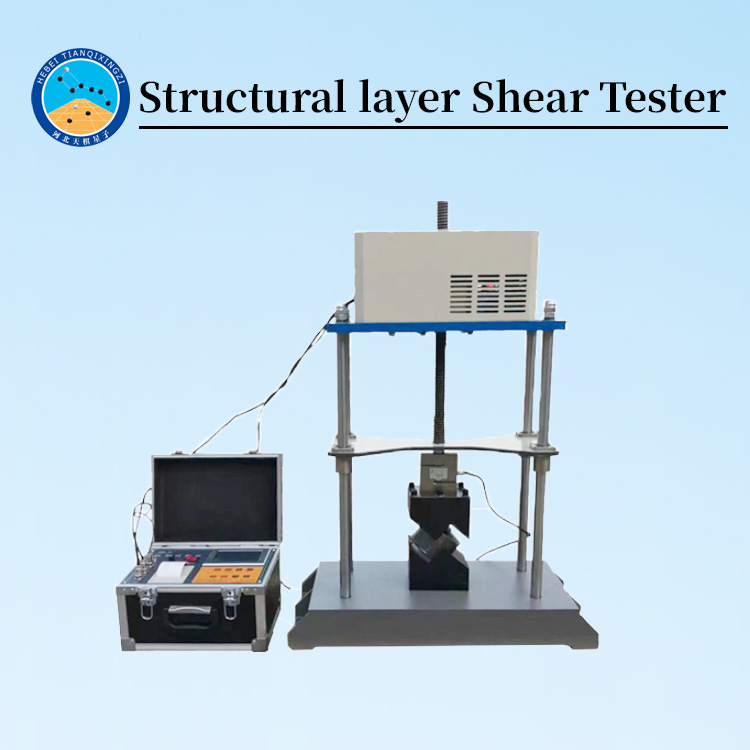

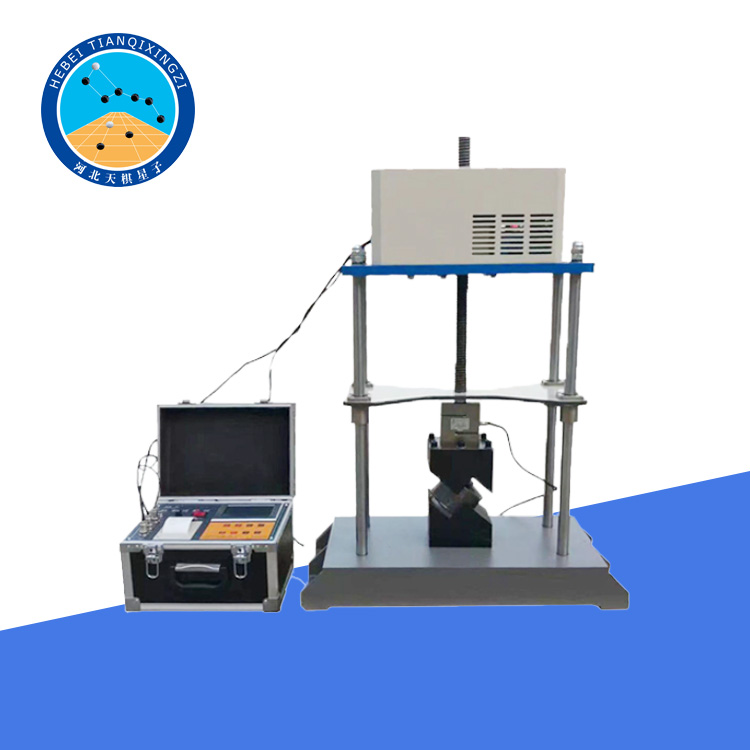

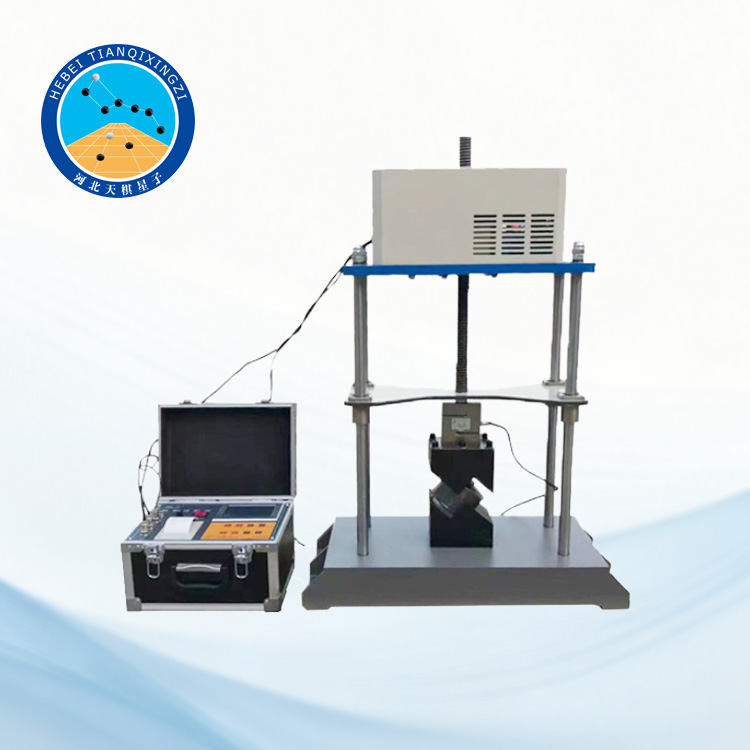

جهاز اختبار قوة القص لمادة الطبقة الهيكلية

الموديل: LJLMF-1

أولاً: مقدمة عن المنتج

هذا الجهاز مناسب لتحديد وتقييم قوة القص بين طبقات المعالجة السطحية، وطبقات العزل، وطبقات التثبيت، والطبقات التمهيدية، وطبقات العزل المائي، وطبقات الأسفلت، وطبقات الخرسانة الإسمنتية، وهندسة رصف الطرق السريعة بالأسفلت، وهندسة رصف أسطح جسور الخرسانة بالأسفلت، بالإضافة إلى قوة القص المباشر بين الطبقات وقوة القص المائل لأسطح الجسور وغيرها من المواد المختلفة. كما يمكنه تحديد قوة القص المباشر أو المائل للطبقة الإنشائية - طبقة الربط - الطبقة الإنشائية.

هذا الجهاز عبارة عن جهاز آلي لجمع البيانات لقوة القص وإزاحة التشوه، تم تطويره وتصنيعه باستخدام تقنية مستشعر العرض الرقمي. تبلغ دقة قياس قوة القص 1 نيوتن. يعرض الجهاز تلقائيًا قيمة الاختبار القصوى، مما يجعل القراءات أكثر دقة ووضوحًا.

ثانياً: المعايير المطبقة

ISO 17892-10:2018

ASTM D3080/D3080M-23

ثالثًا: السمات الهيكلية

١. تقوم وحدة جمع البيانات بشاشة LCD تلقائيًا بجمع بيانات قوة القص والإزاحة وحفظها وعرضها، وطباعة بيانات الحمل، وحفظ ٧٠ مجموعة بيانات.

٢. سرعة التحميل منتظمة ومستقرة.

٣. قرص القص سهل وسريع التركيب.

رابعاً: السمات الرئيسية

١. يتم التحكم في الاختبار بالكامل واختباره آليًا بواسطة الجهاز، مما يقلل من احتمالية حدوث أخطاء بشرية.

٢. مزود بوظيفة حماية تلقائية من الضغط الزائد، حيث يتوقف ضغط الجهاز تلقائيًا ويمنع تلفه نتيجةً للضغط الزائد.

٣. يمكنه طباعة قيم ذروة الاختبار والتشوه.

٤. يتم التحكم في تحميل وتفريغ الجهاز آليًا بواسطة الجهاز.

٥. تستخدم الشاشة شريحة مخصصة، مما يمنع وميض الشاشة أثناء الاختبار.

٦. يتم إضافة التاريخ والوقت إلى الطباعة.

خامساً: المعايير الفنية

1. أقصى حمولة مُصنّفة: 10 كيلو نيوتن، الدقة: 1 نيوتن

2. نطاق الإزاحة: من 1 مم إلى 30 مم، الدقة: 0.01 مم

3. أقصى مسافة قص: 100 مم

4. سرعة تحميل القص: من 0 إلى 50 مم/دقيقة، قابلة للتعديل

5. معدل أخذ عينات البيانات: ديناميكي من 100 إلى 5000 عينة/ثانية

6. مدخل الطاقة: 220 فولت ± 10%، 50 هرتز

7. الأبعاد: 30 سم × 70 سم × 90 سم

8. الوزن: 150 كجم
