إن الغربال الاهتزازي ذو التأثير العلوي المغلق بالكامل LJLME-1 مناسب لفحص وتحليل المواد في المختبرات ومرافق الاختبار في مجالات الجيولوجيا، وعلم المعادن، والصناعات الكيميائية، وصناعة الفحم، والدفاع الوطني، والبحث العلمي، وعجلات الطحن، والأسمنت، وقطاعات البناء.

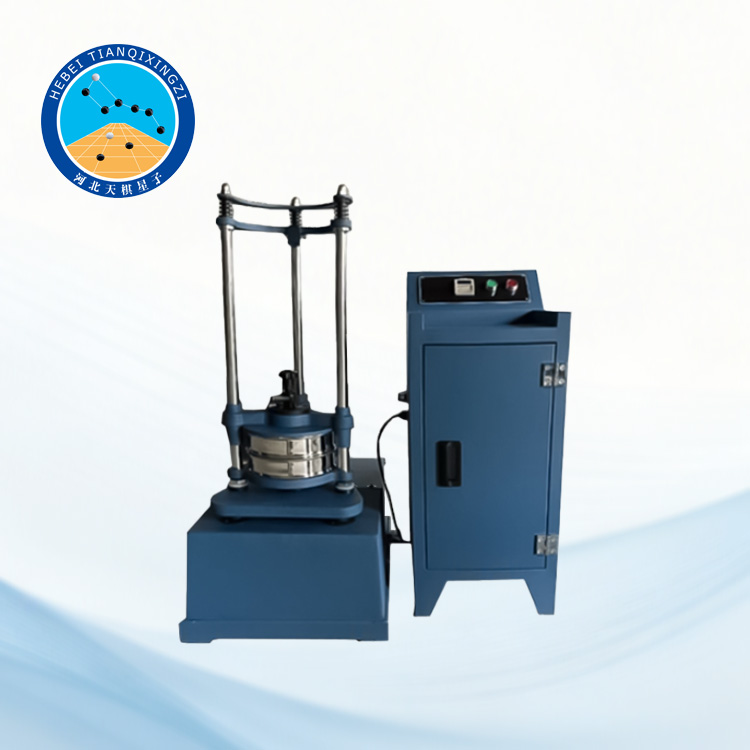

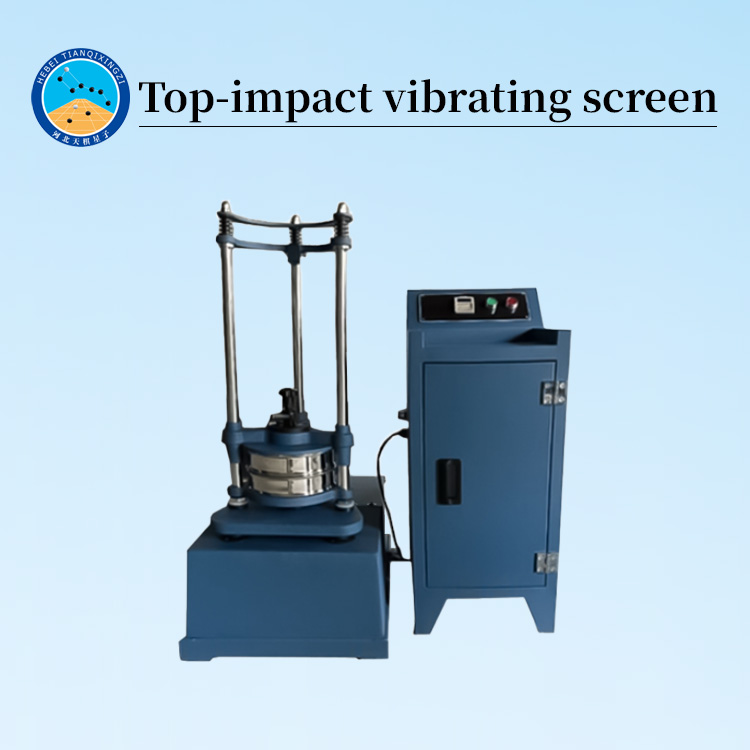

شاشة اهتزازية مغلقة بالكامل ذات تأثير علوي

الموديل: LJLME-1

أولاً: مقدمة عن المنتج

تتكون الآلة بشكل أساسي من قاعدة، وغطاء علوي، وهيكل دوار، وآلية صدم، وآلية تثبيت، ووحدة غربلة. وتتميز بصغر حجمها، وخفة وزنها، ومظهرها الجذاب، وجهاز إيقاف تلقائي، وهيكل متطور، وأداء جيد، وسعة دوران كبيرة، وقوة صدم عالية، وكفاءة غربلة ممتازة، بالإضافة إلى سهولة ومرونة تركيب وتثبيت وحدة الغربلة.

ثانياً: مبدأ العمل:

تعمل هذه الآلة بمحرك كهربائي يُدير العمود اللامركزي الرئيسي على الإطار المتأرجح عبر عمود نقل الحركة وزوج من التروس الدودية. وهذا بدوره يُدير العمودين اللامركزيين المساعدين الآخرين، مما يؤدي إلى تأرجح مجموعة الغربال بأكملها في حركة دائرية مستوية بنصف قطر يساوي اللامركزية. في الوقت نفسه، يُدير المحرك الكهربائي نفسه زوجًا آخر من التوربينات لرفع الإطار المتأرجح المزود بمجموعة الغربال بشكل دوري عبر الكامة وقضيب الدفع، بحيث يسقط الإطار المتأرجح على قاعدة السندان في قاعدة الآلة بفعل وزنه، مما يؤدي إلى اهتزاز الإطار المتأرجح أثناء حركته في حركة دائرية مستوية.

ثالثًا: تعليمات الاستخدام

١. عند وضع مناخل العينات، رتبها حسب حجم فتحاتها، وأضف قاعدة منخل إضافية.

٢. صب المادة المراد تحليلها في المنخل العلوي، وغطه، ثم ضعه في قاعدة المنخل الاهتزازي.

٣. أدر مقبض الرفع الموجود على مشبك المنخل عكس اتجاه عقارب الساعة لتثبيت المشبك بالكامل على مجموعة المناخل. ثم أدر مقبض الرفع في اتجاه عقارب الساعة؛ سيقوم عمود القضيب العلوي الداخلي بتثبيت غلاف الدعم، مما يضمن تثبيت مجموعة مناخل العينات بالكامل.

٤. اضبط مؤقت المنخل الاهتزازي على وقت الفرز المطلوب، وشغّل مفتاح الطاقة، وسيبدأ المنخل الاهتزازي بالدوران.

٥. إذا لم يكن هناك اهتزاز لأعلى ولأسفل أثناء التشغيل الأولي، فهذا يعني أن المحرك يعمل في الاتجاه المعاكس. يرجى عكس توصيل سلك الطاقة.

٦. افصل الطاقة بعد الاستخدام.

رابعاً: المعايير الفنية

أقصى قطر للشاشة: ٢٠٠ مم

ارتفاع مجموعة الشاشات: ٤٠٠ مم

نصف قطر الدوران: ١٢.٥ مم

تردد اهتزاز الشاشة: ٢٢١ مرة/دقيقة

تردد الارتطام: ١٤٧ مرة/دقيقة

سعة الشوط الرأسي: ٥ مم

نطاق التوقيت: ٠-٦٠ دقيقة

قدرة المحرك: ٠.٣٧ كيلوواط

الجهد الكهربائي: ٣٨٠ فولت

السرعة: ٢٨٠٠ دورة/دقيقة
