تتمثل الوظيفة الرئيسية لهذا الجهاز في معايرة جهاز كشف حديد التسليح والتحقق من دقته واستقراره وموثوقيته. كما أنه يُعد مرجعًا قياسيًا لا غنى عنه للاختبار اليومي والمعايرة في المصنع والفحص السريع في الموقع لأجهزة كشف حديد التسليح.

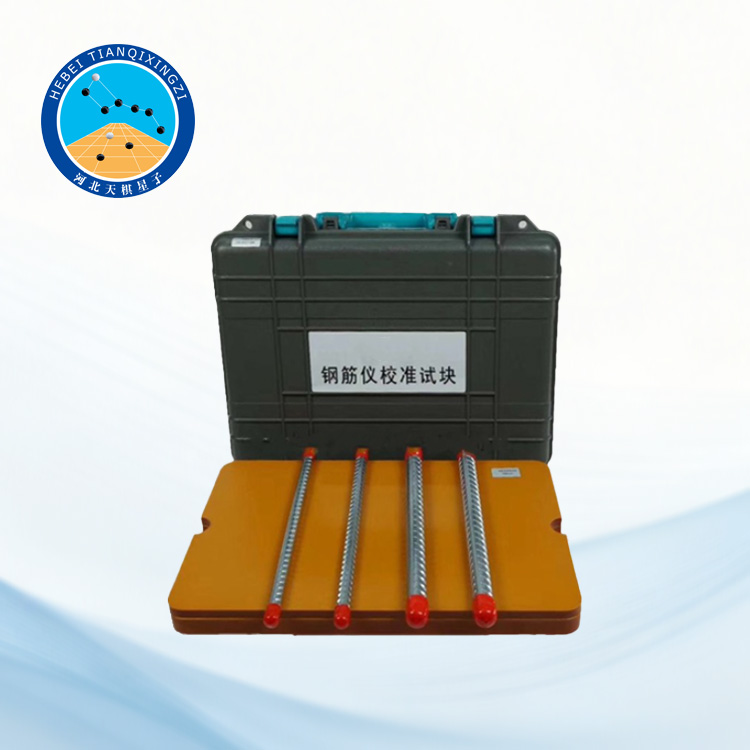

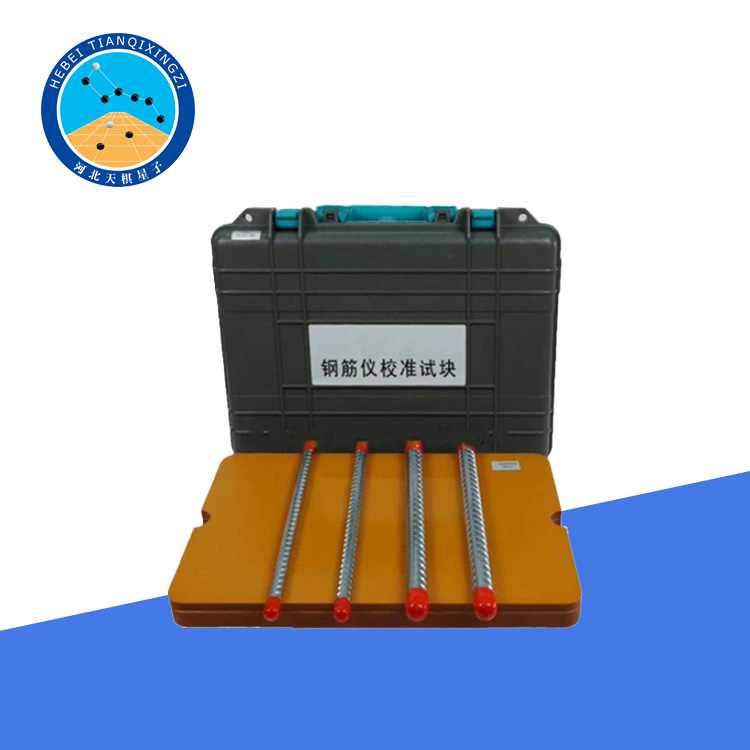

قالب اختبار حديد التسليح

الموديل: WJJHA-1

أولاً: تعريف المنتج

جهاز قياس سُمك غطاء حديد التسليح هو جهاز محمول غير مُتلف يُستخدم لفحص جودة بناء الهياكل الخرسانية المسلحة. يُمكنه تحديد موقع حديد التسليح على سطح الخرسانة، بالإضافة إلى سُمك وقطر غطاء حديد التسليح. علاوة على ذلك، يُمكنه أيضًا الكشف عن موقع المواد المغناطيسية والموصلة داخل الهيكل الخرساني، مثل الكابلات وأنابيب السباكة داخل الجدران. يُساعد الكشف قبل الإنشاء على منع تلف هذه المرافق أثناء البناء، مما يُقلل من مخاطر الحوادث.

يتوافق هذا المنتج مع متطلبات أجهزة قياس سُمك غطاء حديد التسليح الواردة في "كود قبول جودة بناء الهياكل الخرسانية" GB 50204-2002، ويُشير إلى المعيار BS 1881-204 "اختبار الخرسانة - توصيات بشأن استخدام أجهزة قياس الغطاء الكهرومغناطيسي".

ثانياً: خصائص المنتج

1. يستخدم الكشف المباشر عن سُمك الطبقة الواقية (مع معرفة القطر)، مما ينتج عنه بيانات أكثر دقة.

2. يُقدّر قطر حديد التسليح وسُمك الطبقة الواقية.

3. يضمن وضع التشغيل ثنائي النطاق دقة الكشف ونطاقه الواسع.

4. يتميز بسرعة اختبار عالية، ودقة فائقة، وسعة تخزين بيانات كبيرة.

5. يتميز بمعايرة تلقائية بالكامل.

٦. يوفر وظائف تخزين وعرض وحذف بيانات الاختبار.

٧. يتميز بشاشة كبيرة بحجم ١٦٠×١٢٨ بكسل لضمان وضوح فائق.

٨. شاشة عرض بإضاءة خلفية تضمن رؤية واضحة حتى في ظروف الإضاءة المنخفضة.

٩. يدعم نقل البيانات عبر منفذي RS-232 وUSB.

١٠. يوفر برنامج تحليل قوي خدمات شاملة لمعالجة البيانات اللاحقة وإنشاء التقارير.

ثالثًا: المعايير الفنية

١. نطاق أقطار حديد التسليح: من ٦ مم إلى ٥٠ مم (١٥ نموذجًا متوفرًا)

٢. درجات أقطار حديد التسليح الشائعة الاستخدام: ٦، ٨، ١٠، ١٢، ١٤، ١٦، ١٨، ٢٠، ٢٢، ٢٥، ٢٨، ٣٢، ٣٦، ٤٠، و٥٠ مم

٣. نطاق قياس سُمك الطبقة الواقية: من ٦ مم إلى ٩٠ مم؛ من ٧ مم إلى ١٩٠ مم؛

4. نطاق قياس سُمك الطبقة الواقية (الوحدة: مم) القطر 6 8 10 12 14 16 18 20 22 25 28 32 36 40 50

الحد الأدنى للقيمة: 6 6 8 8 8 8 8 10 10 12 12 12 17 17 17

الحد الأقصى للقيمة: 70 70 70 80 80 80 80 85 85 90 90 90 90 100 100

٥. نطاق قياس سُمك الطبقة الواقية (الوحدة: مم) القطر: ٦ ٨ ١٠ ١٢ ١٤ ١٦ ١٨ ٢٠ ٢٢ ٢٥ ٢٨ ٣٢ ٣٦ ٤٠ ٥٠

الحد الأدنى: ٧ ١٠ ١٢ ١٢ ١٤ ١٦ ١٦ ١٨ ١٨ ٢٠ ٢٠ ٢٢ ٢٥ ٢٥ ٢٥

الحد الأقصى: ٨٥ ١٠٠ ١٢٠ ١٣٠ ١٣٠ ١٤٠ ١٤٠ ١٦٠ ١٦٠ ١٦٠ ١٦٠ ١٨٠ ١٨٠ ١٨٠ ١٩٠ ١٩٠

٦. أقصى خطأ مسموح به للجهاز (سُمك الطبقة الواقية، الوحدة: مم)

٧. نطاق قياس القطر: ٨-٥٠ مم؛ هامش خطأ قياس القطر ≤ ±١ من المواصفات (المواصفات الصحيحة).

٨. البطارية: ٦ بطاريات قلوية AA، مدة التشغيل أكثر من ٣٠ ساعة.
