تتمثل الوظيفة الرئيسية لهذا الجهاز في قياس خصائص تدفق مادة منع التسرب في الطرق في ظل ظروف درجات الحرارة العالية، وذلك لتقييم ما إذا كانت مادة منع التسرب ستتدفق أو تترهل في البيئات الحارة، وبالتالي تحديد استقرارها في درجات الحرارة العالية لأعمال سد فواصل الطرق والشقوق.

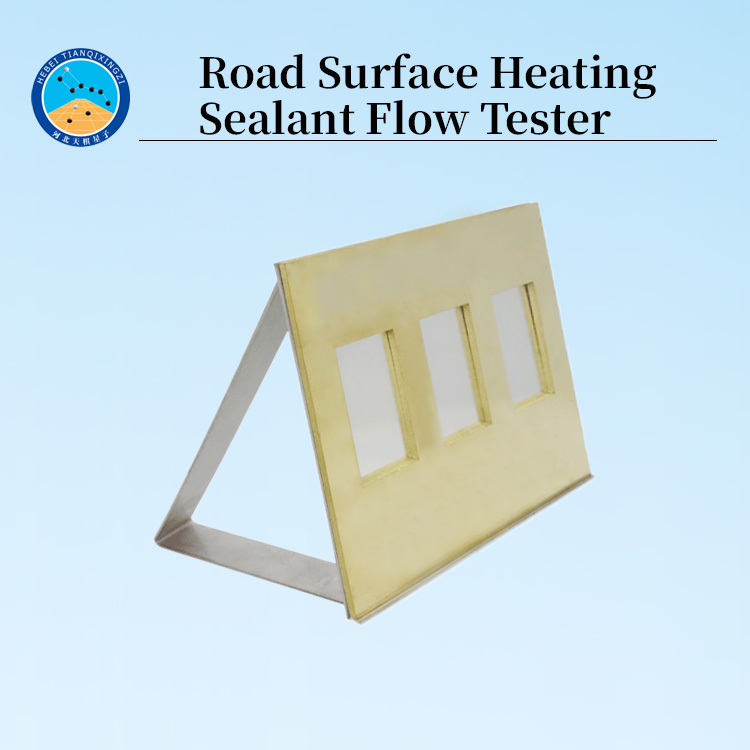

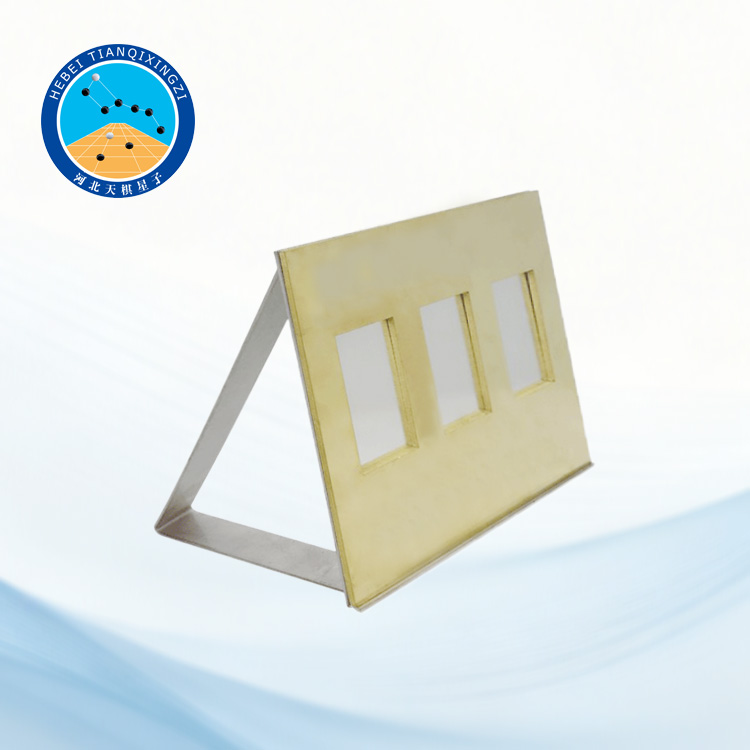

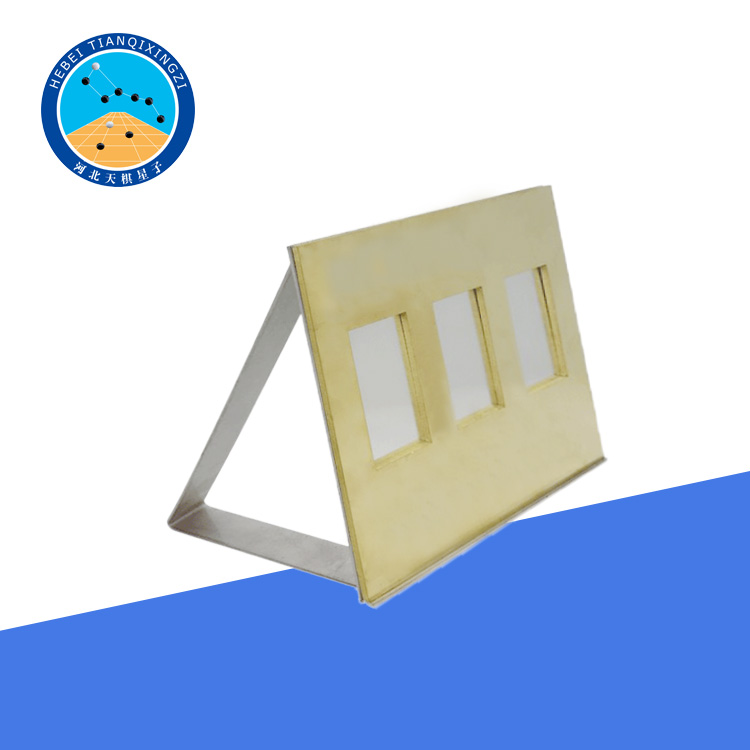

جهاز اختبار تدفق مانع تسرب تسخين سطح الطريق

الموديل: LJLMB-1

أولاً: نطاق التطبيق:

تم تطوير جهاز اختبار تدفق مواد منع التسرب الساخنة للطرق TDLQ-JLD من قبل شركة Hebei Tianqixingzi Inspection Equipment Co.,Ltd. وفقًا للمعيار JT/T740-2015 "مواد منع التسرب الساخنة للطرق". وهو مناسب لاختبار تدفق مواد منع التسرب المطاطية الإسفلتية المستخدمة في أسطح الطرق. مصنوع بالكامل من النحاس والفولاذ المقاوم للصدأ، وهو متين وقوي، وتتوافق أبعاد إطار القالب تمامًا مع المعايير. كما أنه يتوافق مع المعايير الدولية EN 13880-5:2004 وASTM D5329-20 وASTM D6690-21، وهو مناسب للتصدير.

ثانياً: المعايير الفنية:

1. صفيحة مجلفنة: طلاء قصدير بوزن 11.2/11.2

صلابة TH52+SE

200 × 150 × 0.28 مم

2. إطار قالب نحاسي: 60 × 40 × 3.2 مم، دقة ±0.1 مم

3. حامل ثلاثي القوائم: زاوية 75°±1 مع الاتجاه الأفقي

4. معدات اختبار داعمة: فرجار، مكشطة، إلخ، يوفرها المستخدم.

ثالثًا: إجراء الاختبار:

١. ضع إطاري القالب جنبًا إلى جنب على الصفيحة المطلية بالقصدير. ضع طبقة من مسحوق التلك والجلسرين كعامل فصل على الجانب الداخلي للقالب. صب المادة المانعة للتسرب، بعد تسخينها إلى درجة حرارة الصب، في إطاري القالب واتركها تبرد في درجة حرارة الغرفة لمدة نصف ساعة على الأقل.

٢. استخدم مكشطة ساخنة لإزالة المادة المانعة للتسرب الزائدة عن سطح القالب، حتى يصبح سطح المادة المانعة للتسرب مستويًا مع سطح القالب. اتركها تبرد مرة أخرى في درجة حرارة الغرفة لمدة ساعتين على الأقل. أزل إطاري القالب لتحضير ثلاث عينات بأبعاد ٦٠ × ٤٠ × ٣.٢ مم.

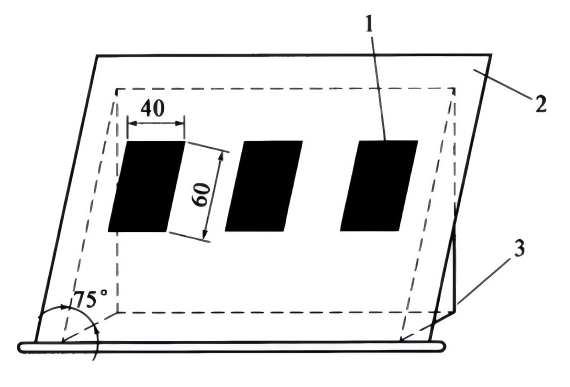

٣. اضبط زاوية الحامل الثلاثي بحيث تكون بزاوية ٧٥ درجة مع المستوى الأفقي كما هو موضح في الشكل:

4.ضع الصفيحة المعدنية وعينات الاختبار على حامل ثلاثي القوائم واغمرها في فرن عند درجة حرارة 60 درجة مئوية ± 1 درجة مئوية لمدة 5 ساعات. أخرج العينات وقم بقياس طولها (بدقة تصل إلى 0.1 مم). اطرح الطول الأصلي من الطول المقاس؛ والفرق هو قيمة التدفق، بالملليمترات.

رابعاً: نتائج الاختبار:

إذا كان الفرق بين إحدى القيم المقاسة من الاختبارات الثلاثة المتوازية والقيمة المتوسطة يفي بمتطلبات دقة اختبار التكرارية (أي لا يتجاوز 15٪ من القيمة المتوسطة)، فإن القيمة المتوسطة تعتبر نتيجة اختبار التدفق.

خامساً: قائمة التعبئة:

1. حامل اختبار (مجموعة واحدة)

2. صفيحة قصدير (قطعة واحدة)

3. قالب اختبار ثلاثي (قطعة واحدة)

4. دليل المستخدم (نسخة واحدة)

5. شهادة المنتج (نسخة واحدة)
