جهاز اختبار تدفق المياه الطولي TGHCE-2 مناسب لأنواع مختلفة من أحزمة وألواح تصريف المياه.جهاز اختبار تدفق المياه الطولي لشريط الصرف البلاستيكي الجيوصناعي يستخدم لقياس سرعة وكفاءة تدفق المياه عبر أنظمة الصرف البلاستيكية الجيوصناعية. يُستخدم في المختبرات ومواقع البناء لضمان أداء مثالي للصرف، وتحسين تصميم شبكات تصريف المياه، وضمان استقرار وهندسة المشاريع المائية والطرق.

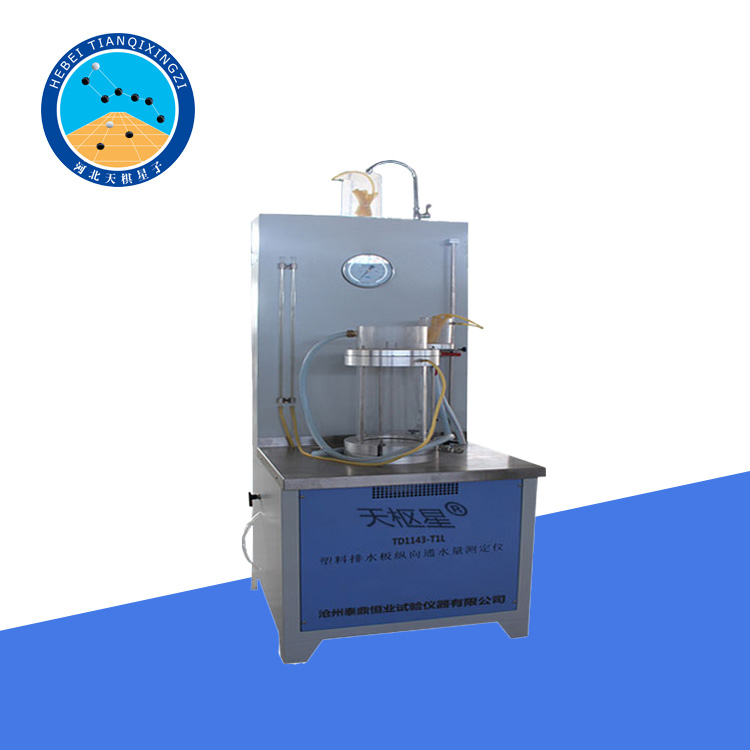

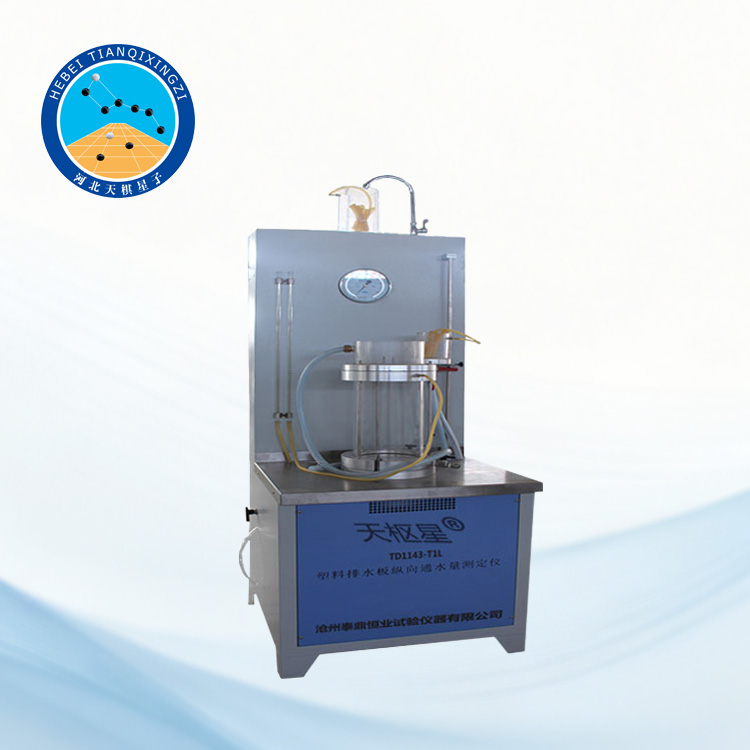

جهاز اختبار تدفق المياه الطولي لشريط الصرف البلاستيكي الجيوصناعي

الموديل: TGHCE-2

أولاً: تعريف المنتج:

تم تطوير وتصنيع جهاز اختبار تدفق المياه الطولي للمواد الجيوسينثيتيكية TGHCE-2 من قبل شركة خبي تيانكيشينغزي لمعدات الفحص المحدودة، استنادًا إلى المعيار الصناعي الوطني JTG E50-2006 "إجراءات اختبار المواد الجيوسينثيتيكية في هندسة الطرق السريعة" وT1143-2006 "اختبار مقاومة الخضوع للضغط وتدفق المياه في قلب حزام الصرف البلاستيكي". كما أنه يتوافق مع معايير ISO 12958-1:2020 وISO 12958-2:2020 وASTM D4716/D4716M-22، وهو مناسب للتصدير.

ثانيًا: الوصف الهيكلي:

١. يتكون هذا المنتج من: حاوية تشغيل، وخزان موازنة الفائض، وخزان مضخة ضغط داخل الباب الأيسر، وعداد ذكي للتحكم بالضغط، وأنبوب نحاسي للضغط، وحساس ضغط، ومضخة ضغط، ومقياس ضغط، وأنبوب تصريف، وخزان موازنة المدخل، وأنبوب توصيل المياه، وعداد ذكي للتحكم بالوقت، ومدخل مياه، وخزان فيضان لتوصيل المياه، وشاشة عرض مستوى المياه، ومخرج تصريف، ومضخة توصيل المياه.

٢. جهاز اختبار معدل تدفق حزام (صفيحة) تصريف بلاستيكي (انظر الشكل). وهو مصنوع من الفولاذ المقاوم للصدأ ويتكون من ثمانية مكونات رئيسية: حاوية تشغيل، وحاوية ضغط، وخزان موازنة الفائض، وخزان موازنة المدخل، وخزان ضغط المدخل، وخزان فيضان لتوصيل المياه، ومضخة ضغط كهربائية، ومضخة توصيل مياه كهربائية.

3. يتم لحام حاوية التشغيل من أسطوانة فولاذية مقاومة للصدأ بقطر 130 مم وسماكة 2 مم إلى شفة بقطر 200 مم وسماكة 10 مم، بطول فعال 40 سم. يُفتح ثقب بيضاوي الشكل بقطر 120 مم وطول 15 مم في مركز الشفة، ويتم تركيب صينية دعم مثقبة من الفولاذ المقاوم للصدأ بمحاذاة الحافة السفلية للثقب. تُجهز حاوية التشغيل بمقياس ضغط، ومخرج تصريف (مزود بصمام)، ومدخل ضغط (مزود بصمام تحكم)، ومدخل ماء (مزود بصمام)، ومخرج فيضان (مزود بصمام).

4. يبلغ ارتفاع خزان موازنة المدخل 30 سم، وهو ملحوم بالشفة كوحدة واحدة عبر وصلة أفقية بأبعاد 150 مم × 40 مم. يتوافق فتحة الشفة مع فتحة شفة وعاء الضغط. يتم تركيب مدخل على ارتفاع 10 سم في الخزان. تم تركيب عتبة فائض بارتفاع 25 سم (بناءً على الجزء السفلي من الخزان) داخل الخزان، وتم تركيب مخرج الفائض 1 على الجزء الخارجي من خزان موازنة المدخل.

٥. يبلغ ارتفاع خزان موازنة الفائض ٧ سم، وهو ملحوم بالشفة كوحدة واحدة عبر وصلة أفقية بأبعاد ١٥٠ مم × ٤٠ مم. تتوافق فتحة الشفة مع فتحة شفة وعاء الضغط. تم تركيب عتبة فائض بارتفاع ٥ سم (مثبتة في قاع الخزان) داخل الخزان، وتم تركيب مخرج الفائض ٢ على السطح الخارجي لخزان موازنة الفائض.

ثالثًا: معلومات المنتج:

أحزمة (ألواح) الصرف البلاستيكية، والمعروفة أيضًا بأحزمة الصرف الجيوبوليمرية أو الألواح البلاستيكية، هي مادة صرف شائعة الاستخدام على شكل شريط. يبلغ عرض مقطعها العرضي حوالي 10 سم، وسمكها حوالي 5 مم. تشمل مؤشرات جودتها بشكل أساسي قوة شد المادة المركبة وغشاء الترشيح، ومعدل تدفق المياه الطولي، بما يتوافق مع المعايير التالية: JTS-206-1-2009 هندسة المجاري المائية - أحزمة (ألواح) الصرف البلاستيكية، JTGESO-2006 هندسة الطرق السريعة - المواد الجيوسينثيتيكية، وS1235-2012 المواد الجيوسينثيتيكية.

تم تطوير هذا المنتج وتصنيعه في مصنعنا بناءً على طلب مركز فحص الجودة التابع للمكتب الوطني لمواد البناء. وقد أثبتت الاختبارات التشغيلية التي أجراها مركز فحص الجودة أن التصميم مناسب وأن جميع المؤشرات تلبي متطلبات التصميم. وهو جهاز اختبار متخصص لقياس معدل تدفق المياه الطولي لأحزمة (ألواح) الصرف البلاستيكية.

رابعاً: مواصفات المنتج:

1. حجم العينة: 100 مم × 450 مم

2. جهد مصدر الطاقة: 380 فولت

3. الوزن: 220 كجم

4. الأبعاد الكلية: 1040 × 660 × 1300 مم

خامساً: مبدأ العمل:

تُضخ المياه من خزان الفائض إلى حاوية التشغيل بواسطة مضخة مياه، مما يؤدي إلى ملئها. ثم تُشغل مضخة ضغط لزيادة ضغط حاوية الضغط. ويتم التحكم في ضغط الماء بواسطة عداد ضغط ذكي، ثم تنقل حاوية الضغط الضغط إلى حاوية التشغيل لتحقيق التوازن.

سادساً: دليل التثبيت:

١. تركيب العينة

قُصّ العينة إلى أطوال تقارب ٤٨ سم. أزل ١ سم من غشاء الترشيح من كل طرف. اشطف الزوايا الأربع للعينة بزاوية ٤٥ درجة، ثم أدخلها بحرص في غشاء اللاتكس الأنبوبي.

قم بإدخال شريط (لوح) الصرف مع غشاء اللاتكس إلى داخل حجرة العمل عبر الفتحة. ثم ادفعه للخارج على طول لوحة الدعم من الفتحة الأخرى، مع التأكد من أن طول الجزء المكشوف عند طرفي الحافة يبلغ حوالي 4 سم.

استخدم حشوات مطاطية لتغطية الجزء المكشوف من حزام (صفيحة) التصريف، مع التأكد من إحكام تثبيت الحشوات على الحافة الخارجية للشفة. اقلب غشاء اللاتكس فوق الحشوات المطاطية. غطِّ الجزء المتبقي المكشوف من حزام (صفيحة) التصريف بحشوتين مطاطيتين إضافيتين، مع تثبيت الجزء المقلوب من غشاء اللاتكس بين الحشوات المطاطية. يجب أن يمتد غشاء الترشيح الخاص بحزام (صفيحة) التصريف خارج الحشوات المطاطية.

قم بتثبيت خزان موازنة المدخل وخزان موازنة الفائض على حاوية العمل باستخدام أربعة براغي، مع شدها بالتساوي.

٢. تزويد الماء: افتح مضخة الماء وصمام المدخل ٣ لملء خزان موازنة الماء عبر المدخل، مع السماح للماء بالتدفق من مخرج الفائض ٢ لخزان موازنة الفائض لفترة من الوقت لطرد الهواء من حزام (صفيحة) التصريف وترطيب غشاء المرشح بالكامل. ثم أغلق صمام المدخل ٣.

3. الضغط

افتح صمامَي التصريف والدخول في وعاء العمل، وشغّل مفتاح مضخة الماء، واترك الماء يدخل من خلال المدخل حتى يخرج من التصريف. ثم أغلق صمامَي المدخل والتصريف، وشغّل مفتاح مضخة الضغط. ارفع الضغط إلى المستوى المطلوب، وستتوقف المضخة تلقائيًا.

بسبب تشوه حزام (صفيحة) التصريف، سينخفض الضغط. ارفع الضغط حسب الحاجة حتى يستقر. يعتمد الوقت اللازم لهذه العملية على متانة الحزام الأساسي وغشاء الترشيح في حزام (صفيحة) التصريف، ويستغرق عادةً من نصف ساعة إلى ساعتين.

٤. اختبار تدفق الماء

افتح صمام المدخل للسماح بتصريف الماء من فتحتي التصريف ١ و٢. عند هذه النقطة، يجب أن يكون فرق مستوى الماء بين طرفي شريط (لوحة) التصريف ٢٠ سم بالضبط، مع ميل هيدروليكي قدره ٠.٥. تأكد من أن الضغط ٣٥٠ كيلو باسكال. بعد استيفاء جميع الشروط، استخدم أسطوانة مدرجة لقياس تدفق الماء عند فتحة التصريف ٢ وقياس درجة حرارة الماء. تم قياس معدل تدفق الماء بشكل متكرر بعد ٦ ساعات. عندما كان الخطأ النسبي بين القياسين أقل من ٢٪، تم اعتماد معدل تدفق الماء الأخير كقيمة الاختبار لشريط (لوحة) التصريف.

تم اختبار شريطين (لوحتين) تصريف في كل مجموعة، وتم اعتماد متوسط القياسين كمعدل تدفق الماء لتلك المجموعة.

سابعاً: متطلبات التركيب:

مدخل الطاقة عبارة عن نظام ثلاثي الأطوار بأربعة أسلاك. السلك الأخضر هو سلك التأريض، ويمكن توصيل الأسلاك الثلاثة الأخرى بشكل عشوائي.

ثامناً: ضمان الجودة:

١. يمكن للمستخدمين الاستفسار عن المشكلات الفنية عبر خط الدعم الفني لما بعد البيع والحصول على حلول واضحة.

٢. في حال حدوث أي عطل أثناء الاستخدام العادي، تلتزم شركتنا بتقديم خدمة الضمان المذكورة أعلاه. بالإضافة إلى ذلك، إذا نصت القوانين واللوائح الوطنية المعمول بها على خلاف ذلك، فسوف تلتزم شركتنا بالقوانين واللوائح ذات الصلة.

٣. خلال فترة الضمان، تخضع الحالات التالية لخدمات الإصلاح المدفوعة:

(١) التلف الناتج عن عوامل بشرية أو ظروف قاهرة؛

(٢) الأعطال أو التلف الناتج عن سوء الاستخدام؛

(٣) الأعطال أو التلف الناتج عن تعديل المنتج أو تفكيكه أو تركيبه؛

(٤) عدم إعادة المنتج خلال شهر واحد من تاريخ استلامه.
