تُعرف ألواح الصرف البلاستيكية أيضاً باسم أشرطة الصرف الجيوبوليمرية أو الصفائح البلاستيكية، وهي مادة شائعة الاستخدام في مجال الصرف. يُستخدم جهاز اختبار معدل التدفق الطولي لألواح الصرف البلاستيكية لاختبار قدرتها على تصريف المياه (معدل التدفق الطولي) في قنواتها الطولية تحت ضغط وظروف رأس محددة، وذلك لتقييم أدائها في الصرف ومدى ملاءمتها للتطبيقات الهندسية.

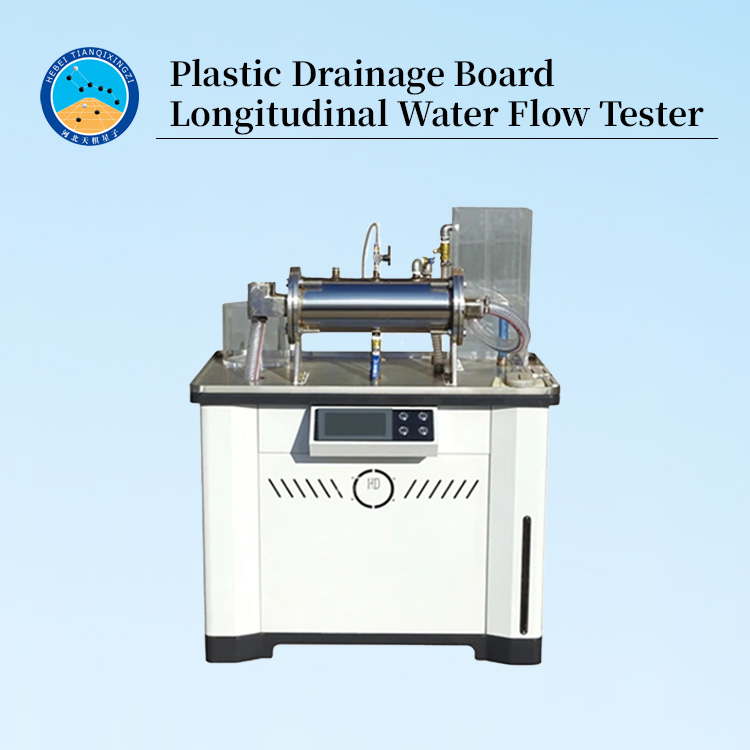

مقياس تدفق المياه الطولي للألواح البلاستيكية الصرفية

الموديل: TGHCE-1

أولاً: تعريف المنتج:

ألواح التصريف البلاستيكية، والمعروفة أيضًا بشرائط التصريف الجيوبوليمرية أو الألواح البلاستيكية، هي مادة تصريف شائعة الاستخدام على شكل شريط. يبلغ عرض مقطعها العرضي حوالي 10 سم، وسمكها حوالي 5 مم. تتمثل مؤشرات الجودة الرئيسية في قوة شد المادة المركبة وغشاء الترشيح، ونفاذية الماء الطولية. تتوافق هذه الألواح مع معايير مثل JTS-206-1-2009 ألواح التصريف البلاستيكية لهندسة النقل المائي، وJTGES02006 المواد الجيوسينثيتيكية لهندسة الطرق السريعة، وSL235-2012 المواد الجيوسينثيتيكية، وJT/T521-2004 المواد الجيوسينثيتيكية لهندسة الطرق السريعة. يستند تصميمها وتصنيعها إلى معيار ISO 12958 (الجزء 1/2) ومعيار ASTM D4716. صُمم هذا الجهاز خصيصًا لاختبار نفاذية الماء الطولية في ألواح التصريف البلاستيكية.

ثانياً: الميزات:

1. شاشة LCD مقاس 7 بوصات، توقيت تلقائي، ضغط ثابت تلقائي، وتعويض تلقائي للضغط.

2. طاولة عمل كبيرة من الفولاذ المقاوم للصدأ، مقاومة للصدأ والتآكل، مما يُسهّل إجراء التجارب.

3. مستشعر ضغط مدمج عالي الدقة، حساسية عالية، وقراءات دقيقة.

ثالثًا: معايير المنتج:

حجم العينة: ١٠٠ مم × ٤٥٠ مم

جهد مصدر الطاقة: ٢٢٠ فولت تيار متردد، ٥٠ هرتز

الوزن: ٢٢٠ كجم

الأبعاد: ١٤٢٠ × ٧٩٠ × ١٢٢٠ مم
