المنخل القياسي للتربة هو أداة غربلة مخبرية تُستخدم لتصنيف عينات التربة حسب حجم الجسيمات لتقييم تركيبها وتوزيع أحجامها. ويُستخدم بشكل أساسي لتصنيف حجم الجسيمات وتحليلها في التربة والرمل والحصى والركام. يستخدم هذا الجهاز مناخل ذات فتحات مختلفة الأحجام لفصل العينات بدقة وفقًا لحجم الجسيمات، ويُستخدم على نطاق واسع في الإنشاءات الهندسية، وبناء الطرق، واختبارات الجودة المخبرية.

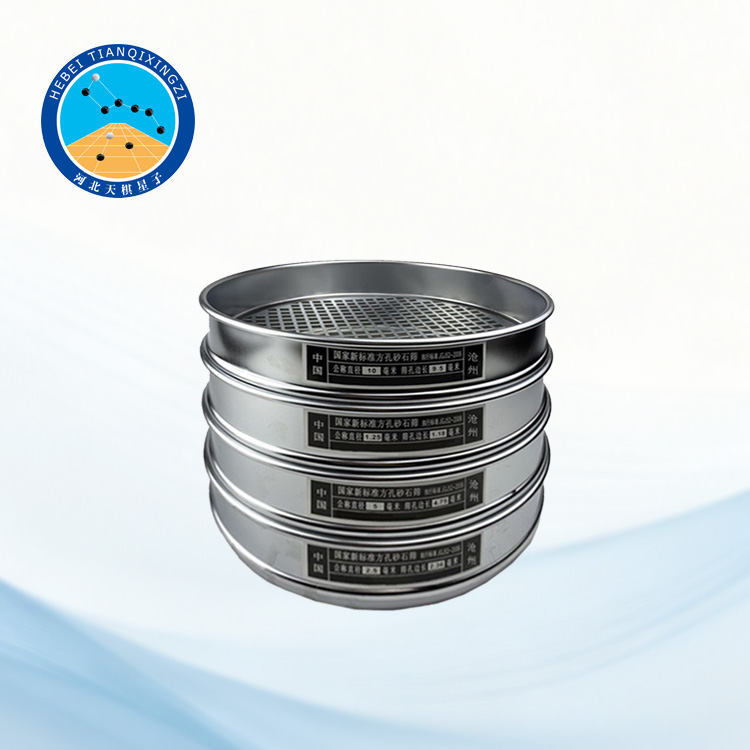

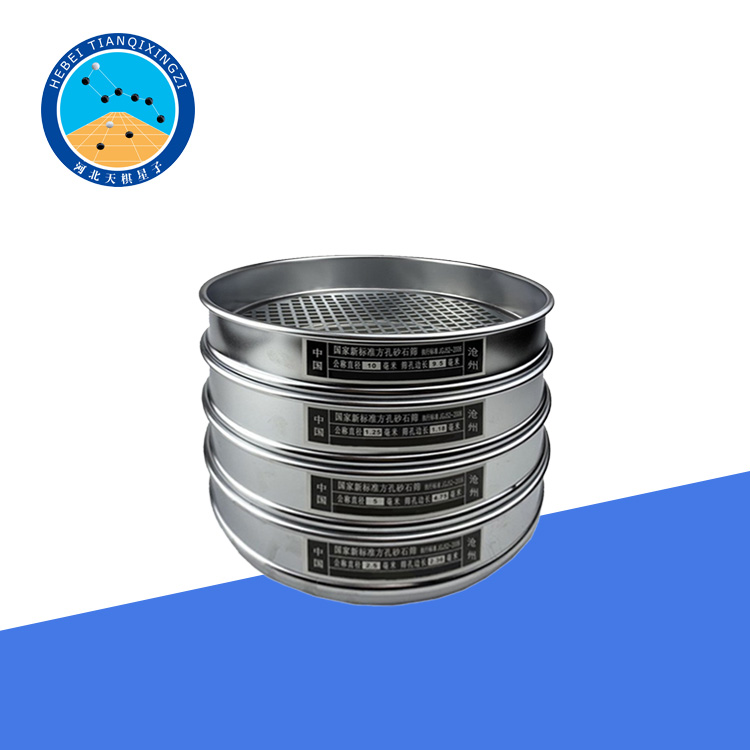

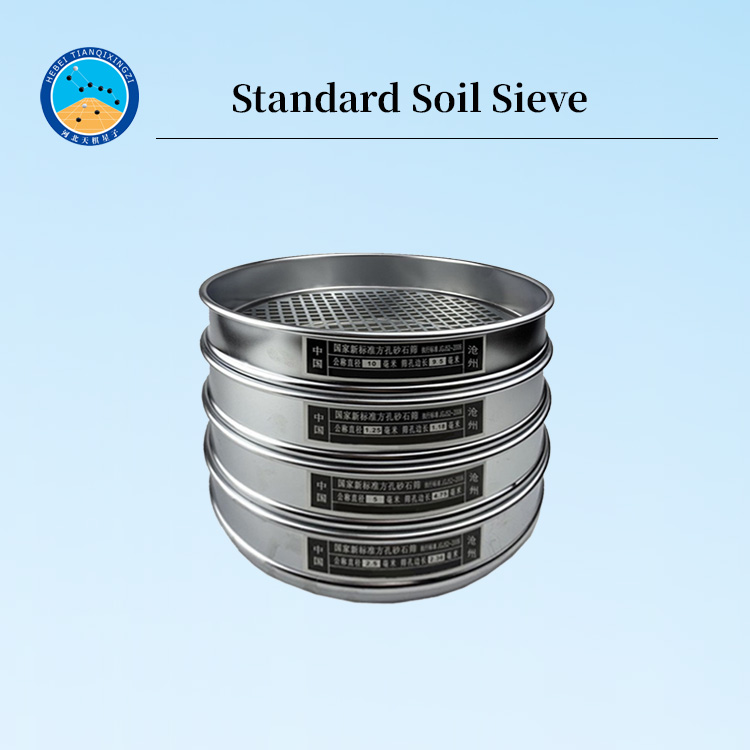

منخل التربة القياسي

الموديل: TGHCD-1

أولاً: وصف المنتج:

منخل رمل وحصى وتربة قياسي جديد، بقطر 300 مم. يُستخدم هذا المنخل في تحليل حجم الجسيمات لتحديد نسبة كل مجموعة جسيمات في التربة الجافة بناءً على كتلتها الإجمالية. يُعدّ حجم الجسيمات وتدرجها ومحتوى مجموعات الجسيمات في التربة من الأسس المهمة لتصنيفها في هندسة التربة. يرتبط حجم جسيمات التربة ارتباطًا مباشرًا بتركيبها المعدني وخواصها الميكانيكية وبيئة تكوينها. لذا، يُعدّ حجم جسيمات التربة سمةً مهمةً لها. يُعدّ تحليل حجم الجسيمات أحد الاختبارات الجيوتقنية الأساسية، وغالبًا ما تؤثر دقة نتائجه على تصميم المنشآت الجيوتقنية، بل وعلى استقرارها.

يتم التصنيع والفحص وفقًا لمعايير ISO 3310-1 وISO 3310-2 وISO 565 (قيم الفتحة الاسمية)، ويمكن توريدها وفقًا لمتطلبات ASTM E11. الأقطار الشائعة: 200 مم / 300 مم / 450 مم؛ المادة: فولاذ مقاوم للصدأ SUS304 / SUS316.

تصنيف المناخل القياسية: منخل قياسي جديد للرمل والحصى، منخل للتربة، منخل لركام طبقة الأساس شبه الإسفلتية، منخل لجير رصف السكك الحديدية، منخل قياسي لمياه الأسمنت، منخل لمياه الرماد المتطاير، منخل ضغط سلبي للأسمنت، منخل قياسي للأسمنت، منخل قياسي للرماد المتطاير.

ثانياً: المعايير الفنية:

غربال الرمل والحصى القياسي الجديد: (F3007 + قسم واحد)

المواصفات: 9.50، 4.75، 2.36، 1.18، 0.6، 0.3، 0.15، 0.075 مم

غربال الحصى القياسي الجديد: (5300: 12 + قسم واحد)

المواصفات: 2.36، 4.75، 9.50، 16.0، 19.0، 26.5، 31.5، 37.5، 53.0، 63.0، 75.0، 90.0 مم

غربال ركام أساس الطريق: (F200، 300، 13 + قسم واحد)

المواصفات: 0.075، 0.25، 0.5، 1، 2، 5، 10، 20، 30، 40، 50، 60، 80 مم

منخل ركام رصف الأسفلت: (200، 300، 15+1 قسم)

المواصفات: 0.075، 0.15، 0.3، 0.6، 1.18، 2.36، 4.75، 9.5، 13.2، 16.0، 19.0، 26.5، 31.5، 37.5، 53 مم

منخل الجير: (f2005-1 قسم)

المواصفات: 0.125، 0.71، 0.9، 5، 20 مم، أسمنت جاف قياسي: (∮200 (4+1 أقسام)

المواصفات: 0.08، 0.068، 0.2، 0.9

منخل أسمنت مائي قياسي: (5125 فتحة 0.08)

منخل تربة قياسي جديد: (5200، 300، 10+1 أقسام)

المواصفات: 0.075، 0.25، 0.5، 1، 2، 5، 10، 20، 40، 60 مم

ثالثًا: خصائص مناخل الرمل والحصى والتربة القياسية الجديدة:

1. يتميز منخل الرمل والحصى القياسي الجديد بدقة عالية وحجم فتحات واسع مع التحكم في نطاق ضيق لحجم الجسيمات.

2. يمكن استخدام منخل الرمل والحصى القياسي الجديد في تطبيقات الطبقة الواحدة أو متعددة الطبقات، حيث يعمل بمولد فوق صوتي ذكي واحد يستخدم ثلاثة محولات طاقة في آن واحد.

3. يتميز منخل الرمل والحصى القياسي الجديد بوظيفة التنظيف الذاتي الكاملة: فبالنسبة لأحجام الفتحات التي تزيد عن 500، لا يحدث انسداد للفتحات، وتقل كفاءة الغربلة في حال عدم حدوث الانسداد.
