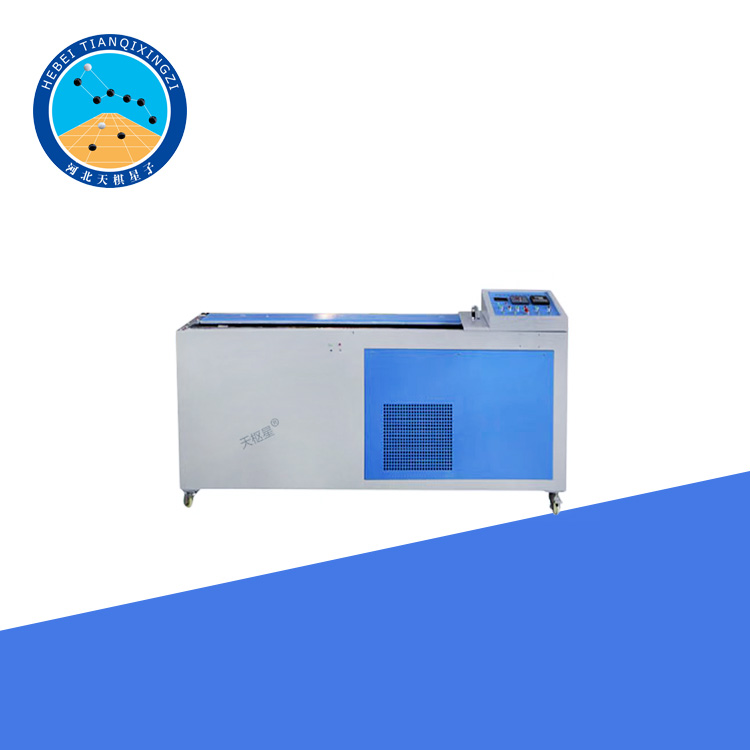

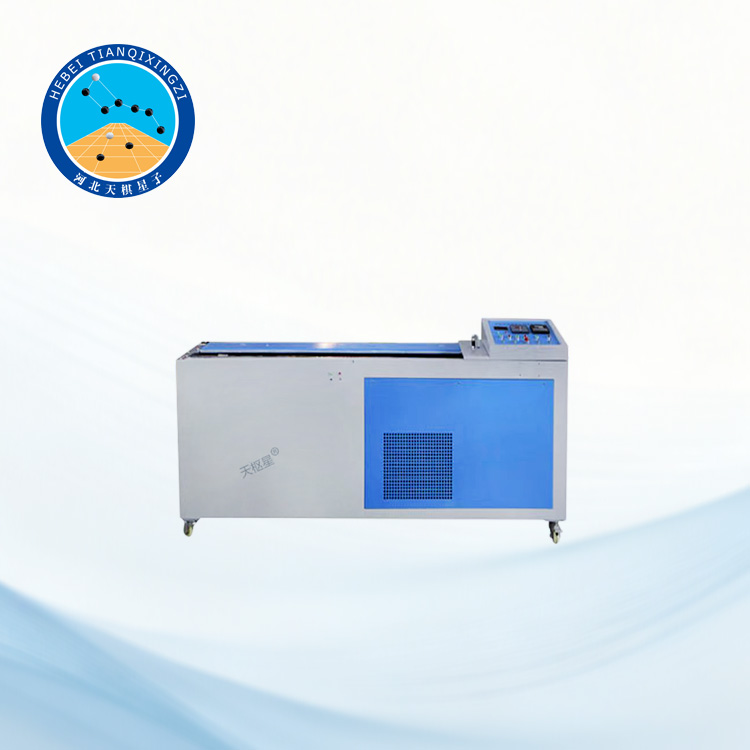

صُمم جهاز اختبار مرونة الأسفلت منخفض الحرارة المزود بشاشة LCD لتقييم خصائص المرونة والاستطالة لعينات الأسفلت أو البيتومين في ظروف درجات حرارة منخفضة مضبوطة. يضمن الجهاز قياسات دقيقة وقابلة للتكرار من خلال الجمع بين آليات شد دقيقة، وحمامات مائية مضبوطة الحرارة، وقراءة رقمية، مما يجعله أداة أساسية لمراقبة جودة الأسفلت وأبحاث هندسة الطرق السريعة.

آلة اختبار ليونة الأسفلت

الموديل: TD605-3

أولاً: نظرة عامة على المنتج

يعد هذا الجهاز لاختبار استطالة الأسفلت جهازًا من الجيل الثالث بمسمار خارجي، ونقل تحديد مزدوج على قضيبين، ويجمع بين أحدث مزايا التصميم الدولي. تتمثل مميزاته البارزة في حركة انزلاقية سلسة وخالية من الاهتزاز، ودقة عالية جدًا في تغذية السلك، وسهولة الملاحظة. يتوافق هذا الجهاز لاختبار ليونة الأسفلت بالكامل مع معيار وزارة النقل JTG 3410-2025 وتم تصميمه بالرجوع إلى ASTM D113 و AASHTO T 51 و EN 13589.

هذا الجهاز مناسب لقياس استطالة مختلف أنواع ومواصفات الأسفلت، بالإضافة إلى قياس بقايا تقطير الأسفلت السائل وبقايا تبخير مستحلبات الأسفلت. يتميز الجهاز بنظام تحكم آلي في درجة الحرارة، وجهاز لتنظيم سرعة الشد، وإمكانية إجراء الاختبارات على ثلاثة قوالب في آن واحد. كما يتيح اختيار سرعات شد مختلفة، ويُستخدم على نطاق واسع في قطاعات الإنتاج، وبناء الطرق، والبحث العلمي، وهو مناسب بشكل خاص لاختبار الأسفلت المُعدَّل.

ثانيًا: الوصف الهيكلي

يتميز هذا الجهاز القابل للتمديد بهيكل متكامل قائم على الأرض، مستوحى من التصاميم الأمريكية. يتمتع بمظهر جذاب وأنيق. يتكون البرغي اللولبي الداخلي من آلية شد مزدوجة القضبان، مما يوفر مزايا مثل الشد الموحد والمستقر والهادئ. وهو مدعوم بأربع عجلات.

2.1 تستخدم هذه الآلة حوضًا من الفولاذ المقاوم للصدأ. تم تركيب عناصر التسخين ومبخر التبريد في قاع الحوض. تم تركيب مفاتيح حدية عند كلا الطرفين؛ ستتوقف الآلة تلقائيًا إذا تجاوز التمديد الحد المسموح به.

2.2 يتم تركيب مصدر الطاقة وأجهزة التحكم الكهربائية وما إلى ذلك على الجانب الأيمن.

2.3 يقع نظام التبريد، الذي يتكون من ضاغط محكم الإغلاق ومكثف ومروحة، في الأسفل.

ثالثًا: البيانات الفنية الرئيسية

1. أقصى مسافة لحركة العربة: 1500 مم

2. سرعة انزلاق التمديد قابلة للتعديل: من 0 إلى 50 مم/دقيقة

3. قدرة محرك التمديد: 550 واط

4. تردد التمديد (لكل 1 سم): من 8 إلى 9 هرتز

5. قدرة مضخة تقليب الحمام المائي: 45 واط

٦. تردد التمديد ٥ سم: ٤٢-٤٣ هرتز

٧. قدرة أنبوب التسخين الكهربائي: ٢ كيلوواط

٨. قدرة مكشطة التبريد: ٢ كيلوواط

٩. نطاق التحكم في درجة حرارة الحمام المائي: ٠-٥٠ درجة مئوية

١٠. دقة التحكم في درجة الحرارة: ±٠.١ درجة مئوية

١١. قدرة التبريد: ٤٠٠٠ كيلو كالوري/دقيقة

١٢. جهد التشغيل: ٢٢٠ فولت، ٥٠ هرتز

١٣. الأبعاد: ٢٦٨٠ × ٤٥٠ × ٩٥٠ مم

١٤. الوزن: ١٨٠ كجم

رابعاً: المعدات الداعمة

1. قالب اختبار مرونة الأسفلت القياسي من النوع TD605-M

2. قاعدة قالب اختبار مرونة الأسفلت القياسي من النوع TD605-MD

3. حمام رمل كهربائي بشاشة عرض رقمية من النوع TDDSY-2

4. جلسرين

٥. بودرة التلك

٦. مكشطة مسطحة (أو شفرة سكين متعددة الاستخدامات)

٧. شبكة أسبستوس

٨. كحول

٩. ملح
