تُستخدم هذه المعدات بشكل أساسي لتقييم صلابة وخصائص تليين الأسفلت أو مادة الأسفلت الرابطة، مما يوفر بيانات مهمة لتصميم هندسة الطرق ومراقبة الجودة.

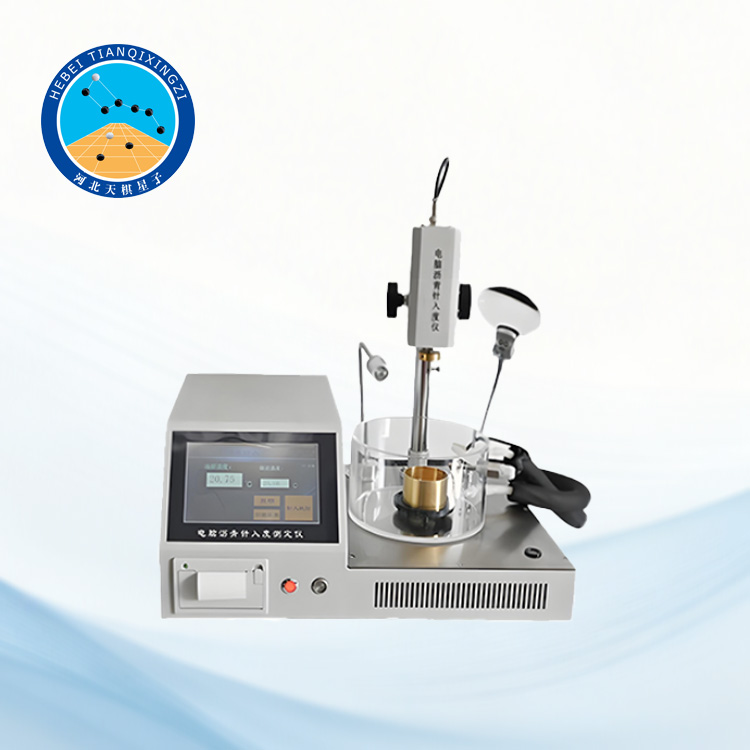

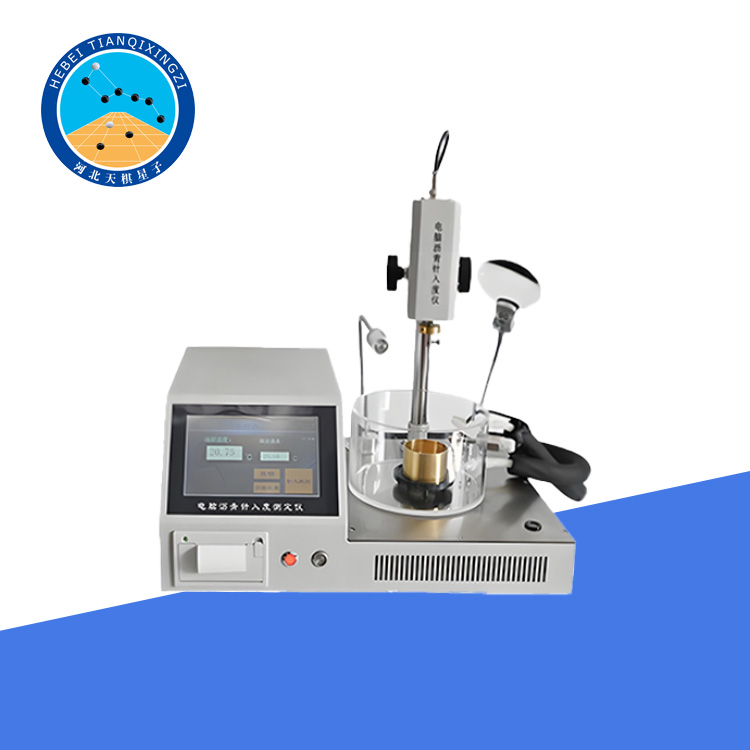

جهاز اختبار اختراق الأسفلت

الموديل: TD604-7

أولاً: مقدمة عن المنتج

صُمم هذا الجهاز وصُنع وفقًا لمتطلبات معيار T0604-2011 "اختبار اختراق الأسفلت"، وهو متوافق تمامًا مع أحدث معيار صيني JTG3410-2025، كما أنه يفي بالمعايير الدولية، بما في ذلك ASTM D5/D5M-20 وEN 1426:2024 وAASHTO T49:2023. يُستخدم هذا الجهاز بشكل أساسي لتحديد اختراق الأسفلت البترولي اللزج المستخدم في الطرق والأسفلت المُعدَّل بالبوليمر، والمتبقي بعد تقطير الأسفلت البترولي السائل أو تبخير الأسفلت المستحلب، ومحتوى شمع البترول. يتميز الجهاز بوظيفة تبريد مدمجة للتحكم الدقيق في درجة الحرارة ووظيفة تحميل البيانات.

ثانيًا: خصائص المنتج

1. الجهاز مزود بشاشة لمس LCD مقاس 7 بوصات ووحدة تحكم دقيقة CPU، مما يضمن تكاملاً عالياً وسهولة في التشغيل، ويتيح إجراء اختبارات آلية ورقمية ومحوسبة.

2. يعتمد على نوع جديد من مستشعر الإزاحة الشبكي لتحسين دقة قياس اختراق الإبرة؛

3. أُضيف نظام جديد للتحكم في درجة الحرارة مزود بوظيفة تبريد، حيث يمكنه التحكم بدقة في درجة حرارة الماء عند 25 درجة مئوية ± 0.03 درجة مئوية، مما يُحسّن دقة القياس وسهولة التشغيل.

4. أُضيف نظام جديد لنقل المعلومات عبر الشبكة، مما يُتيح تحميل معلومات ونتائج الاختبار في الوقت الفعلي عبر كابل الشبكة، ويدعم المراقبة عن بُعد.

5. مزود بوظيفة طباعة، مما يسمح بطباعة النتائج وشروط الاختبار بعد إجرائه.

ثالثًا: المعايير الفنية

1. دقة الإزاحة: 0.01 مم

2. نطاق الإزاحة: 0-50 مم

3. خطأ قيمة المؤشر: ≤ 0.03 مم

4. الإبرة وقضيب التوصيل: 50 + 0.05 غ

5. الأوزان: يمكن دمج 50 + 0.05 غ لتكوين 100 + 0.05 غ لتلبية متطلبات الاختبار

6. دقة التحكم في درجة الحرارة: ± 0.01 درجة مئوية

7. مصدر الطاقة: 220 فولت / 50 هرتز

8. قدرة التسخين: 270 واط

9. قدرة التبريد: 72 واط

10. قدرة مضخة الماء: 12 فولت، 4.8 واط

11. طبق العينة: طبق نحاسي أسطواني مسطح القاع، الأبعاد: قطر 55 مم × ارتفاع 35 مم (عندما يكون الاختراق أقل من 200 مم).

12. طبق زجاجي: سعة لا تقل عن 1 لتر، وعمق لا يقل عن 80 مم.
