هذا الجهاز عبارة عن أداة تجريبية متخصصة تستخدم لتحديد درجة الحرارة التي يبدأ عندها التغير الطوري الفعلي (تبلور الماء) في التربة المتجمدة بدقة.

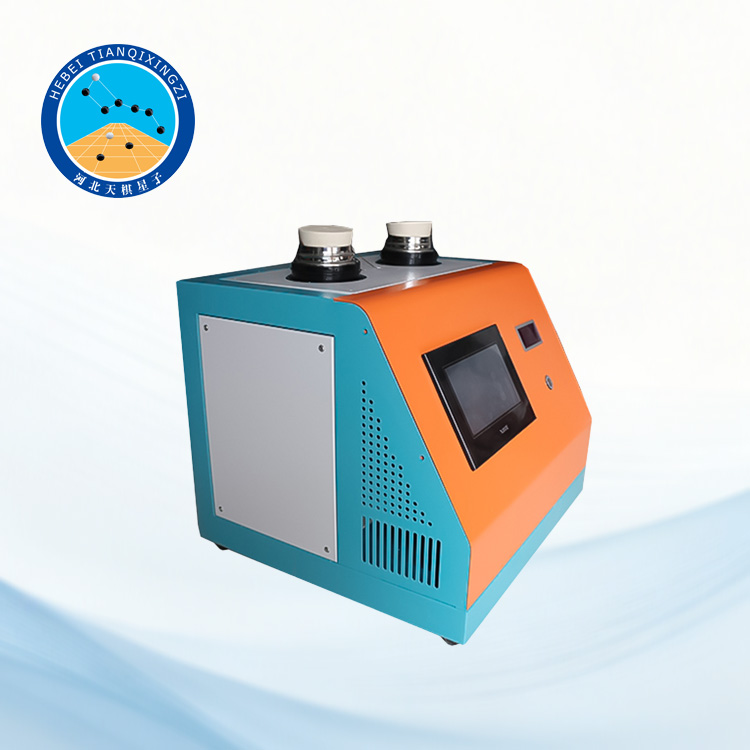

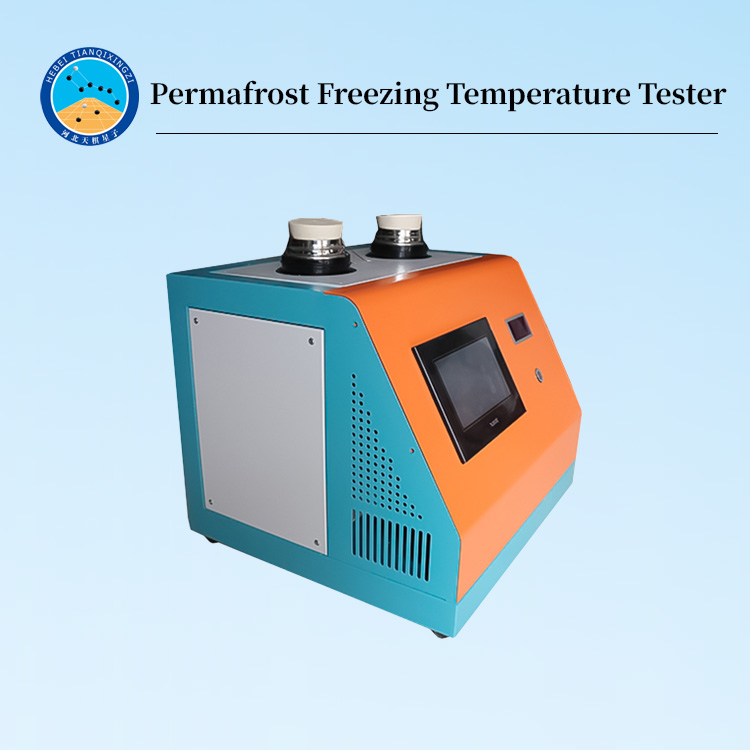

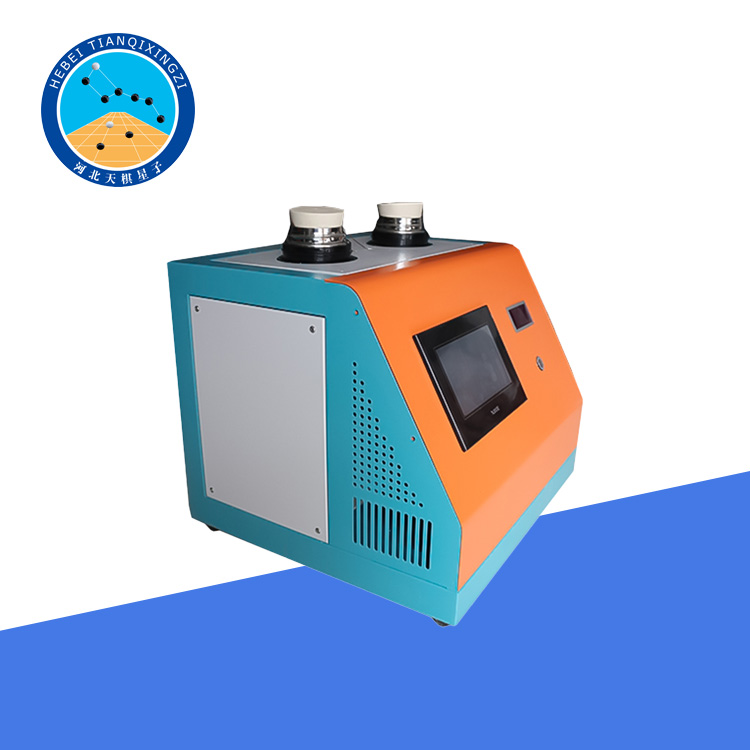

جهاز قياس درجة حرارة تجمد التربة المتجمدة

الموديل: TGSYC-1

أولاً: مقدمة عن المنتج

١. تم تطوير وتصنيع جهاز اختبار درجة تجمد التربة من سلسلة TGSYB بواسطة شركة Hebei Tianqixingzi Inspection Equipment Co.,Ltd.، استنادًا إلى معيار صناعة النقل لجمهورية الصين الشعبية JTG3430-2020، وتحديدًا T0184-2007 "اختبار درجة التجمد" وT0186-2007 "اختبار محتوى الرطوبة غير المتجمد". هذا المنتج مناسب لاختبار درجة تجمد التربة الطينية والرملية، سواءً كانت غير مضطربة أو مضطربة. كما أنه مناسب أيضًا لما يلي:

GB/T50123 "معيار طرق الاختبار الجيوتقني"؛

SL237-036-1999 "إجراءات الاختبار الجيوتقني" - اختبار درجة التجمد؛

TB10102-2010 "إجراءات الاختبار الجيوتقني للسكك الحديدية".

2. هيكل المنتج ونموذجه

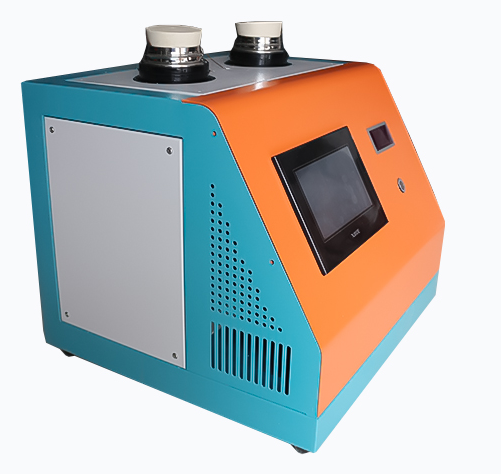

تتضمن الأجهزة والمعدات قارورة ذات درجة حرارة صفرية، وقارورة ذات درجة حرارة منخفضة، ومعدات قياس درجة الحرارة، وأكواب أخذ العينات، كما هو موضح في الشكل.

ثانياً: المعايير الفنية

الجهد الكهربائي المقنن: ٢٢٠ فولت ± ١٠٪

الطاقة المقننة: أقل من ٠٫١ واط

حجم شاشة اللمس: ٧ بوصات

الدقة: ٨٠٠ × ٤٨٠ بكسل

شاشة LCD: شاشة TFT LCD بإضاءة خلفية LED

ألوان العرض: ١٦٫٧٧ مليون لون

السطوع: قابل للتعديل

لوحة اللمس: شاشة لمس مقاومة بأربعة أسلاك

عمر شاشة LCD: أكثر من 50,000 ساعة، تشغيل متواصل على مدار 24 ساعة عند 25 درجة مئوية

الذاكرة: 128 ميجابايت

زجاجة درجة الصفر: سعة 3.57 لتر، تحتوي على خليط من الماء المثلج (يجب أن تكون درجة الحرارة 0 ± 0.1 درجة مئوية).

زجاجة درجة الحرارة المنخفضة: سعة 3.57 لتر، تحتوي على خليط من بلورات ثلجية منخفضة درجة الانصهار، ويفضل أن تكون عند -7.6 درجة مئوية.

أجهزة قياس درجة الحرارة: تتكون من مزدوجة حرارية وفولتميتر رقمي. يُفضل أن تكون المزدوجة الحرارية مصنوعة من سلك نحاسي بقطر 0.2 مم وسلك كونستانتان.

الفولتميتر الرقمي: نطاق القياس 2 ملي فولت، دقة القياس 1 ميكرو فولت.

كوب العينة: مصنوع من النحاس، قطره 3.5 سم، وارتفاعه 5 سم، مزود بغطاء.
