تتمثل الوظيفة الأساسية لهذا الجهاز في تطبيق حمل رأسي على التربة المتجمدة دون الإخلال ببنيتها الأصلية وحالة الإجهاد من أجل تحديد معاييرها الميكانيكية الرئيسية مثل الانضغاطية ومعامل التشوه.

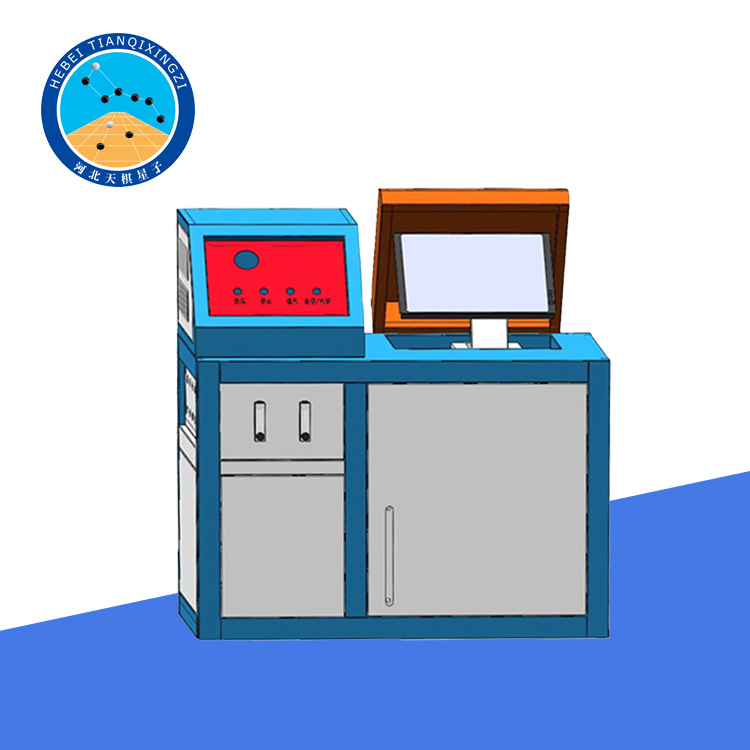

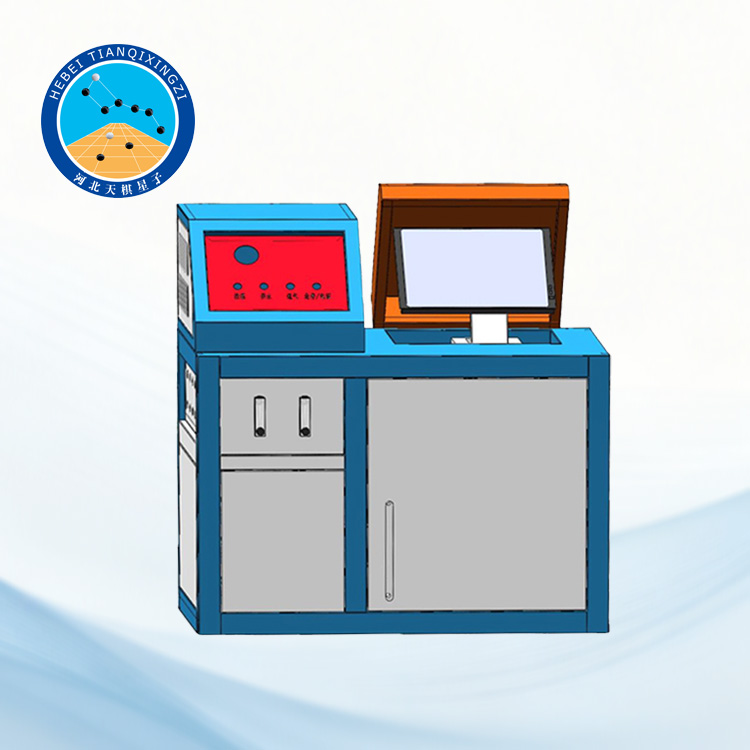

جهاز اختبار ضغط التربة المتجمدة في الموقع

الموديل: TGSYB-1

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز اختبار انضغاط التربة المتجمدة في الموقع TGSYB-1 من قبل شركتنا وفقًا لمتطلبات الاختبار الواردة في القسم 39، "اختبار انضغاط التربة المتجمدة في الموقع"، من المعيار الوطني GB/T 50123-2019 "طرق الاختبار الجيوتقني". يُستخدم هذا الجهاز بشكل أساسي لتحديد معامل الترسيب الحجمي ومعامل انضغاط التربة المتجمدة غير المضطربة داخل المختبر. كما يُستخدم لحساب هبوط أساسات التربة المتجمدة نتيجة الذوبان والانضغاط. يُناسب هذا الجهاز طبقات التربة المتجمدة المتكونة من أنواع مختلفة من التربة باستثناء الصخور الكبيرة.

يتوافق مع معايير الاختبار التالية:

GB/T50123 "معيار طرق الاختبار الجيوتقني"؛

TB10102-2010 "إجراءات الاختبار الجيوتقني للسكك الحديدية"؛

ASTM D5520 - تحديد خصائص الزحف للتربة المتجمدة في المختبر عن طريق الضغط أحادي المحور

ASTM D7300 - تحديد خصائص مقاومة التربة المتجمدة في المختبر عند معدل إجهاد ثابت

ثانيًا: المعايير الفنية الرئيسية

١. الجهد الكهربائي المقنن: ٢٢٠ فولت/٥٠ هرتز

٢. القدرة المقننة: ٥.٥ كيلوواط

٣. طريقة الضغط: تحكم حاسوبي (هيدروليكي)

٤. نطاق الضغط: من ٠ إلى ٦٠٠ كيلو نيوتن، يُضبط الضغط حسب مساحة سطح العينة (من ٠ إلى ١٠٠٠ كيلو نيوتن للعينات الكبيرة الاختيارية)

٥. قالب الضغط الحراري: ٥٠٢٦ سم²

٦. أقصى شوط للأسطوانة الهيدروليكية: ١٥٠ مم

٧. مستشعر التشوه: ٠-١٠٠ مم، دقة ٠.٠١ مم

٨. نطاق التحكم في درجة حرارة إمداد الماء: (٠.٥-١٠٠) درجة مئوية

٩. طريقة إمداد الماء: تحكم قابل للبرمجة

١٠. نطاق تحميل مضخة التحميل: ٠-١.٢ ميجا باسكال

١١. بيانات الاختبار: تتم عملية الاختبار عن طريق التحميل المُتحكم به حاسوبيًا، حيث يتم جمع بيانات تغيرات درجة الحرارة والتشوه تلقائيًا، وإنشاء منحنيات وجداول الاختبار تلقائيًا.

١٢. يتوفر من هذا الجهاز طرازان اختياريان: TGSYB-1-1 (قناة واحدة) وTGSYB-1-2 (قناتان).

١٣. لتحسين الاختبار الميداني، يمكن تركيب هذا الجهاز في مكتب حاوية صغير. يمكن تخصيص مواصفات الحاوية (بما في ذلك أثاث المكتب وتكييف الهواء).

١٤. يجب أن يكون موقع الاختبار مُجهزًا بمولد كهربائي ومثبت جهد لا يقل عن ١٠ كيلو واط. يمكن توفير هذه المكونات من قِبل المستخدم أو تركيبها على الحاوية.

15. لا يُوفر المستخدم أوزان التحميل (أقصى حمولة مُحددة + ما لا يقل عن طنين).

ملاحظة: يتكون هذا المنتج من وحدة الاختبار الرئيسية (نظام تحكم حاسوبي + نظام إمداد مياه بدرجة حرارة ثابتة + نظام تحميل هيدروليكي)، وإطار الاختبار، والرافعات، ومكونات أخرى.
