صُمم جهاز قياس حرارة إماهة الأسمنت بالطريقة المباشرة لإجراء قياسات دقيقة للحرارة المنبعثة أثناء عملية إماهة الأسمنت؛ مما يتيح تقييم معدلات التصلب وجودة الخلطات، فضلاً عن التنبؤ بمدى متانة مواد البناء، وذلك في كل من البيئات المختبرية والصناعية.

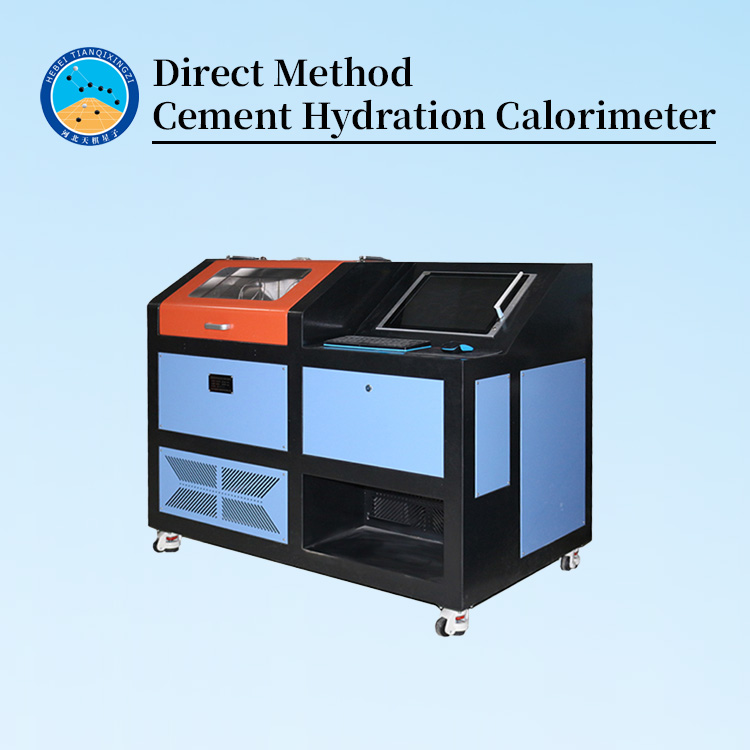

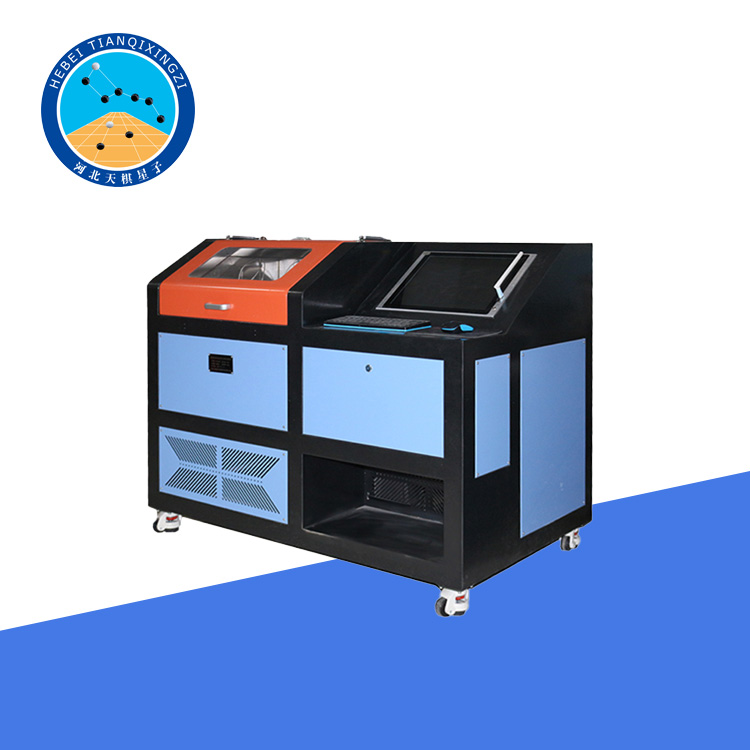

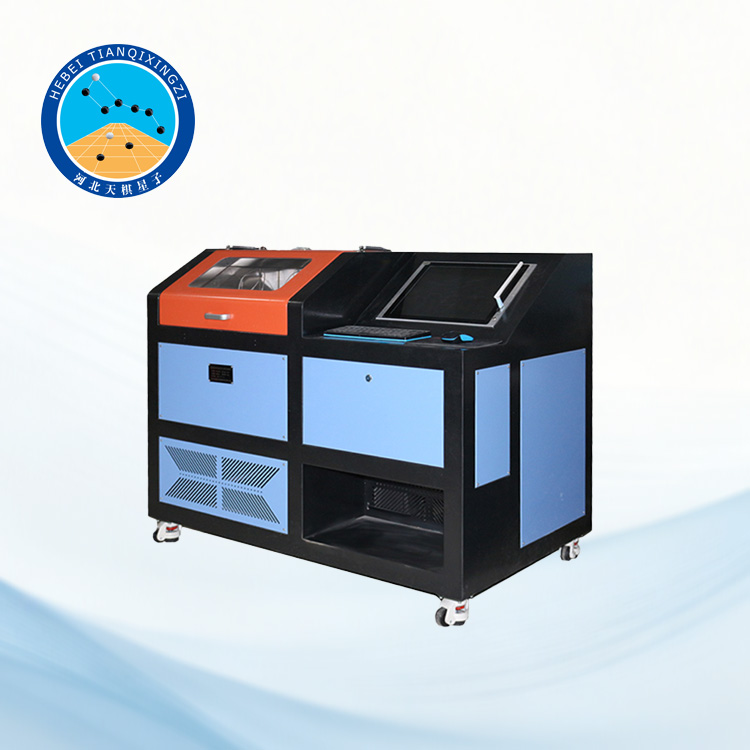

جهاز اختبار حرارة إماهة الأسمنت بالطريقة المباشرة

الموديل: SN2025-AC004

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز اختبار حرارة إماهة الأسمنت ذي الطريقة المباشرة من سلسلة SN2025-AC بواسطة شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd.، وذلك وفقاً للمعيار GB/T12959-2024 بعنوان "طريقة تحديد حرارة إماهة الأسمنت".

في أعقاب التحديثات التي طرأت على النظام، تقدم هذه السلسلة من المنتجات حلاً آلياً بالكامل لاختبار حرارة إماهة الأسمنت، يتسم بالبساطة والملائمة وسهولة الاستخدام. وقد خضعت هذه الأجهزة لعملية تحسين شاملة، حيث تم تثبيت مستشعرات حرارة متعددة القنوات في الواجهة الأمامية لخزان المياه؛ وذلك لضمان تقليل المسارات الحرارية، وتحقيق معدلات سريعة لالتقاط درجات الحرارة، وضمان حساسية عالية. ويقوم نظام جمع البيانات متعدد القنوات برصد التغيرات في القيم الحرارية وجمعها في الوقت الفعلي، ومن ثم نقلها إلى جهاز الحاسوب. وبدوره، يقوم البرنامج بحساب إجمالي الحرارة المتراكمة والمتبددة داخل المسعر تلقائياً، ليُخرج بذلك قيمة حرارة إماهة الأسمنت بعد مرور فترات زمنية تتراوح بين 3 إلى 7 أيام، أو بعد 28 يوماً (مع إمكانية الاطلاع على نتائج حرارة الإماهة في أي وقت). كما تتيح الأجهزة إمكانية إجراء الاختبارات أحادية القناة وتشغيلها وإجراء حساباتها بشكل مستقل.

ثانياً: المعايير المطبقة

GB/T12959-2024: تعيين حرارة إماهة الأسمنت

EN196-9:2010: التعيين الكمي لحرارة الإماهة – الطريقة شبه الكظيمة

SL/T 352-2020: إجراءات اختبار الخرسانة الهيدروليكية

JTG 3420—2020: إجراءات اختبار الأسمنت والخرسانة الأسمنتية في هندسة الطرق السريعة

DL/T 5150-2017: إجراءات اختبار الخرسانة الهيدروليكية

JTS/T 236-2019: المواصفات الفنية لاختبار وفحص الخرسانة في هندسة الممرات المائية، وغيرها من المعايير ذات الصلة.

III. مكونات الجهاز وهيكله:

l حمام مائي دائري ذو درجة حرارة ثابتة ومنخفضة للغاية

l نظام متعدد القنوات لرصد درجات الحرارة

l برنامج تحليل حرارة الإماهة

IV. دليل الاختيار:

جهاز اختبار حرارة إماهة الأسمنت (الطريقة المباشرة) SN2025-AC004 (4 قنوات)

جهاز اختبار حرارة إماهة الأسمنت (الطريقة المباشرة) SN2025-AC008 (8 قنوات)

جهاز اختبار حرارة إماهة الأسمنت (الطريقة المباشرة) SN2025-AC012 (12 قناة)

جهاز اختبار حرارة إماهة الأسمنت (الطريقة المباشرة) SN2025-AC016 (16 قناة)

قابل للتخصيص لتلبية متطلبات العملاء

V. المواصفات الفنية الرئيسية

1) حمام مائي دائري فائق الانخفاض لدرجة الحرارة الثابتة

l عدد فتحات العينات: 0.8 فتحة (قابلة للتخصيص لتتسع لـ 32-48 فتحة)

l طريقة التحكم: تحكم حاسوبي أوتوماتيكي بالكامل

l طريقة التسخين: التسخين بواسطة أنابيب تسخين

l طريقة التبريد: التبريد بواسطة ضاغط

l نطاق درجة حرارة الحمام المائي: 10 ~ 90 درجة مئوية (قابل للتخصيص حتى -40 درجة مئوية، وقابل للضبط)

l الدقة: ±0.1 درجة مئوية (قابلة للتخصيص حتى ±0.005 درجة مئوية)

l حلقة التثبيت الخاصة بالحمام المائي قابلة للإزالة، مما يتيح استخدامه كخزان معالجة أو كحمام مائي ذي درجة حرارة ثابتة.

2) نظام متعدد القنوات لاكتساب بيانات درجة الحرارة

l نظام متعدد القنوات لاكتساب درجة الحرارة: يعتمد على مستشعر حرارة ثلاثي الأسلاك من نوع مقاومة البلاتين PT100، ويتميز بحماية من الدوائر القصيرة وحساسية عالية. (في المقابل، تعاني المستشعرات المماثلة الأخرى من طول مفرط في الدوائر الكهربائية، وضعف في الحساسية، وانخفاض في الدقة).

l نطاق القياس: -50 ～ 150 درجة مئوية

l الدقة (التمييز): ±0.001 درجة مئوية

l الصلاحية (الدقة): ±0.005 درجة مئوية

l سرعة جمع البيانات: من ثانية واحدة إلى ساعة واحدة (قابلة للضبط بحرية)

l يتميز بوظيفة المعايرة المستقلة متعددة النقاط لكل قناة (بما يتوافق مع وظيفة المعايرة في وحدة التحقق)

3) برنامج تحليل حرارة الإماهة

يتيح برنامج التحليل ضبط معايير اختبار حرارة الإماهة، كما يقوم تلقائياً ببدء وإيقاف عملية جمع البيانات وفقاً لإعدادات البرنامج المُحددة مسبقاً. وأثناء سير الاختبار، يتولى البرنامج تلقائياً حساب بيانات النتائج. ويتمتع كل قناة بالقدرة على جمع البيانات وتحليلها بشكل مستقل، كما تتيح واجهة المستخدم عرض حالة جمع البيانات والرسوم البيانية الخاصة بكل قناة في الوقت الفعلي.

ويتميز البرنامج بخاصية التصحيح التلقائي لدرجة الحرارة، فضلاً عن نطاق معايرة يغطي 7 نقاط. ويمكن ربط برنامج التحليل الخاص بهذا النظام بأي جهاز حاسوب آخر، وذلك لضمان عدم توقف التجربة جراء أي طوارئ غير متوقعة، مثل انقطاع التيار الكهربائي في المختبر أو حدوث أعطال في جهاز الحاسوب الرئيسي. ويقوم البرنامج تلقائياً بحساب إجمالي الحرارة المتراكمة والمتبددة داخل جهاز قياس السعرات (Calorimeter)؛ وذلك لتحديد قيمة حرارة إماهة الأسمنت بعد مرور فترات زمنية تتراوح بين 3 إلى 7 أيام، أو بعد مرور 28 يوماً.
