تم تصميم غرفة اختبار التجميد والذوبان السريع للخرسانة لتقييم مقاومة عينات الخرسانة لدورات التجميد والذوبان، وذلك من خلال تحديد عدد دورات التجميد والذوبان السريع التي يمكن أن تتحملها العينات في ظروف التجميد في الماء والذوبان في الماء، أو من خلال حساب معامل المرونة الديناميكي النسبي للخرسانة باعتباره مؤشرًا على متانتها ومقاومتها لدورات التجميد والذوبان.

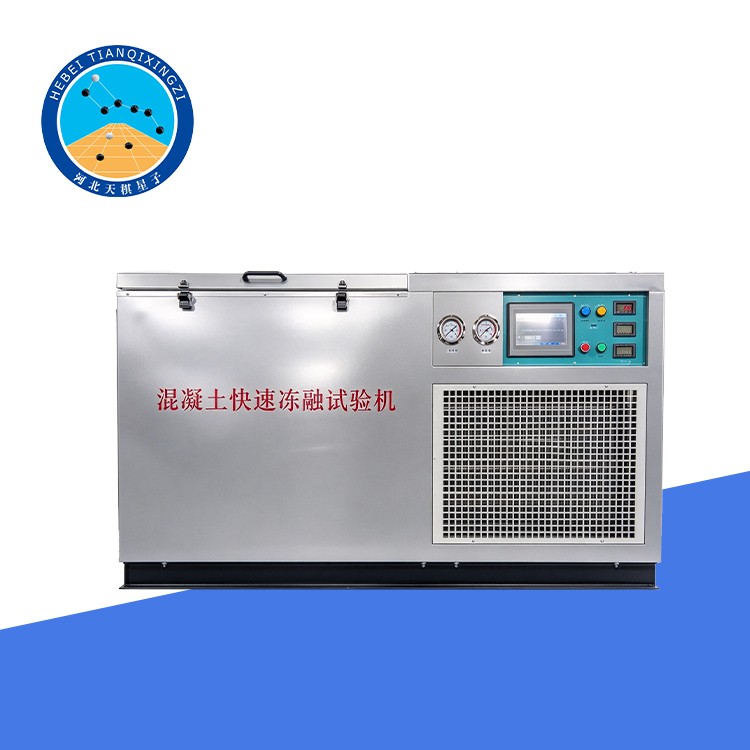

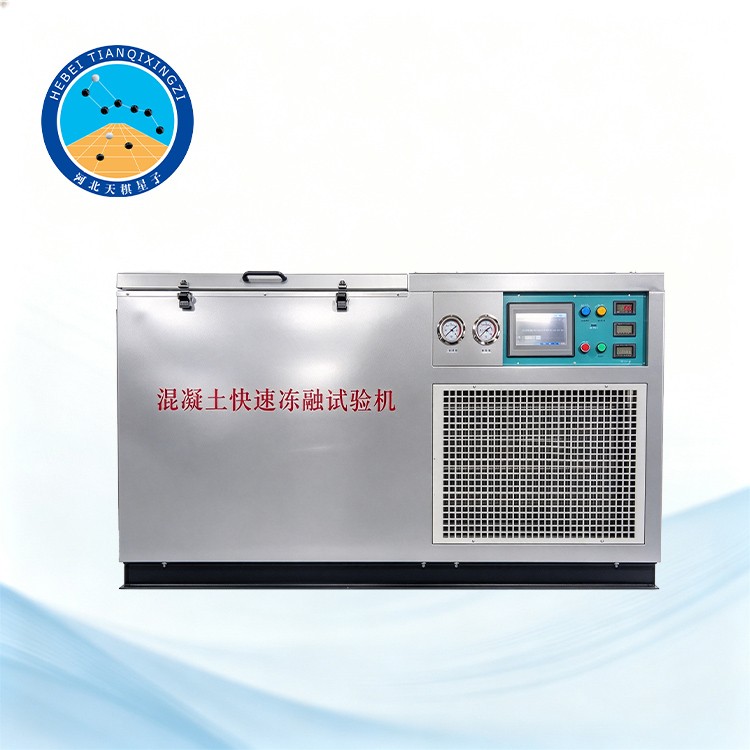

حجرة اختبار التجميد والذوبان السريع للخرسانة

طراز: TD50082-5

I. مقدمة عن المنتج

تم تصميم الجهاز لتلبية متطلبات المعايير ذات الصلة، بما في ذلك GB/T 50082-2009، المعيار الخاص بطرق اختبار الأداء طويل الأمد ومتانة الخرسانة العادية؛ وJG/T 243-2009، معدات اختبار مقاومة الخرسانة للتجميد والذوبان؛ وASTM C666، طريقة الاختبار القياسية لتحديد مقاومة الخرسانة للتجميد والذوبان السريع؛ وDL/T 5150-2001، مدونة اختبار الخرسانة الهيدروليكية.

تعتمد آلة اختبار التجميد والذوبان السريع للخرسانة على تقنية ذكية لتخزين الطاقة الحرارية، وتتميز بتصميم مُحسّن وهيكل أكثر إحكامًا وكفاءة أعلى في استهلاك الطاقة. كما تعمل بمستوى ضوضاء منخفض، حيث لا يتجاوز الحد الأقصى لمستوى الضوضاء داخل المختبر 60 ديسيبل. بالإضافة إلى ذلك، يوفر الجهاز أداءً تشغيليًا مستقرًا وحساسية أقل للتغيرات في درجة حرارة البيئة المحيطة.

وهو مناسب بشكل خاص لمختبرات اختبار الخرسانة الصغيرة، والمؤسسات البحثية التي تُجري اختبارات خارج نطاق الإنتاج الكمي، وتطبيقات الاختبار في مواقع البناء، حيث يلزم تقييم مقاومة الخرسانة لدورات التجمد والذوبان.

ثانياً. طرازات المنتجات الموصى بها

1. TD50082-10A — غرفة اختبار التجمد والذوبان السريع للخرسانة (طراز مدمج)

2. TD50082-16A — غرفة اختبار التجمد والذوبان السريع للخرسانة (طراز مدمج)

3. TD50082-16B — غرفة اختبار التجمد والذوبان السريع للخرسانة (طراز منفصل)

4. TD50082-28A — غرفة اختبار التجمد والذوبان السريع للخرسانة (طراز مدمج)

5. TD50082-28B — غرفة اختبار التجمد والذوبان السريع للخرسانة (طراز منفصل)

ثالثاً. المواصفات الفنية

(1) غرفة اختبار التجمد والذوبان السريع للخرسانة (تتسع لـ 3 مجموعات، كل مجموعة تضم 10 عينات)

1. نطاق درجة الحرارة: من -25 درجة مئوية إلى +25 درجة مئوية (قابل للضبط من قِبل المستخدم)

2. تجانس درجة الحرارة: بين نقاط القياس (لم تُحدد قيمة دقيقة)

3. دقة القياس: ±0.5 درجة مئوية؛ دقة العرض: 0.06 درجة مئوية

4. سعة العينات: 10 عينات

5. الأبعاد الكلية (الطول × العرض × الارتفاع): 1300 × 850 × 900 مم

6. القدرة الإجمالية: 2.8 كيلوواط

(2) غرفة اختبار التجميد والذوبان السريع للخرسانة الأسمنتية (تتكون من 5 وحدات، بسعة 16 عينة):

1. نطاق درجة الحرارة: من -25 درجة مئوية إلى 25 درجة مئوية (قابل للضبط من قِبل المستخدم)

2. تجانس درجة الحرارة: (محدد عبر جميع النقاط)

3. دقة القياس: ±0.5 درجة مئوية؛ دقة العرض: 0.06 درجة مئوية

4. سعة العينات: 16 عينة

5. الأبعاد الخارجية: 1700 × 800 × 1000 مم (الطول × العرض × الارتفاع)

6. القدرة الإجمالية: 3 كيلوواط

(3) غرفة اختبار الخرسانة لدورات التجميد والذوبان السريع (تتسع لـ 9 مجموعات بإجمالي 28 عينة)

1. السعة القصوى للعينات: 9 مجموعات + عينة واحدة مركزية

2. نطاق درجة الحرارة: من -25 درجة مئوية إلى +25 درجة مئوية (قابل للضبط من قِبل المستخدم)

3. تجانس درجة الحرارة: بين نقاط القياس (لم تُحدد قيمة دقيقة)

4. دقة القياس: ±0.5 درجة مئوية؛ دقة العرض: 0.06 درجة مئوية

5. سعة العينات: 28 عينة

6. أبعاد الوحدة الداخلية (الطول × العرض × الارتفاع): 1120 × 810 × 720 مم

7. أبعاد الوحدة الخارجية (الطول × العرض × الارتفاع): 1400 × 700 × 800 مم

8. أبعاد خزانة التحكم (الطول × العرض × الارتفاع): 500 × 400 × 200 مم

9. مصدر الطاقة: تيار متردد (AC) 380 فولت / 20 أمبير، ثلاثي الأطوار، رباعي الأسلاك

10. قدرة التشغيل: 3.6 كيلوواط

رابعاً. مبدأ العمل

تعمل غرفة اختبار التجمد والذوبان السريع للخرسانة من خلال تعريض عينات الخرسانة لدورات متكررة من التجمد والذوبان في ظل ظروف درجات حرارة مضبوطة. وأثناء الاختبار، تقوم الغرفة بتنظيم درجة الحرارة تلقائيًا وفقًا لبرنامج الاختبار المُعد مسبقًا، مما يتيح للعينات الخضوع لعمليات متكررة من التجمد والذوبان.

ويمكن رصد التغيرات في الخصائص الفيزيائية والديناميكية للعينات لتقييم مدى مقاومتها للتلف الناتج عن التجمد والذوبان. وتوفر نتائج الاختبار معلومات قيّمة لتقييم متانة الخرسانة ومقارنة أداء خلطات خرسانية مختلفة.

خامساً: الميزات والمزايا الرئيسية

1. نطاق واسع للتحكم في درجة الحرارة: يتيح نطاق درجات الحرارة القابل للضبط، من -25 درجة مئوية إلى +25 درجة مئوية، توفير الظروف الحرارية اللازمة لاختبارات التجميد والذوبان السريع.

2. التنظيم التلقائي لدرجة الحرارة: يحافظ نظام التحكم على ظروف درجات الحرارة المبرمجة طوال دورة الاختبار.

3. تصميم موفر للطاقة: تساعد تقنية التخزين الذكي للطاقة الحرارية في تحسين كفاءة استهلاك الطاقة، وتدعم في الوقت ذاته تصميمًا مدمجًا للمعدات.

4. التشغيل منخفض الضوضاء: يساعد التصميم المُحسَّن في تقليل الضوضاء الناتجة أثناء التشغيل، مما يجعل المعدات مناسبة لبيئات المختبرات.

5. خيارات متعددة للسعة: تتوفر سعات مختلفة لاستيعاب العينات، وذلك لتلبية احتياجات المختبرات ذات أحجام العمل المتفاوتة.

6. تكوينات مدمجة وأخرى منفصلة: يمكن للمستخدمين اختيار التكوين الأنسب بناءً على المساحة المتاحة في المختبر، وظروف التركيب، ومتطلبات الاختبار.

سادساً. التطبيقات

تُعد هذه المعدات مناسبة لتقييم مقاومة الخرسانة لدورات التجمد والذوبان، وهي الخرسانة المستخدمة في الطرق والجسور والمنشآت الهيدروليكية والأنفاق وغيرها من المشاريع الإنشائية المعرضة لعمليات التجمد والذوبان المتكررة.

وتشمل مجالات الاستخدام النموذجية ما يلي:

أبحاث متانة الخرسانة وتقييم أدائها؛

فحص جودة مواد البناء؛

إجراء اختبارات مقارنة بين خلطات خرسانية مختلفة؛

الأبحاث المختبرية حول التلف الناتج عن التجمد والذوبان؛

ضبط الجودة في عمليات إنتاج الخرسانة والمشاريع الإنشائية.
