تم تصميم جهاز الاختبار الهيدروليكي لزحف الخرسانة تحت الضغط لإجراء اختبارات مستمرة في ظل ظروف تحميل محكومة، مما يجعله مناسبًا لدراسة التشوهات المعتمدة على الزمن في عينات الخرسانة.

جهاز هيدروليكي أوتوماتيكي لاختبار زحف الخرسانة تحت الضغط

طراز: TDH-XBY3

I. نظرة عامة على المنتج

صُمم جهاز الاختبار الهيدروليكي الأوتوماتيكي لقياس زحف الخرسانة تحت الضغط، وذلك بهدف قياس التشوه الذي يطرأ على أسطوانات الخرسانة بمرور الوقت تحت تأثير حمل ضغط ثابت (يُقدر عادةً بنحو 30% من حمل الانهيار). يُعرف هذا التشوه، الذي يتزايد تدريجياً مع استمرار التحميل، باسم "زحف الخرسانة تحت الضغط".

يُعد هذا الجهاز ملائماً لإجراء اختبارات الزحف تحت الضغط أحادي المحور على عينات الخرسانة، وذلك في ظل ظروف مضبوطة من حيث درجة الحرارة والرطوبة. وقد صُنع الجهاز وفقاً للمعايير الوطنية والمعايير المعتمدة في قطاع الإنشاءات، وهو يلبي متطلبات مراكز البحوث، والكليات، والجامعات، والجهات المعنية بتصميم الخرسانة، وأعمال الإنشاءات، وضبط الجودة، لإجراء اختبارات زحف الخرسانة.

II. ميزات المنتج

1. تم تزويد جهاز الاختبار برافعة هيدروليكية مزدوجة ذاتية القفل، ونظام تحكم هيدروليكي آلي، ووحدة تحكم تعتمد على حاسوب دقيق. ويتميز الجهاز بمستوى عالٍ من الأتمتة، وسهولة التشغيل، والأداء المستقر، والتحكم المريح.

2. يوفر النظام خاصية عرض الضغط لحظياً، ويدعم عمليات الضغط التلقائي، والتحكم في ثبات الضغط، وتفريغ الضغط. كما يتيح النظام إمكانية التشغيل اليدوي عبر وحدة التحكم، مع تخزين بيانات الاختبار بشكل فوري.

3. تتميز الواجهة سهلة الاستخدام بقوائم توجيهية باللغة الصينية، بالإضافة إلى خاصية حفظ البيانات عند انقطاع التيار الكهربائي؛ مما يتيح استكمال الاختبار بعد إعادة تشغيل الجهاز.

4. يعتمد هيكل جهاز اختبار الزحف (creep testing) تصميماً تجميعياً معيارياً، مما يسهل عملية نقله وتركيبه في الموقع وتشغيله.

5. يمكن تعديل ارتفاع التحميل في إطار اختبار الزحف، مما يتيح تكديس العينات وفقاً لأبعادها. وفي فترات تزايد الطلب على الاختبار، يمكن لكل وحدة استيعاب عينتين في آنٍ واحد، مما يساعد في تقليل الاستثمارات المطلوبة للمعدات.

ثالثاً. المعايير الفنية

مصدر الطاقة: 380 فولت

أقصى قوة اختبار: 500 كيلو نيوتن

نطاق قياس القوة: 0 – 500 كيلو نيوتن

نسبة الخطأ في القياس: ±1%

أقصى مسافة بين اللوحين العلوي والسفلي: 800 مم

أبعاد وحدة التحكم: 1000 مم × 600 مم × 1200 مم (الطول × العرض × الارتفاع)

أبعاد وحدة التحميل: 380 مم × 360 مم × 1550 مم (الطول × العرض × الارتفاع)

الوزن الصافي: وحدة التحميل: حوالي 240 كجم؛ وحدة التحكم: حوالي 220 كجم

رابعاً. تهيئة المنتج

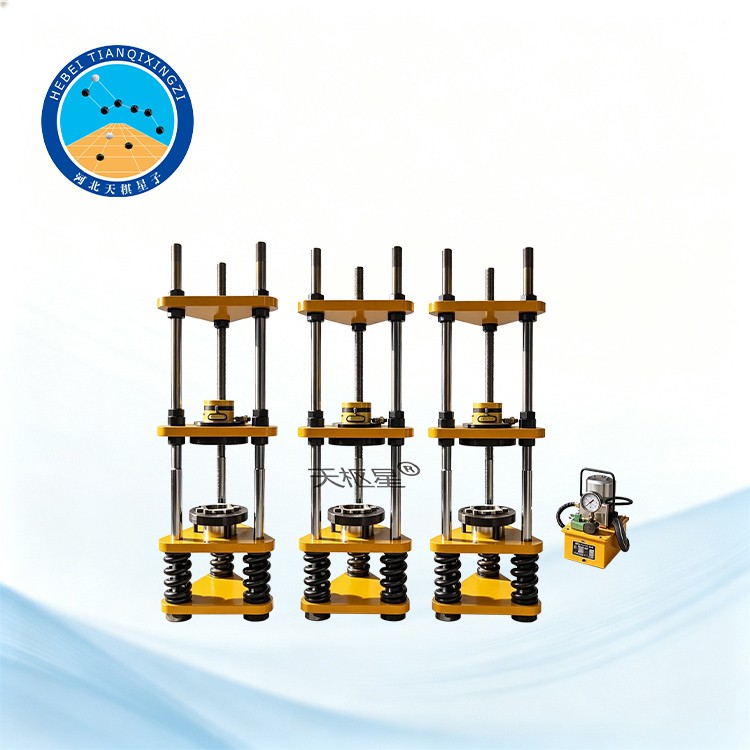

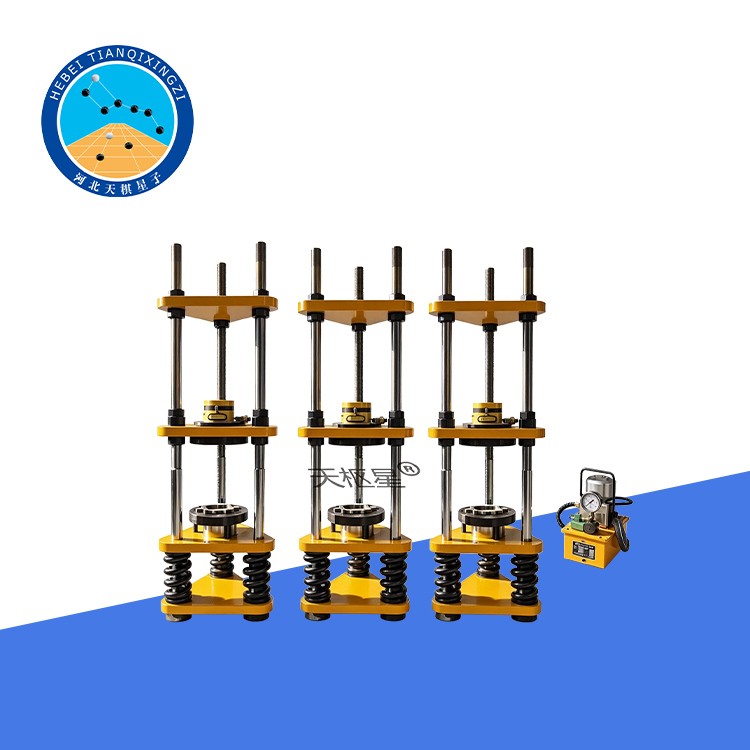

يتكون جهاز الاختبار من جزأين رئيسيين: وحدة التحميل ونظام التحكم.

1. وحدة التحميل

تتكون وحدة التحميل بشكل أساسي من رافعة هيدروليكية مزدوجة الفعل ذاتية القفل، وإطار ارتكاز، ونظام تسوية تلقائي. كما تم تزويد رأس التحميل بوصلة كروية متحركة تتكيف تلقائياً مع أي ميل طفيف في الاتجاه الرأسي، والذي قد ينجم عن تباين في ارتفاع العينة. ويضمن ذلك تلامساً وثيقاً بين أسطح التحميل العلوية والسفلية والعينة، مما يساعد في تحقيق توزيع منتظم للحمل.

تتصل وحدة التحميل بنظام التحكم عبر خرطومين للزيت الهيدروليكي ومستشعرات للضغط. وتُنفَّذ جميع العمليات من خلال نظام التحكم.

2. نظام التحكم

يتكون نظام التحكم بشكل أساسي من مكونات التحكم الكهربائية، ووحدة إمداد الزيت، ووحدة التحكم في تدفق الزيت، ووحدة التحكم في الضغط الثابت، ووحدة تحكم تعتمد على حاسوب دقيق.

يُزوَّد كل نظام تحكم -ضمن تجهيزاته القياسية- بثلاث وحدات تحميل، يمكن التحكم في كل منها بشكل مستقل، سواء في الوضع التلقائي أو اليدوي.

خامساً. التطبيقات

يُعد جهاز الاختبار الهيدروليكي الأوتوماتيكي لقياس زحف الخرسانة تحت الضغط مناسباً لدراسة سلوك التشوه طويل الأمد للخرسانة عند تعرضها لأحمال ضغط مستمرة. ويمكن استخدامه في مجالات أبحاث مواد الخرسانة، ودراسات الهندسة الإنشائية، والاختبارات المعملية؛ وذلك لتقييم خصائص الزحف في الخرسانة تحت ظروف بيئية وتحميلية محددة.

كما يُعد هذا الجهاز ملائماً للاستخدام في مراكز الأبحاث، والجامعات، ومختبرات مواد البناء، وهيئات فحص الجودة المعنية بتقييم أداء الخرسانة.

سادساً. مزايا نظام التحكم الآلي

يتيح نظام التحكم المتكامل، الذي يجمع بين التقنيات الهيدروليكية والحاسوبية الدقيقة، ضبطاً دقيقاً للأحمال ومراقبة مستمرة للضغط طوال فترة الاختبار. ويمكن تشغيل كل قناة تحميل بشكل مستقل، مما يسمح باختبار عينات متعددة في آن واحد تحت ظروف اختبار مختلفة.

كما تساهم خاصية الحفاظ التلقائي على ضغط ثابت في الإبقاء على حمل الضغط المحدد لفترات اختبار طويلة، مما يقلل من الحاجة إلى إجراء تعديلات يدوية متكررة. وبالإضافة إلى ذلك، يتوفر خيار التحكم اليدوي عند الحاجة، سواء لأغراض الإعداد أو الفحص أو إجراء تعديلات تشغيلية.
