يُستخدم حمام لو شاتيليه المائي لتحديد ثبات الأسمنت لتحديد ثبات عجينة الأسمنت، بما في ذلك طريقة لو شاتيليه وطريقة الكعكة. ويُستخدم على نطاق واسع كمعدات مختبرية متخصصة في مصانع الأسمنت، وقطاع الإنشاءات، ومؤسسات البحث العلمي، والمؤسسات التعليمية.

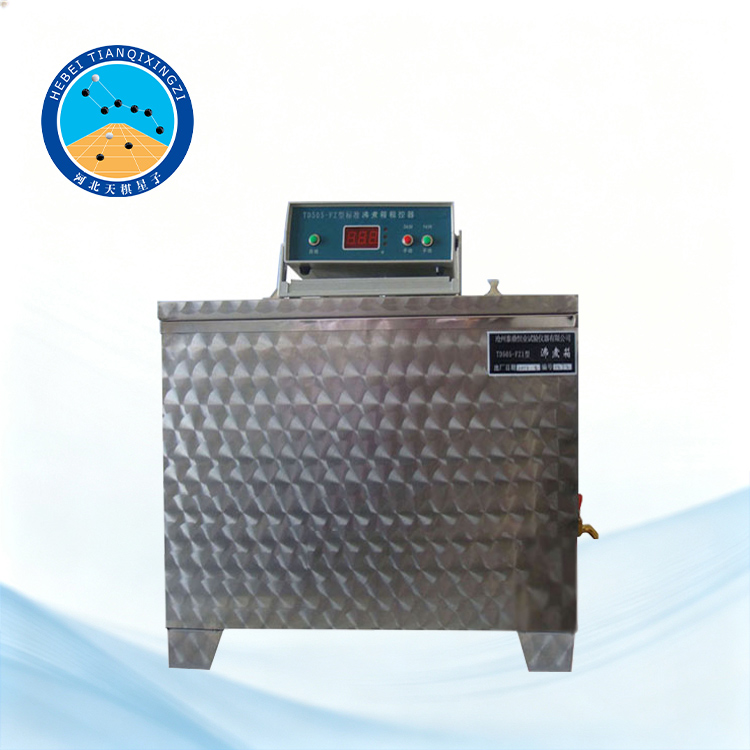

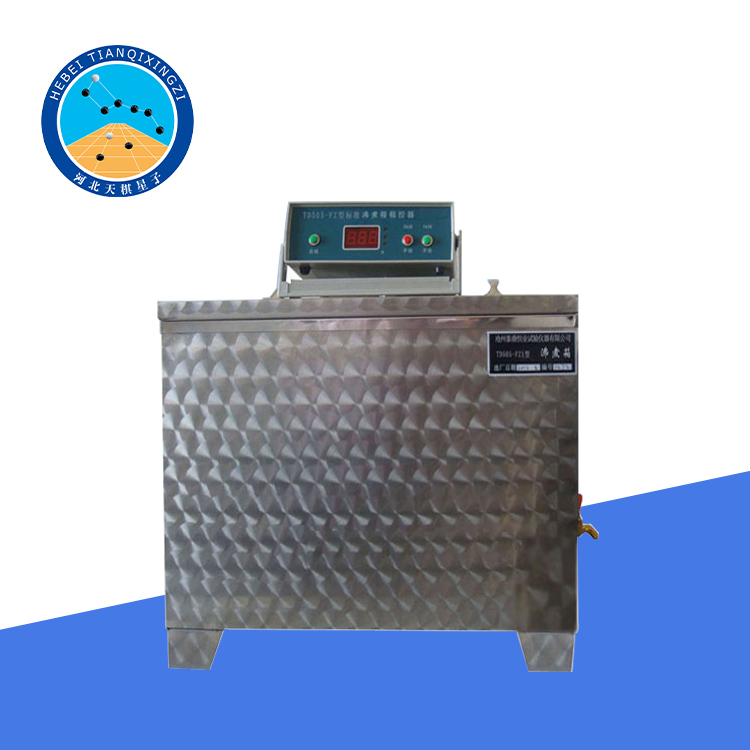

حمام مائي لوشاتيليه لتحديد ثبات الأسمنت

الموديل: TD505-FZ

أولاً: مقدمة عن المنتج

حمام لو شاتيليه المائي المصنوع من الفولاذ المقاوم للصدأ هو جهاز اختبار مساعد تم تصميمه وتصنيعه وفقًا لمتطلبات JC/T 955-2005، طرق تحديد كمية الماء اللازمة للقوام القياسي وزمن الشك وثبات عجينة الأسمنت. ويمكنه التحكم تلقائيًا في تسخين الماء داخل الحجرة حتى الغليان، والحفاظ على حالة الغليان لمدة زمنية محددة.

المعايير المرجعية: JC/T 955-2005، GB/T 1346، TAPPI T 227، ISO 5267-2

ثانيًا: السمات الهيكلية

١. حجرة الغليان

تتكون حجرة الغليان من صندوق الغليان، ووحدة التحكم، وكابل التوصيل.

يتكون صندوق الغليان بشكل أساسي من المكونات التالية: الغطاء (١)، والجدران الداخلية والخارجية (٢)، وشبكة الدعم (٣)، وطبقة العزل (٤)، وأنبوب التسخين الكهربائي (٥)، وصمام التصريف (٦)، والمقبض (٧)، وفتحة التهوية (٨)، ومجرى منع تسرب الماء (٩)، وصندوق التوصيل (١٠).

صُنع كل من جسم الصندوق وشبكة الدعم من الفولاذ المقاوم للصدأ، مع سطح خارجي مصقول.

٢. وحدة التحكم

تتكون وحدة التحكم من خزانة التحكم، ولوحة منطق التحكم FZH-3، واللوحة الأساسية، واللوحة الأمامية.

اللوحة الأساسية مزودة بمرحل تيار متردد ومقبس للوحة المنطق، حيث تُركّب لوحة منطق التحكم. كما يُركّب عليها مصدر طاقة مُنظّم.

اللوحة الأمامية مزودة بمفاتيح تحكم وأزرار ومؤشرات ضوئية متنوعة. يوجد في الجزء الخلفي من الهيكل مقبس إدخال الطاقة، ومقبس إخراج الحمل، ولوحة الصمامات. يتم توصيل اللوحة الأمامية واللوحة الأساسية بواسطة قابس ومقبس ذي ١٦ سنًا.

ثالثًا: المواصفات الفنية

١. أقصى درجة حرارة للغليان: ١٠٠ درجة مئوية

٢. السعة الاسمية لحجرة الغليان: ٣١ لترًا

٣. مدة التسخين: ٣٠ دقيقة ± ٥ دقائق

٤. التحكم في مدة الغليان: ٣ ساعات ± ٥ دقائق

٥. قدرة السخان: ١ كيلوواط/٢٢٠ فولت، ٣ كيلوواط/٢٢٠ فولت

٦. مقاومة التيار المستمر للسخان: ٤٨٫٣ ± ١ أوم (١ كيلوواط)؛ ١٦٫١ ± ١ أوم (٣ كيلوواط)

٧. مقاومة العزل: >٥ ميجا أوم

٨. استهلاك الطاقة لوحدة التحكم: ٢٥ واط

٩. أبعاد حجرة الغليان: ٤٦٣ × ٢٩٣ × ٣٤٧ مم

١٠. أبعاد وحدة التحكم: ٢٨٠ × ٢٤٠ × ١٠٠ مم

١١. وزن حجرة الغليان: ١٥ كجم

١٢. وزن وحدة التحكم: ٣ كجم

رابعاً: إجراءات التشغيل

١. أضف الماء إلى حجرة الغليان حتى يصل عمق الماء إلى ١٨٠ مم من قاع الحجرة. أخرج عينات كعكة الأسمنت المعالجة أو قوالب لو شاتيليه من اللوح الزجاجي وضعها بشكل مسطح على حامل العينات. أو ضع قوالب لو شاتيليه أفقيًا على شبكة الدعم مع توجيه الإبرتين للأعلى.

٢. وصّل مصدر الطاقة بصندوق التحكم الكهربائي وشغّل مفتاح "التشغيل التلقائي". سيصل الماء في حجرة الغليان إلى درجة الغليان في غضون ٣٠ دقيقة تقريبًا، وبعدها سيتوقف أحد عناصر التسخين بقدرة ٣ كيلوواط تلقائيًا. بعد ٣ ساعات أخرى من الغليان، ستتوقف حجرة الغليان عن العمل تلقائيًا. ستظهر على الشاشة الرقمية ٢١٠ دقائق، وسيصدر جرس التنبيه داخل صندوق التحكم الكهربائي صوتًا.

بعد اكتمال عملية الغليان، قم بتصريف الماء عبر صنبور الماء الساخن النحاسي. افتح الغطاء واترك الحجرة تبرد إلى درجة حرارة الغرفة. أخرج العينات لإجراء الاختبارات اللاحقة.

٣. إذا كانت درجة حرارة الماء في حجرة الغليان أقل من ٢٠ درجة مئوية تقريبًا، فقم أولًا بتحريك المفتاح اليدوي الموجود على صندوق التحكم الكهربائي إلى وضع "التسخين" وسخّن الماء إلى ٢٠ درجة مئوية تقريبًا. ثم أطفئ المفتاح اليدوي وشغّل المفتاح "التلقائي" لبدء دورة التشغيل التلقائي.

4. يجب استخدام الماء النظيف العذب في حجرة الغليان، ويجب إزالة أي ترسبات أو رواسب بانتظام.

خامساً: قائمة التعبئة

١. حجرة الغليان: قطعة واحدة

٢. وحدة التحكم: قطعة واحدة

٣. رف العينات: قطعة واحدة

٤. دليل المستخدم: نسخة واحدة

٥. شهادة المطابقة: نسخة واحدة

ملاحظة: نظرًا لاستهلاك هذا المنتج للطاقة بشكل كبير نسبيًا، نوصي بتوصيله بمصدر الطاقة عبر قاطع دائرة هوائية. لذلك، لا يتضمن الشحن قابسًا كهربائيًا.
