تم تصميم خلاط معجون الأسمنت لتحضير معجون أسمنت متجانس لإجراء الاختبارات المخبرية الخاصة بـ القوام القياسي، وزمن الشك، وثبات حجم الأسمنت. وبفضل أداء الخلط الموثوق وسهولة التشغيل، فهو مناسب لمصانع الأسمنت، والمختبرات الإنشائية، والجامعات، ومؤسسات البحث العلمي، ومرافق مراقبة الجودة.

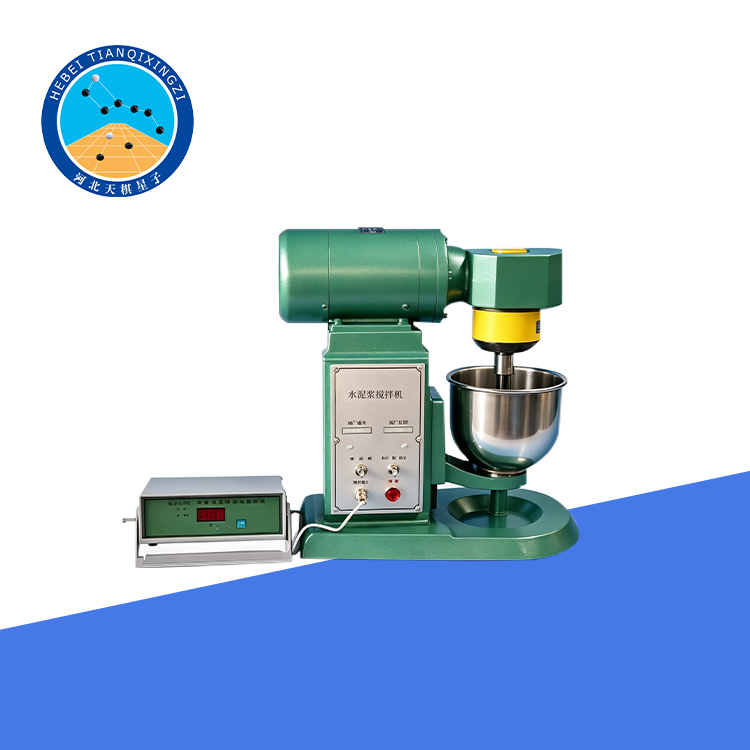

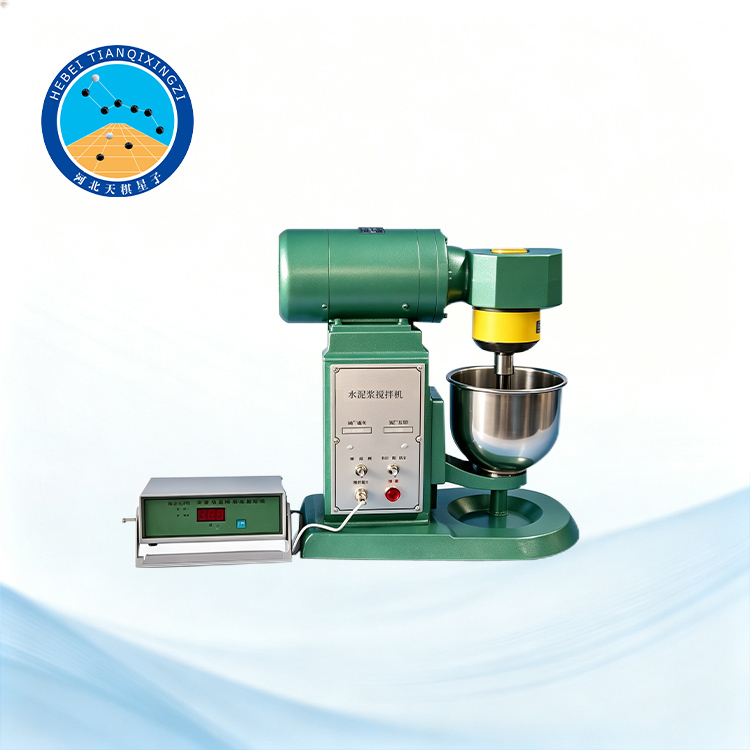

خلاط معجون الأسمنت المختبري

الموديل: TDJ-160

أولاً: ظروف التشغيل

1. درجة حرارة التشغيل: من 0 إلى 40 درجة مئوية

2. الرطوبة: ≤ 90% رطوبة نسبية

3. جهد التشغيل: 380 فولت ± 10%، 50 هرتز

4. معايير السلامة: متوافق مع المعيار الوطني GB/T5226.1-2019

ثانياً: الوظائف والمكونات

١. وظيفة الجهاز

صُمم خلاط عجينة الأسمنت المخبري لخلط الأسمنت والماء وفقًا للمعايير المحددة لإنتاج عجينة أسمنت متجانسة تُستخدم لتحديد قوام الأسمنت، وزمن التصلب، وسلامته.

يتوافق هذا المنتج مع المعايير الصينية ذات الصلة JC/T 729-2005 وGB/T 1346-2011، مع الإشارة إلى EN 196-3 وEN 196-1 وASTM C187. وهو جهاز أساسي في المختبرات لشركات تصنيع الأسمنت، وشركات البناء، والجامعات، والكليات، ومراكز الأبحاث.

٢. المكونات الرئيسية

الوحدة الرئيسية: قطعة واحدة

وحدة التحكم: قطعة واحدة

وعاء خلط من الفولاذ المقاوم للصدأ: قطعة واحدة

مقياس الخلوص: قطعة واحدة

ثالثًا: المواصفات الفنية

1. الدوران: سرعة منخفضة: 62±5 دورة في الدقيقة؛ سرعة عالية: 125±10 دورة في الدقيقة

2. الدوران: سرعة منخفضة: 140±5 دورة في الدقيقة؛ سرعة عالية: 285±10 دورة في الدقيقة

3. وعاء الخلط: سمك الجدار ≥ 3 مم، العمق 139 مم± 2 مم، القطر الداخلي 160 مم± 1 مم

٤. برنامج التحكم التلقائي: سرعة منخفضة: ١٢٠ ثانية ± ٣ ثوانٍ؛ توقف: ١٥ ثانية ± ١ ثانية؛ سرعة عالية: ١٢٠ ثانية ± ٣ ثوانٍ

٥. سعة وعاء الخلط: ٢.٥ لتر أو أكثر

٦. الخلوص بين شفرة الخلط والوعاء: ٢ مم ± ١ مم

٧. شفرة الخلط: فولاذ مقاوم للصدأ؛ القطر الخارجي لعمود الشفرة: ٢٠ مم ± ١ مم؛ وصلة ملولبة بين الشفرة وعمود الدوران: M١٦ × ١؛ المتطلبات الأخرى مطابقة للمواصفة JC/T ٧٢٩-٢٠٠٥

٨. قدرة المحرك: ≥ ٣٧٠ واط

رابعاً: مبدأ العمل

يتصل عمود المحرك ثنائي السرعة بعمود الدودة داخل علبة التروس عبر شفة توصيل. يقوم نظام تخفيض السرعة بالدودة بتدوير عمود عجلة الدودة، الذي يدير بدوره جلبة تحديد المواقع الكوكبية بشكل متزامن. يقوم عمود الشفرة، المثبت بشكل لا مركزي على جلبة تحديد المواقع الكوكبية، بتحريك شفرة الخلط في حركة مدارية كوكبية.

يدور الترس الكوكبي المثبت في الطرف العلوي لعمود الشفرة حول الترس الحلقي الداخلي الثابت، مما يؤدي إلى دوران الشفرة حول محورها أثناء دورانها حول وعاء الخلط. يتم التحكم في المحرك ثنائي السرعة بواسطة مؤقت لإتمام دورة الخلط المحددة تلقائيًا (سرعة منخفضة ← توقف ← سرعة عالية). يتم تثبيت وعاء الخلط ولوحة الانزلاق بواسطة آلية قفل دوارة لتركيب سريع ومستقر.

خامساً: التشغيل والتركيب

١. الرفع: لا تحتوي هذه الآلة على رافعة، ويمكن نقلها يدويًا.

٢. التركيب: لا تتطلب هذه الآلة قاعدة خاصة أو براغي تثبيت. ببساطة، ضعها على سطح إسمنتي مستوٍ.

٣. مصدر الطاقة والتأريض الآمن: تعمل هذه الآلة بمصدر طاقة ثلاثي الأطوار بجهد ٣٨٠ فولت. تجنب توصيل السلك المحايد بشكل خاطئ أثناء التوصيل.

يتوافق العزل الكهربائي مع معايير المصنع. لضمان السلامة الكهربائية، يرجى تأريض نقطة التأريض الآمنة على جسم الآلة بشكل موثوق باستخدام سلك نحاسي متعدد الشعيرات ذي مقطع عرضي لا يقل عن ١ مم².

سادساً: التشغيل والاستخدام

بعد توصيل مصدر الطاقة، يدخل الخلاط في وضع الخلط التلقائي. اضغط زر التحكم بالبرنامج لبدء الدورة التلقائية، والتي تتكون من 120 ثانية من الخلط بسرعة منخفضة، وفترة توقف لمدة 15 ثانية (تتضمن تنبيهًا لمدة 5 ثوانٍ)، ثم 120 ثانية من الخلط بسرعة عالية. يتوقف الخلاط تلقائيًا بعد انتهاء الدورة.

لبدء دورة خلط تلقائية أخرى، اضغط زر التحكم بالبرنامج مرة أخرى.

للتشغيل اليدوي بسرعات عالية أو منخفضة، اضغط أولاً على زر البرنامج/اليدوي. ستنطفئ الشاشة، مما يشير إلى دخول الخلاط في الوضع اليدوي. ثم اختر زر السرعة العالية أو المنخفضة المطلوبة، وتحكم في وقت الخلط يدويًا.

حرك المقبض لرفع أو خفض صفيحة الانزلاق ووعاء الخلط على طول سكة التوجيه الخاصة بالعمود. بعد رفع وعاء الخلط إلى وضع التشغيل، أحكم ربط برغي التثبيت قبل بدء عملية الخلط. لإزالة وعاء الخلط، اتبع الخطوات السابقة بترتيب عكسي.

سابعاً: الضبط والصيانة

١. الضبط

قبل الشحن، يتم ضبط الخلوص التشغيلي بين شفرة الخلط ووعاء الخلط في المصنع على ٢ ± ١ مم. في حال الحاجة إلى الضبط بعد التشغيل التجريبي أو الصيانة، يُرجى اتباع الخطوات التالية:

قِس الخلوص التشغيلي بين شفرة الخلط ووعاء الخلط باستخدام مقياس الخلوص المرفق بالجهاز. إذا تجاوز الخلوص القيمة المحددة ٢ ± ١ مم، قم بفك صامولة الضبط وأدر الشفرة حتى الوصول إلى الخلوص الصحيح، ثم أعد ربط صامولة الضبط.

أو بدلاً من ذلك، قم بفك البراغي التي تربط المحرك بالعمود وشفة علبة التروس بالمحرك. اضبط الوضع حتى يتم الوصول إلى الخلوص المطلوب، ثم أعد ربط جميع البراغي بإحكام.

٢. الصيانة

١. حافظ على نظافة منطقة العمل. بعد كل استخدام، أزل تمامًا أي بقايا معجون أسمنت من داخل وخارج شفرة الخلط ووعاء الخلط. نظّف أي معجون أو أوساخ متناثرة من الجهاز. جفّف الجهاز جيدًا وغطّه لمنع دخول الغبار.

٢. الجهاز مزود بعلبة تروس حديثة مُعبأة بزيت التشحيم قبل التسليم، لذا لا حاجة لإضافة زيت في الظروف العادية. في حال استخدام الجهاز بشكل متكرر أو تشغيله لأكثر من عام، يجب إعادة تعبئة زيت علبة التروس أو استبداله.

3. في حال سماع صوت ارتطام معدني أثناء التشغيل، تحقق أولاً من صحة الخلوص بين شفرة الخلط ووعاء الخلط.

4. عند استبدال وعاء الخلط أو شفرة الخلط، اضبط الخلوص وفقًا لإجراءات الضبط الموضحة أعلاه.

٥. تعامل مع وعاء الخلط بحرص أثناء الاستخدام. تجنب إسقاطه أو ضربه لمنع تشوهه.

٦. افحص العزل الكهربائي للجهاز بانتظام. في الظروف الباردة عند درجة حرارة ٢٠ ± ٥ درجة مئوية ورطوبة نسبية تتراوح بين ٥٠٪ و٧٠٪، يجب أن تكون مقاومة العزل ٥ ميجا أوم على الأقل.
