يُستخدم جهاز اختبار أقراص الخرسانة الإسفلتية لتقييم الخواص الميكانيكية ومقاومة التشققات لخلطات الإسفلت من خلال عينات قرصية الشكل. ويُستخدم على نطاق واسع في هندسة الطرق السريعة، والبحوث المخبرية، ومراقبة الجودة، وتصميم خلطات الإسفلت. ويمكن للجهاز إجراء اختبارات الشد والقص والإجهاد والتشقق لتقييم متانة وأداء مواد رصف الإسفلت.

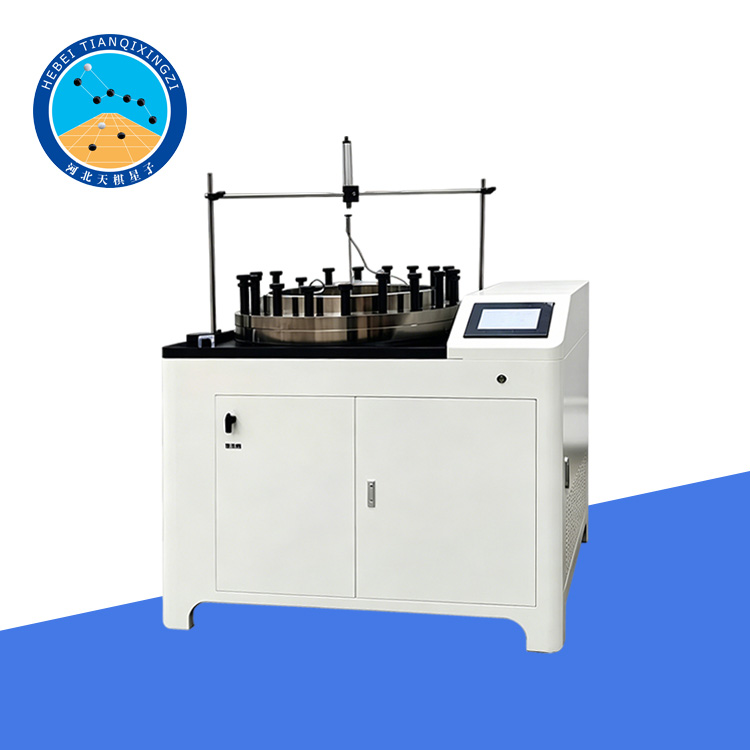

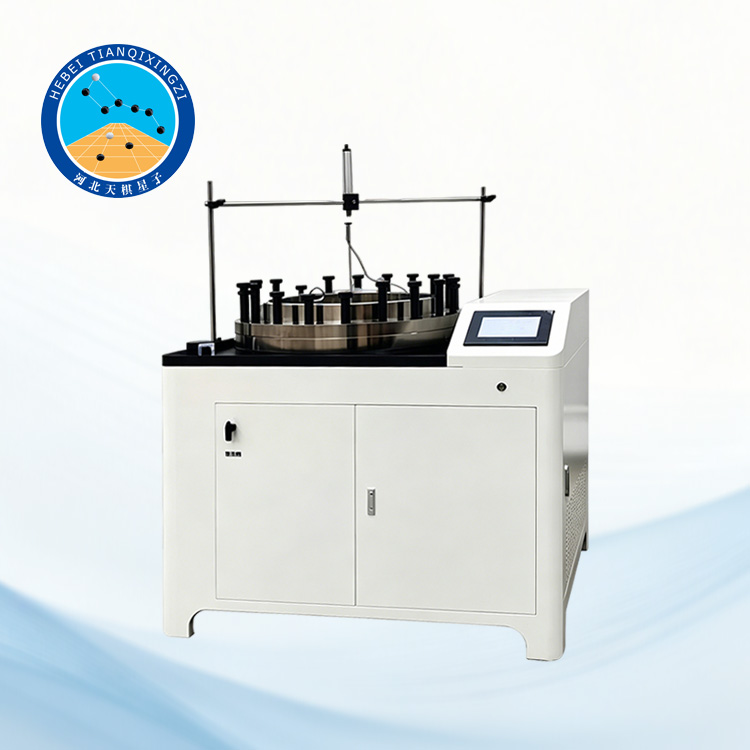

جهاز اختبار أقراص الخرسانة الإسفلتية لمواد الرصف

الموديل: TDGSL514-H

أولاً: مقدمة عن المنتج

جهاز اختبار أقراص الخرسانة الإسفلتية لمواد الرصف هو جهاز اختبار احترافي مصمم لتقييم أداء التشوه للخرسانة الإسفلتية تحت ظروف الضغط الهيدروليكي.يتم تصنيع هذا الجهاز وفقًا لمتطلبات المعيار DL/T 5326-2018 “كود اختبار الخرسانة الإسفلتية الهيدروليكية” الصادر عن الإدارة الوطنية للطاقة في الصين، كما يلتزم بشكل خاص بالأحكام ذات الصلة لاختبار “أقراص الخرسانة الإسفلتية”.

كما تم تطوير المعدات بالرجوع إلى معايير اختبار الخلطات الإسفلتية الدولية بما في ذلك معايير ASTM الدولية و AASHTO ومعايير اللجنة الأوروبية للتوحيد القياسي EN لاختبار عينات أقراص الخلطات الإسفلتية.

ثانياً: استخدام المنتج

يُستخدم هذا الجهاز بشكل أساسي لتحديد الانحراف المركزي ونسبة الانحراف إلى الامتداد لعينات أقراص الخرسانة الإسفلتية تحت ظروف ضغط ماء محددة. وهو مناسب بشكل خاص لاختبار مواد الخرسانة الإسفلتية المستخدمة في هندسة التسربات الهيدروليكية، وألواح الواجهة، وهياكل عزل الطرق.

يُستخدم هذا الجهاز على نطاق واسع في:

مختبرات هندسة الطرق السريعة

معاهد أبحاث الطاقة الهيدروليكية والطاقة الكهرومائية

الجامعات ومراكز البحث العلمي

إدارات فحص جودة الإنشاءات

مختبرات إنتاج واختبار الخلطات الإسفلتية

ثالثًا: المعايير الفنية

مصدر الطاقة التشغيلي: تيار متردد ٢٢٠ فولت ± ٥٪، ٥٠ هرتز

قاعدة دائرية: قطر ٥٠٠ مم

أبعاد قالب التجربة: قطر ٦٠٠ مم × ٥٠ مم

مستشعر الإزاحة: ٢٠٠ مم؛ دقة القياس ٠.١ مم

التحكم بالتشغيل: شاشة لمس ملونة

أقصى ضغط: ٢ ميجا باسكال

رابعاً: السمات الرئيسية

1. هيكل فولاذي عالي المتانة يتميز بمقاومة ضغط ممتازة وثبات عالٍ.

2. نظام تحميل بمحرك متدرج يوفر تحكمًا سريعًا وثابتًا في الضغط.

3. شاشة لمس ملونة 7 بوصة مع تحكم آلي بواسطة متحكم دقيق.

4. مستشعر إزاحة عالي الدقة لقياس الانحراف بدقة.

5. سهولة التشغيل، وأداء مستقر، ونتائج اختبار موثوقة.
