جهاز اختبار رقعة الرمل اليدوي هو جهاز محمول يُستخدم لقياس عمق نسيج سطح الرصف (MTD) باستخدام طريقة رقعة الرمل الحجمية. ويُستخدم على نطاق واسع في اختبار رصف الأسفلت، ومراقبة جودة بناء الطرق، وتقييم نسيج سطح الطرق السريعة وممرات المطارات.

جهاز اختبار طريقة البقعة الرملية اليدوي

الموديل: TD731-1

أولاً: مقدمة عن المنتج

يُستخدم جهاز اختبار البقعة الرملية اليدوي لتحديد عمق نسيج سطح الرصف (متوسط عمق النسيج، MTD). يعتمد على الطريقة الحجمية (طريقة البقعة الرملية) لقياس الملمس الخشن لسطح الرصف بسرعة ودقة. يُستخدم هذا الجهاز على نطاق واسع في هندسة الطرق، وفحص جودة رصف الأسفلت، واختبار مدارج المطارات، وتقييم صيانة الطرق.

باستخدام طريقة البقعة الرملية القياسية، يقوم هذا الجهاز بقياس عمق نسيج سطح الرصف ويوفر بيانات موثوقة لدعم التحكم في جودة الإنشاء وتقييم أداء الرصف.

ثانيًا: المراجع أو المعايير المرجعية

JTG 3410, ASTM E965, EN 13036-1, AASHTO T 258

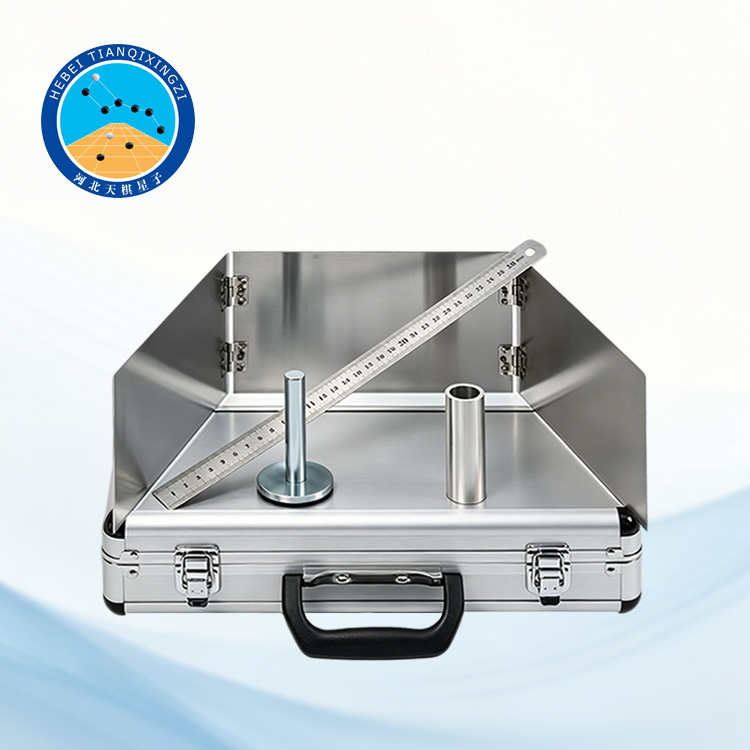

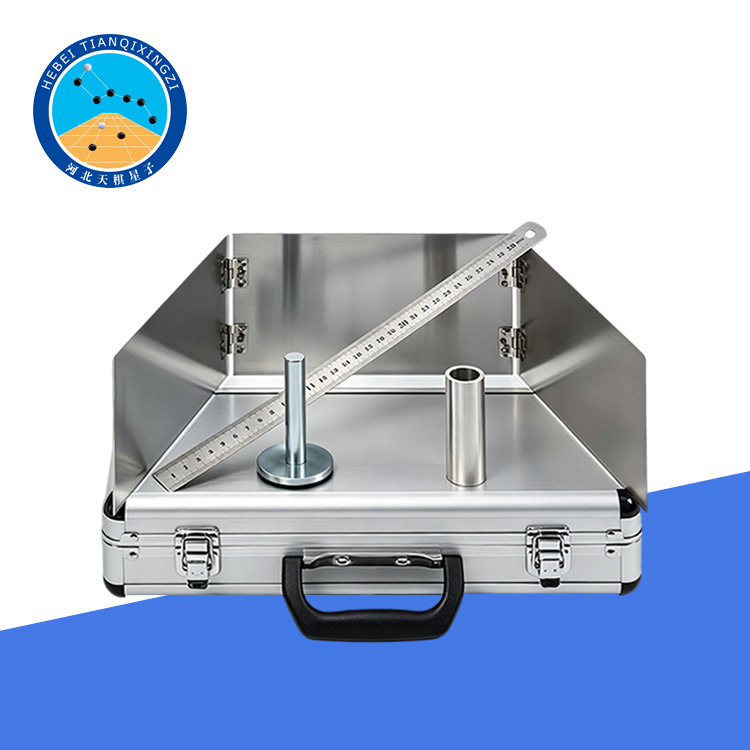

ثالثًا: مكونات المنتج

أسطوانة القياس: حجم 25 ± 0.15 مل

لوح التوزيع: مزود بطبقة مطاطية بسمك 2–4 مم في الجزء السفلي

لوح الحماية من الرياح: مصنوع من الفولاذ المقاوم للصدأ

مسطرة عمق النسيج: مسطرة فولاذية بطول 0–30 سم

الملحقات: كيس تخزين الرمل، زجاجة الرمل، و3 فرش طلاء

الرمل القياسي: رمل جاف بحجم حبيبات 0.15–0.3 مم (يتم توفيره من قبل المستخدم)

رابعاً: المعايير الفنية

1. بلاطة رصف

القطر السفلي: 50 مم؛ الارتفاع الكلي: 92 مم

2. أسطوانة قياس

المادة: ألومنيوم

الارتفاع: 82 مم؛ القطر الداخلي: 20 مم؛ سمك الجدار: 3 مم؛ القطر الخارجي: 30 مم

٣. واقي الرياح

الأبعاد: ٢٠٠ مم × ١٢٥ مم × ١ مم (٣ قطع)

٤. مقياس عمق البناء

مسطرة فولاذية بطول ٣٠ سم

٥. حقيبة حمل

حقيبة من سبائك الألومنيوم، سهلة الحمل والتخزين

خامساً: إجراء الاختبار

١. نظّف سطح الرصيف لإزالة الجزيئات السائبة والغبار.

٢. املأ الأسطوانة المدرجة بالرمل الجاف باستخدام زجاجة الرمل. اطرق الأسطوانة برفق ثلاث مرات باستخدام لوحة التوزيع، ثم سوِّ الرمل الزائد.

٣. اسكب الرمل على سطح الرصيف، ووزّعه بحركة دائرية باستخدام لوحة التوزيع لتشكيل رقعة دائرية.

٤. باستخدام مقياس عمق النسيج، قِس قطر رقعة الرمل في اتجاهين متعامدين يمران بمركزها، ثم احسب متوسط القيمتين.

٥. أجرِ اختبارات في خمس نقاط على طول المقطع نفسه، بمسافة تتراوح بين ٣ و٥ أمتار بين كل نقطة وأخرى. تجنب المناطق الطرفية (حافظ على مسافة متر واحد على الأقل من حافة الرصيف).

٦. احسب متوسط القياسات الخمس ليكون هو عمق النسيج النهائي للمقطع.

٧. طريقة الحساب

Hs = ١٠٠٠V / (π × D² / ٤)

حيث:

Hs: عمق نسيج الرصف (مم)

V: حجم الرمل (٢٥ سم³)

D: قطر رقعة الرمل (مم)

يتيح مقياس عمق النسيج قراءة قيمة Hs مباشرةً (بالسنتيمتر أو ما يعادله بالمليمتر).

سادساً: خصائص المنتج

1. تشغيل يدوي، لا يتطلب مصدر طاقة

2. قياس سريع، نتائج ثابتة وموثوقة

3. حقيبة محمولة من سبائك الألومنيوم لسهولة النقل

4. يفي بمعايير اختبار دولية متعددة

5. يُستخدم على نطاق واسع في مراقبة جودة الطرق واختبارها
