الجهاز مناسب لاستخلاص المادة الرابطة الأسفلتية من الخلطات المصنوعة من الأسفلت البترولي. ومن خلال تحديد محتوى الأسفلت (نسبة المادة الرابطة)، يساعد على تقييم جودة مواد الأسفلت أثناء أعمال إنشاء الطرق. كما يُستخدم على نطاق واسع في فحص وصيانة الرصف لتحليل محتوى الأسفلت في الطرق القائمة.

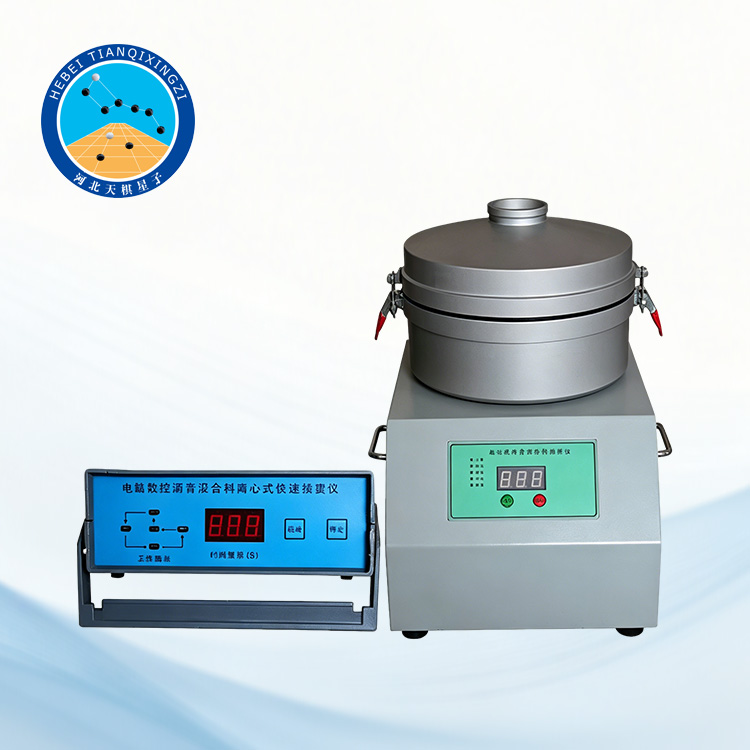

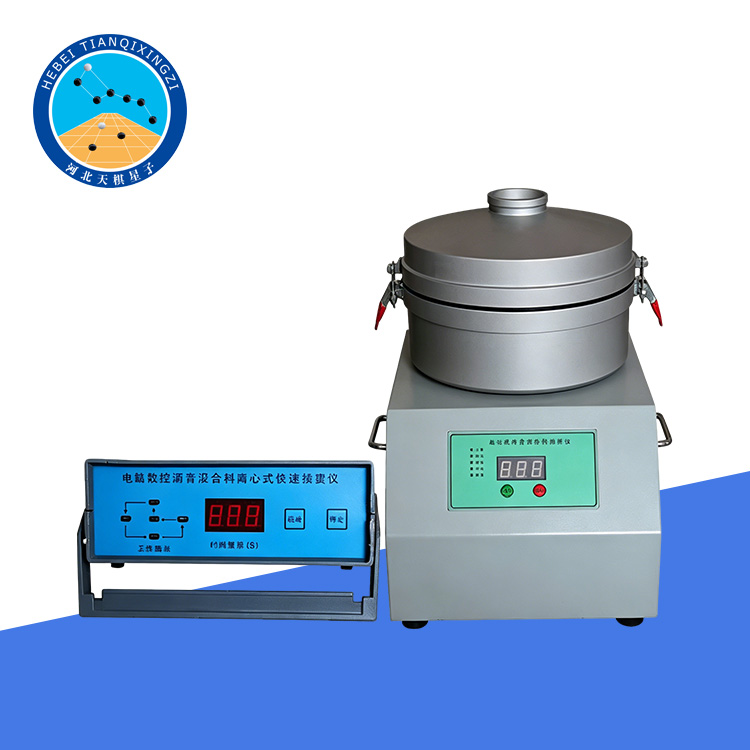

جهاز طرد مركزي لاستخراج محتوى البيتومين

الموديل: TD722-3

أولاً: نظرة عامة على المنتج

تم تطوير وتصنيع جهاز استخلاص الأسفلت بالطرد المركزي TD722-3 من قبل شركة خبي تيانكيشينغزي لمعدات الفحص المحدودة، وفقًا للمعيار الصيني JTG 3410-2025 (T0722). صُمم هذا الجهاز لتحديد محتوى الأسفلت (البيتومين) في الخلطات الأسفلتية باستخدام طريقة الاستخلاص بالطرد المركزي. يُعد هذا الجهاز أداة أساسية لشركات إنشاء الطرق السريعة، ومختبرات مراقبة الجودة، ومعاهد البحوث، والمؤسسات التعليمية.

المراجع أو المعايير المطبقة: ASTM D2172، AASHTO T 164، EN 12697-1، JTG 3410-2025

ثانياً: المواصفات الفنية

١. سعة الوعاء: أكثر من ١.٥ لتر

٢. سرعة الدوران: ٣٠٠٠ دورة/دقيقة أو أكثر (قابلة للتعديل)

٣. استهلاك الطاقة: ٤٠٠ واط

٤. مصدر الطاقة: ٢٢٠ فولت تيار متردد، ٥٠ هرتز

٥. الوزن الصافي: ٣٠ كجم تقريبًا

٦. الأبعاد (القطر × الارتفاع): ٣٩٠ × ٥١٠ مم

ثالثًا: الميزات والمزايا الرئيسية

نظام طرد مركزي عالي السرعة لاستخلاص الأسفلت بكفاءة؛

سرعة دوران قابلة للتعديل لتلبية متطلبات الاختبارات المختلفة؛

تحديد دقيق وموثوق لمحتوى المادة الرابطة؛

هيكل متين مع تشغيل مستقر؛

مناسب لتطبيقات الاختبارات المعملية والميدانية؛

سهولة التشغيل والصيانة؛

متوافق مع العديد من معايير الاختبار الدولية.

رابعاً: التثبيت وتصحيح الأخطاء

١. يجب تركيب الجهاز على أرضية خرسانية صلبة (أو أساس)، مع التأكد من أن محور الدوران عمودي. عند الضرورة، يمكن تثبيت الوحدة الرئيسية باستخدام مسامير التثبيت M8 الأربعة في فتحات التثبيت الموجودة في القاعدة.

٢. يعمل الجهاز بتيار متردد 220 فولت بتردد 50 هرتز، ويستخدم مقبسًا مسطحًا ثلاثي الأطراف أحادي الطور. يجب أن يكون التأريض موثوقًا.

خامساً: إجراء الاختبار

١. صبّ مذيب ثلاثي كلورو الإيثيلين الصناعي في الكأس الزجاجية التي تحتوي على العينة (أو مباشرةً في وعاء جهاز الطرد المركزي) حتى تغمر العينة تمامًا، وسجّل كمية المذيب المستخدمة. بعد نقع العينة لمدة ٣٠ دقيقة، حرّك المزيج برفق باستخدام قضيب زجاجي للتأكد من ذوبان الأسفلت تمامًا.

٢. انقل المزيج والمذيب إلى وعاء جهاز الطرد المركزي. اشطف أي بقايا عالقة بالكأس الزجاجية والقضيب الزجاجي بكمية قليلة من المذيب، ثم أضف المزيج بالكامل إلى الوعاء.

3. زن ورقة ترشيح نظيفة على شكل حلقة بدقة 0.01 غرام. (ملاحظة: لا يُعاد استخدام ورقة الترشيح. إذا التصق بها مسحوق معدني، نظفها جيدًا بفرشاة).

4. ضع ورقة الترشيح على طول الحافة العلوية لوعاء جهاز الطرد المركزي وأحكم إغلاق الغطاء. ضع وعاء تجميع بسعة تزيد عن 1700 مل أسفل فتحة التصريف، وأغلق مدخل السائل على الغطاء الخارجي.

٥. وصّل مصدر الطاقة وشغّل المحرك. أدر مقبض التحكم لزيادة سرعة دوران المحرك ووعاء الطرد المركزي تدريجيًا إلى أكثر من ٣٠٠ دورة في الدقيقة. سيتدفق محلول الأسفلت إلى وعاء التجميع عبر منفذ التصريف. أوقف الجهاز بعد اكتمال التدفق.

٦. أضف كمية مساوية من المذيب الجديد عبر مدخل السائل الموجود على الغطاء العلوي. بعد مرور ٥ دقائق، كرر العملية الموضحة في الخطوة ٥. كرر هذه العملية عدة مرات حتى يصبح لون المحلول المُصرّف أصفر فاتحًا وشفافًا.

٧. أوقف تشغيل الجهاز. انزع الغطاء العلوي وغطاء وعاء جهاز الطرد المركزي، ثم أخرج ورق الترشيح الحلقي بحرص. جففه بالتبخير في خزانة تهوية أو في مكان مغلق، ثم ضعه في فرن على درجة حرارة ١٠٥ درجة مئوية ± ٥ درجات مئوية للتجفيف. زن الكتلة؛ تمثل الزيادة في الكتلة (م) جزءًا من مسحوق المعدن.

٨. أخرج الركام بحرص من وعاء جهاز الطرد المركزي. بعد التبخير في خزانة تهوية أو في مكان مغلق، جففه في فرن على درجة حرارة ١٠٥ درجة مئوية ± ٥ درجات مئوية (عادةً لمدة ٤ ساعات تقريبًا). ثم ضعه في مجفف ليبرد إلى درجة حرارة الغرفة، ثم زن كتلة الركام (م١).

٩- استخلص محلول الأسفلت من زجاجة التجميع باستخدام نظام ترشيح بالضغط. ويمكن الحصول على مسحوق المعادن الذي دخل في الرشاحة من خلال قياس الزيادة في كتلة الرشاحة (م).

سادساً: احتياطات السلامة

يجب توفير تهوية جيدة أو نظام تهوية أثناء الاستخدام؛

لا يجوز فتح الغطاء العلوي قبل إيقاف تشغيل الجهاز تمامًا؛

يجب أن يتوافق استخدام المذيبات مع لوائح السلامة المختبرية.
