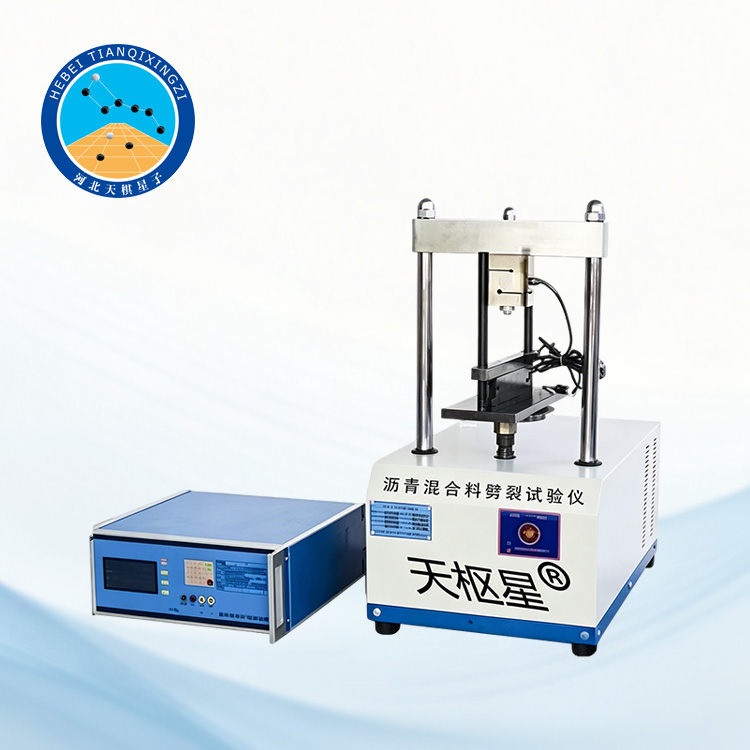

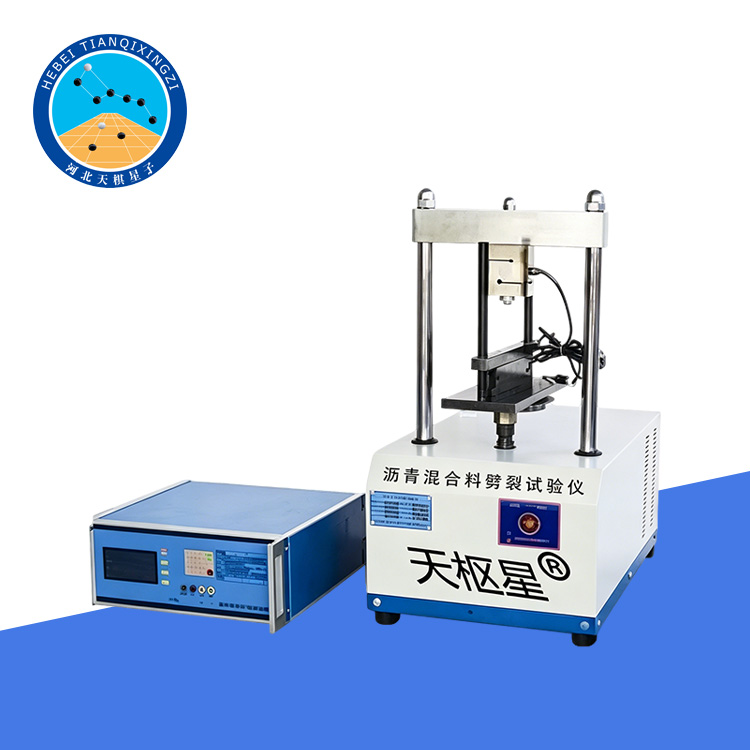

جهاز اختبار الشد غير المباشر للخلطات الإسفلتية

الموديل: TD716-2

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز اختبار الشد غير المباشر للخلطات الإسفلتية بشكل مستقل من قبل شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd.. يتوافق هذا الجهاز مع المعيار JTG 3410-2025 “طرق الاختبار القياسية للإسفلت والخلطات الإسفلتية لهندسة الطرق السريعة” (T0716-2025 اختبار الشد غير المباشر للخلطات الإسفلتية)، كما يستند إلى المعايير الدولية مثل ASTM D6931 و EN 12697-23.

يُستخدم هذا الجهاز لتحديد الخصائص الميكانيكية للخلطات الإسفلتية تحت ظروف محددة من درجة الحرارة ومعدل التحميل، سواء في مرحلة الفشل الناتج عن الانقسام أو ضمن نطاق السلوك المرن. كما يُستخدم لتحديد المعاملات الميكانيكية التصميمية للخلطات الإسفلتية في تصميم طبقات الرصف، بالإضافة إلى تقييم مقاومة التشقق عند درجات الحرارة المنخفضة.

II. المعايير الفنية:

1. معدل التحميل: (50 ± 5) مم/دقيقة

2. قطر شريط التحميل: (101.6 ± 0.2) مم، (152.4 ± 0.2) مم

3. الحمولة القصوى: 50 كيلو نيوتن، بدقة 1%

4. نطاق قياس الإزاحة: 0 – 15 مم، بدقة تمييز 0.01 مم، وبدقة قياس ±0.1 مم

5. الأبعاد الكلية: 650 × 480 × 900 مم

6. درجة الحرارة المحيطة: ≤ 30 درجة مئوية

7. الرطوبة النسبية: ≤ 85%

8. استهلاك الطاقة: 750 واط

9. الوزن الصافي: 100 كجم

10. مصدر الطاقة: 220 فولت

III. الميزات الرئيسية:

يعتمد نظاماً عالي الدقة للتحكم في التحميل، مما يضمن إجراء اختبارات مستقرة وموثوقة.

يتميز بدقة عالية في قياس الإزاحة، مما يتيح الحصول بدقة على بيانات التشوه.

يمتلك واجهة مستخدم سهلة الاستخدام، ودرجة عالية من الأتمتة، وعملية اختبار مبسطة.

يتميز بتصميم هيكلي مدروس، وتشغيل مستقر، وسهولة في الصيانة.

يلبي مختلف احتياجات التطبيقات في مجالات الاختبارات المعملية والهندسية.

IV. التكوين الهيكلي

يتكون الجهاز بشكل أساسي من الأجزاء التالية:

1. نظام التحميل (تحكم مؤازر)

2. هيكل إطار الاختبار

3. نظام قياس الإزاحة (مستشعر عالي الدقة)

4. مجموعة الرأس الضاغط وقضيب التحميل

5. نظام جمع البيانات والتحكم

6. واجهة التحكم في التشغيل
