يُستخدم جهاز اختبار الكثافة النوعية القصوى النظرية لخلائط الأسفلت لتحديد الكثافة النوعية القصوى (Gmm) لخلائط الأسفلت في حالة خالية تماماً من الهواء. إذ يعمل الجهاز على إزالة الهواء المحتبس من العينة باستخدام طريقة التفريغ الهوائي، ويقوم بحساب الكثافة القصوى للخليط؛ مما يوفر بيانات جوهرية لأغراض تصميم خلطات الأسفلت، وحساب نسبة الفراغات الهوائية، وتقييم جودة الدمك في كل من التطبيقات المختبرية والميدانية.

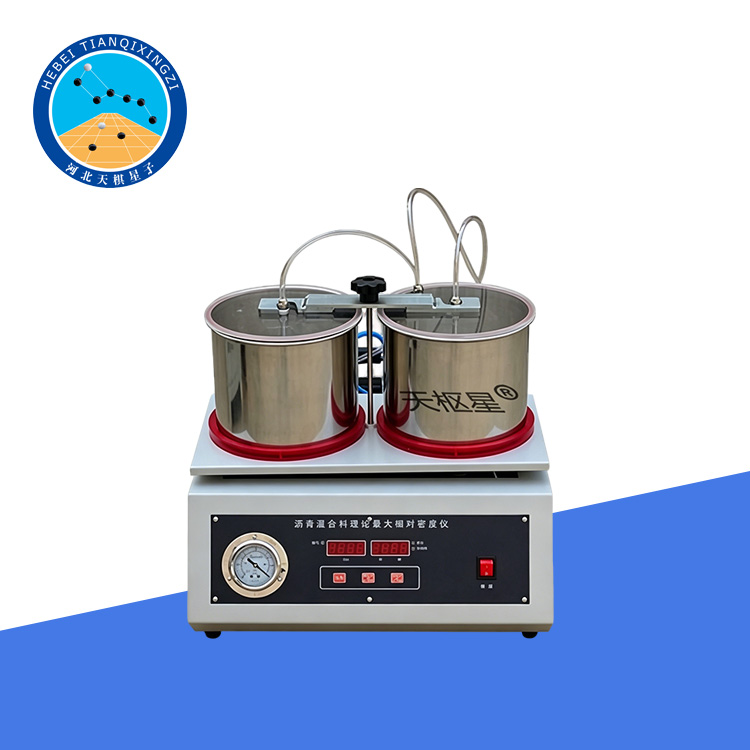

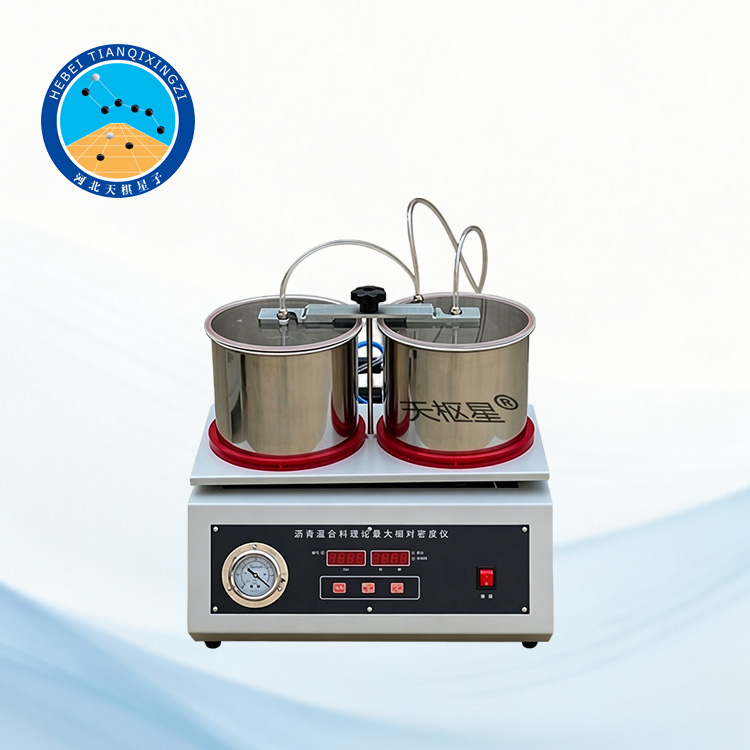

جهاز اختبار Gmm لخليط الأسفلت

الموديل: TD711-1

أولاً: مقدمة عن المنتج

لقد تم تطوير وتصنيع هذا الجهاز بواسطة شركة "Hebei Tianqixingzi Inspection Equipment Co., Ltd."، وذلك تماشياً مع متطلبات المعيار الصناعي رقم JTG 3410-2025 الصادر عن وزارة النقل في جمهورية الصين الشعبية، والمعنون بـ "طرق الاختبار القياسية للأسفلت والخلطات الأسفلتية في هندسة الطرق السريعة" (T0709-2025). ويُستخدم هذا الجهاز لتحديد أقصى كثافة نوعية نظرية للخلطات الأسفلتية باستخدام "طريقة التفريغ الهوائي" (Vacuum Method)، حيث يخدم أغراضاً متعددة تشمل تصميم الخلطات الأسفلتية، ومسح حالة الطرق، ومراقبة جودة تنفيذ طبقات الرصف، فضلاً عن حساب نسبة الفراغات الهوائية، ودرجة الدمك، وغيرها من المعاملات ذات الصلة.

II. المعايير الفنية:

1. جهد التغذية الكهربائية: 220 فولت ±10%، 50 هرتز؛ القدرة المدخلة: 150 واط

2. نطاق الضغط السالب: 0 – 100 كيلوباسكال

3. وضع التشغيل: تلقائي / يدوي

4. سعة الوعاء: 4300 مل × وحدتان

5. الأبعاد الإجمالية: 500 × 500 × 360 مم

6. وضع الاهتزاز: اهتزاز مستمر

7. قدرة مضخة التفريغ: 160 واط

8. قدرة الهزاز: 30 واط

III. تعليمات التشغيل:

لتلبية متطلبات الاختبارات المتنوعة—ووفقاً لبروتوكولات الاختبار المعمول بها—يتميز الجهاز بوضعي تشغيل رئيسيين: وضع اختبار تلقائي قابل للبرمجة، ووضع تحكم يدوي مستقل. كما أن هذا الجهاز قادر على اختبار عينات متوازية متعددة بشكل متزامن.

تعليمات تشغيل الاختبار التلقائي

قم بتوصيل مصدر الطاقة (220 فولت/50 هرتز) واضغط على مفتاح التشغيل؛ حيث ستبدأ نافذة العرض في عد الثواني، مما يشير إلى أن الوحدة جاهزة لإجراء الاختبار.

ضع أوعية الضغط السلبي (المشار إليها فيما يلي باسم "أسطوانات المواد") —بما تحتويه من ماء وعينات اختبار— فوق الطاولة الاهتزازية، وأحكم تثبيت أغطية كلتا أسطوانتي المواد بإحكام.

يؤدي الضغط على زر "Auto" (تلقائي) إلى بدء التشغيل الآلي للجهاز. ووفقاً للبرنامج المُعد مسبقاً في الجهاز، ستقوم الوحدة أولاً بإخلاء الهواء من الحجرة لمدة دقيقتين؛ حيث سيشير مؤشر مقياس التفريغ إلى أن مستوى التفريغ داخل أسطوانة المواد قد بلغ 96.3 كيلو باسكال، بينما ستُظهر نافذة عرض الضغط قراءة قدرها 3.7 كيلو باسكال. وعقب ذلك، سيبدأ المنصة الاهتزازية في التذبذب بشكل مستمر لمدة 15 دقيقة؛ وفي الوقت ذاته، ستواصل مضخة التفريغ عملها للحفاظ على مستوى التفريغ داخل أسطوانة المواد عند قيمة 96.3 كيلو باسكال.

عند بلوغ الدقيقة السابعة عشرة من تسلسل الاختبار الآلي، يتوقف الجهاز عن العمل تلقائياً؛ وتحديداً، يقوم الجهاز بتنفيس الغرفة بشكل تلقائي. وفي هذه المرحلة، قم بإدخال غطاء أسطوانة المواد في المقابض الموجودة على كلا الجانبين، ثم أخرج أسطوانة المواد، وأوقف تشغيل مصدر الطاقة.

وفي حال بقاء غاز عالق داخل العينة عقب انتهاء الاختبار الآلي المُبرمج، يجوز للمشغل استخدام وظيفة التحكم اليدوي لتمكين الجهاز من مواصلة العمل. وللقيام بذلك، اضغط أولاً على زر "Evacuate" (إخلاء)، يليه زر "Vibrate" (اهتزاز)؛ وحينها سيقوم الجهاز بإخلاء الغرفة وإحداث اهتزاز في أسطوانة المواد في آنٍ واحد. وأثناء سير هذه العملية، يمكن الضغط على زر "Stop" (إيقاف) في أي وقت لتعليق العملية.

تعليمات تشغيل اختبار التحكم اليدوي

1. عند الرغبة في تنفيذ وظيفتي "الاهتزاز" و"التفريغ" بشكلٍ متزامن، يجب الضغط على زر "التفريغ" أولاً؛ وبمجرد أن يصل مستوى التفريغ داخل أسطوانة المواد إلى 96.3 كيلو باسكال، يتم الضغط حينئذٍ على زر "الاهتزاز" لبدء عملية التذبذب.

2. بعد الضغط على زر "التفريغ"، تبلغ أقصى مدة تشغيل متواصلة لمضخة التفريغ 17 دقيقة؛ أما بعد الضغط على زر "الاهتزاز"، فتبلغ أقصى مدة تشغيل متواصلة لطاولة الاهتزاز 15 دقيقة.

IV. الاحتياطات:

1. عند تشغيل مضخة التفريغ، قد يُسمع صوت "طقطقة" (Snap) مميز صادر من داخل الوحدة. يُعد هذا الصوت طبيعياً وينتج عن انطلاق الهواء عبر فوهة الحماية الخاصة بالمضخة؛ لذا لا داعي لقلق المستخدمين.

2. يجب عدم تشغيل مضخة التفريغ بصفة مستمرة في وضع "القناة المفتوحة" (أي السحب المباشر من الغلاف الجوي) لمدة تزيد عن 3 دقائق. وفي حال بقيت إبرة مقياس التفريغ ثابتة، أو تذبذبت في مكانها دون أن تتحرك، بعد تشغيل المضخة، فإن ذلك يشير إلى وجود ضعف في إحكام الغلق (التسريب) في قادوس المواد، أو وجود تسرب للهواء في الأنابيب. وفي هذه الحالة، ينبغي على المشغل ممارسة ضغط يدوي طفيف للضغط بإحكام حول محيط القادوس؛ وبمجرد أن تستأنف إبرة المقياس حركتها الطبيعية، يمكن رفع الضغط.

3. فور الانتهاء من التجربة، يجب تنظيف أسطوانة المواد على الفور. وعلاوة على ذلك، يجب مسح وتجفيف أي آثار للمياه موجودة على الأسطوانة، والغطاء، ومنصة الاهتزاز، وجميع الأجزاء الأخرى للجهاز.

4. بعد إخراج الجهاز من عبوته، قم بتثبيته على سطح مستوٍ في بيئة جافة ونظيفة وجيدة التهوية. ويجب ألا تتجاوز درجة الحرارة المحيطة 40 درجة مئوية.

5. بعد تشغيل الجهاز بشكل مستمر لمدة ساعتين، يجب إيقاف تشغيله لمدة ساعة واحدة.

6. يُحظر منعاً باتاً السماح لقطرات الماء بالتساقط من الوعاء إلى داخل الجهاز، تحت أي ظرف من الظروف.

7. يُحظر منعاً باتاً على الأفراد غير المصرح لهم — وتحديداً أي شخص بخلاف الكوادر الفنية المتخصصة التابعة للشركة المُصنّعة — إزالة الألواح الواقية التي تغطي أي جزء من أجزاء الجهاز. ويتحمل المُخالف المسؤولية الكاملة، دون غيره، عن أي أضرار تلحق بالجهاز نتيجةً لمثل هذه التصرفات غير المصرح بها.

V. قائمة التعبئة

الوحدة الرئيسية: 1 مجموعة.

حاويات التفريغ: 2 قطعة، السعة 4300 مل.

مصهر كهربائي: 1 قطعة، 15 أمبير.

دليل الاستخدام: 1 نسخة.

شهادة المطابقة: 1 نسخة.
