تُستخدم هذه المعدات لقياس سمك الملاط بدقة على أسطح الخرسانة الإسمنتية، مما يضمن أن أعمال رصف الخرسانة في المطارات، وبناء الطرق والجسور، والاختبارات المعملية، وما إلى ذلك، تفي بالمواصفات، وتساعد في مراقبة جودة البناء وقبوله.

جهاز اختبار سمك الملاط الأسمنتي/الخرسانة

الموديل: TDMH-5006

أولاً: مقدمة عن المنتج

يُستخدم مقياس سُمك الملاط الخرساني لقياس سُمك الملاط بدقة في طبقات الخرسانة الإسمنتية السطحية، وهو مناسب بشكل خاص لأعمال إنشاء طبقات الخرسانة الإسمنتية السطحية في المطارات. يتكون الجهاز من قاطع حلقي خارجي، ومقياس حلقي داخلي، ومقياس عمق رقمي، مما يُمكّن من إجراء قياسات عالية الدقة. يتوافق هذا الجهاز مع المواصفة الفنية MH 5006-2015 "المواصفات الفنية لإنشاء طبقات الخرسانة الإسمنتية السطحية في المطارات المدنية"، مما يضمن معايير فحص جودة البناء الموثوقة.

ثانياً: مجالات التطبيق

هندسة المطارات: اختبار سُمك طبقة الملاط الخرساني على مدارج الطائرات

إنشاء الطرق والجسور: ضمان جودة أعمال الرصف

الاختبارات المعملية: تُستخدم من قِبل مؤسسات البحث والتفتيش على الجودة

ثالثًا: مبدأ العمل

أخذ العينات: تُستخدم أداة قطع حلقية خارجية لقطع سطح الخرسانة وأخذ عينات منه.

القياس: تُدخل الحلقة الداخلية في أداة القطع الحلقية الخارجية، ويُقاس سُمك طبقة المونة باستخدام مقياس العمق.

الحساب: يُحسب السُمك الفعلي لطبقة المونة بناءً على قراءة مقياس العمق لضمان مطابقته لمعايير البناء.

رابعاً: المعايير الفنية

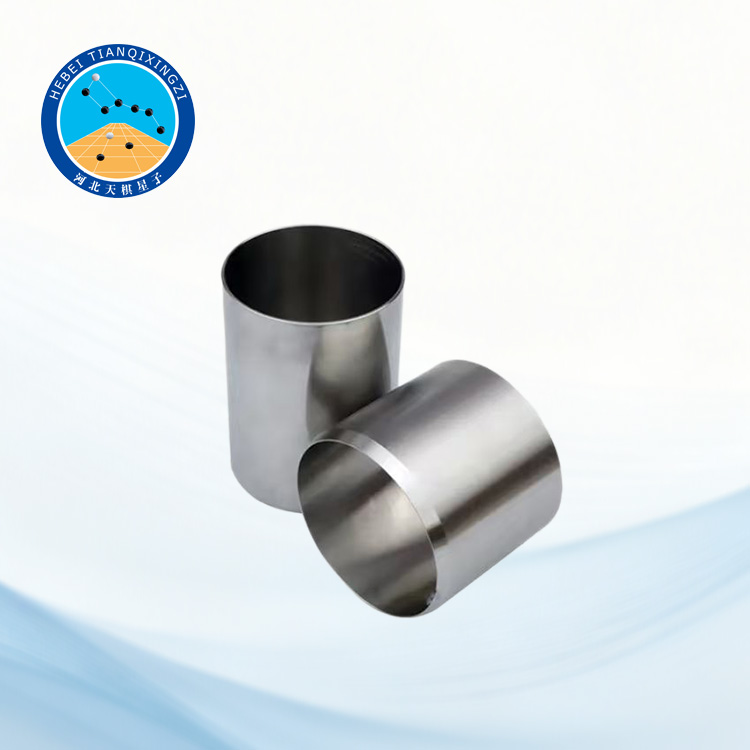

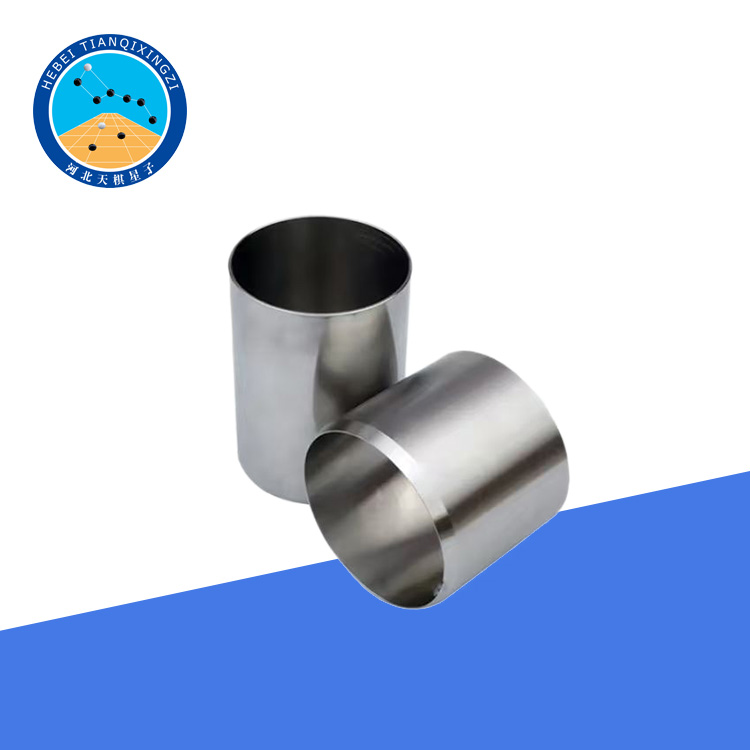

1. قاطع الحلقة الخارجية: القطر الخارجي 80 مم، القطر الداخلي 75 مم، سمك الجدار 2.5 مم، الارتفاع 70 مم، ارتفاع حافة القطع 6.5 مم

2. أسطوانة الحلقة الداخلية: القطر الخارجي 74 مم، القطر الداخلي 71 مم، سمك الجدار 1.5 مم، الارتفاع 100 مم

3. مقياس العمق: نطاق القياس 150 مم، دقة العرض 0.01 مم
