يُستخدم هذا الجهاز لتحديد قوة القص وخصائص الترابط بين طبقات رصف الأسفلت. ومن خلال محاكاة إجهاد القص الناتج عن أحمال المركبات باستخدام طريقة التحميل الأفقي بالدفع الأرضي، يُمكنه تقييم الترابط بين الطبقات، ومقاومة الانزلاق، والأداء العام لبنية الرصف. ويُستخدم على نطاق واسع في مراقبة جودة إنشاء الطرق السريعة، واختبار المواد، والبحوث العلمية.

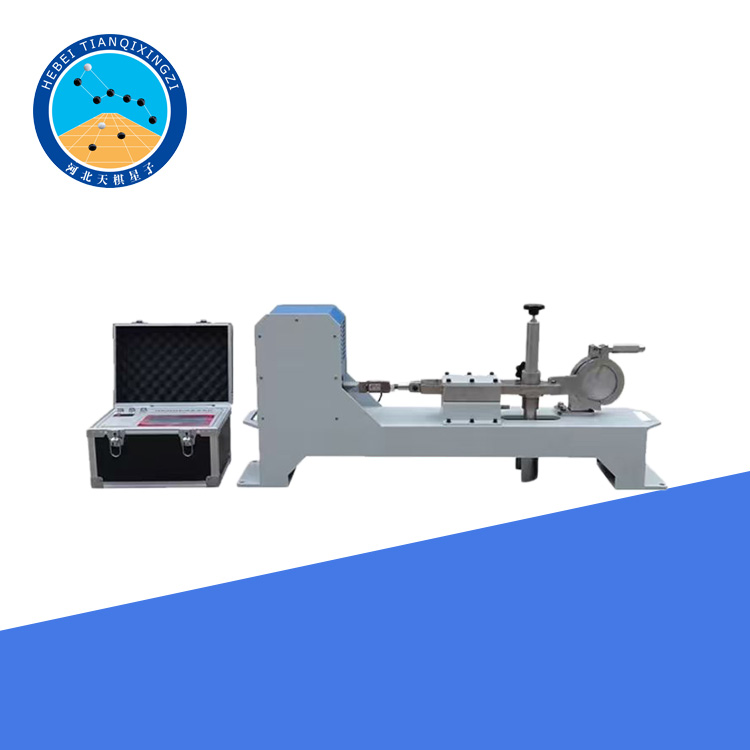

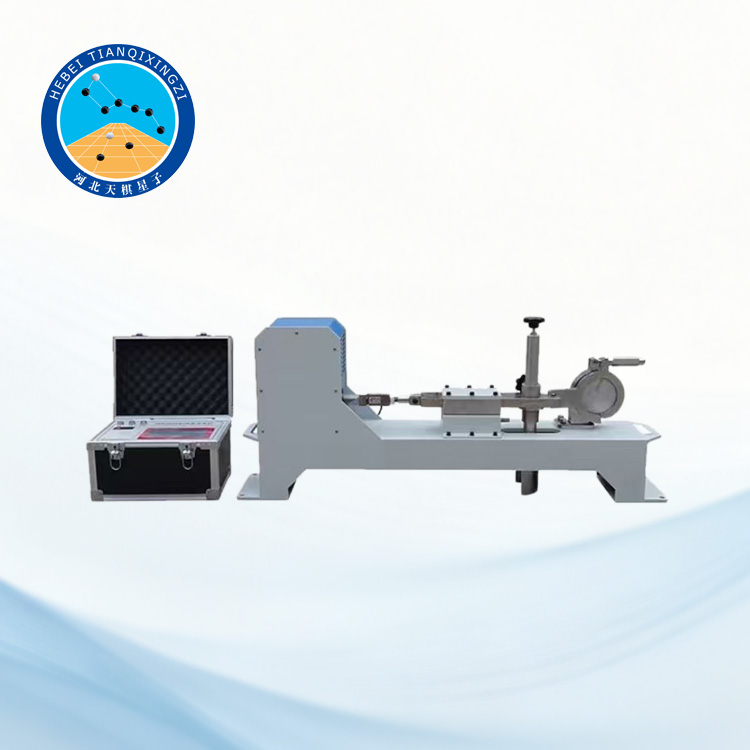

جهاز اختبار القص المباشر لطبقة الأسفلت

الموديل: TDZJ-5

أولاً: مقدمة عن المنتج

هذا المنتج مناسب لتحديد وتقييم قوة القص المباشرة بين طبقات المعالجة السطحية، وطبقات منع التسرب، وطبقات التثبيت، والطبقات التمهيدية، وطبقات العزل المائي، وطبقات الأسفلت، وطبقات الخرسانة الإسمنتية، وأسطح الجسور، وغيرها من المواد المختلفة.

يُمكن لهذا الجهاز تحديد مقاومة القص المباشر للطبقة الهيكلية - الطبقة الرابطة - الطبقة الهيكلية. تم تطويره وتصنيعه باستخدام تقنية مستشعر العرض الرقمي، حيث يقوم تلقائيًا بقياس قوة القص وإزاحة التشوه. تبلغ دقة قياس قوة القص 0.01 كيلو نيوتن. كما يعرض الجهاز تلقائيًا القيمة القصوى للاختبار، مما يوفر قراءات أكثر دقة ووضوحًا.

ثانياً: البنية والخصائص

١. تقوم وحدة جمع البيانات بشاشة LCD تلقائيًا بجمع بيانات قوة القص والإزاحة وحفظها وعرضها؛ كما تطبع بيانات الحمل والإزاحة والمنحنيات، وتحفظ ٣٠ مجموعة بيانات.

٢. سرعة التحميل منتظمة ومستقرة.

٣. قرص القص سهل وسريع التركيب.

ثالثًا: المعايير الفنية

أقصى حمولة مصنفة بدقة: 50 كيلو نيوتن ± 0.1 كيلو نيوتن

نطاق الإزاحة بدقة: 1 مم - 100 مم ± 0.01 مم

أقصى مسافة قص: 100 مم

سرعة التحميل القصي: 50 مم/دقيقة ± 1 مم/دقيقة

معدل أخذ العينات: ديناميكي 100-5000 عينة/ثانية

مدخل الطاقة: 220 فولت ± 10%، 50 هرتز

الأبعاد: 1200×23×45 سم

الوزن: 60 غرامًا
