يمكن لجهاز الاختبار هذا إجراء معظم اختبارات الخصائص الميكانيكية على الخلطات الإسفلتية. يستخدم نظام التحكم الرئيسي شاشة لمس ملونة مقاس 7 بوصات بواجهة سهلة الاستخدام، مما يجعل التشغيل أكثر ملاءمة.

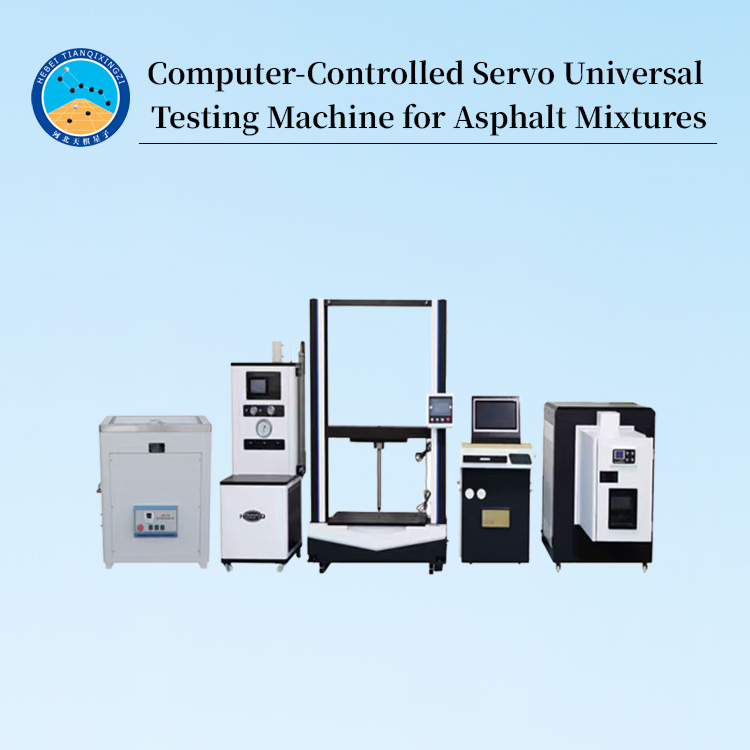

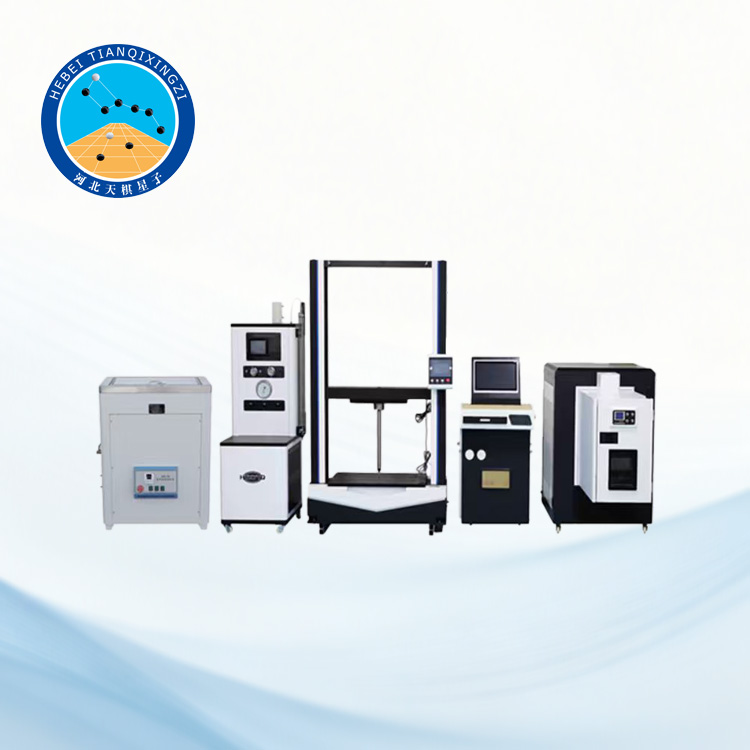

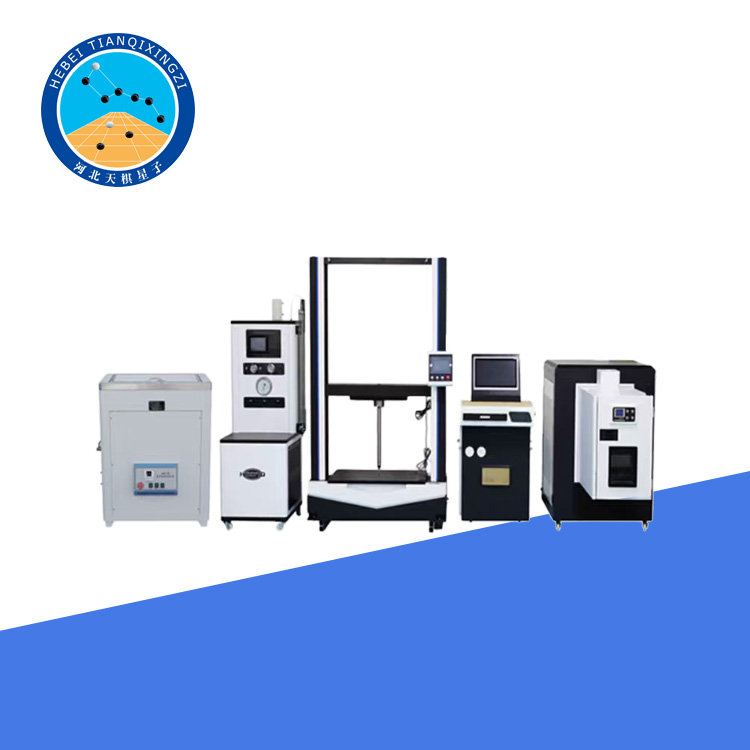

جهاز اختبار عالمي مؤازر يتم التحكم فيه بواسطة الكمبيوتر لخلطات الأسفلت

الموديل: TDKWN-05A

أولاً: مقدمة عن المنتج

تم تطوير هذا النظام استنادًا إلى "إجراءات اختبار الأسفلت ومخاليط الأسفلت للطرق السريعة" (JTJ 052-2000)، وتم تخصيصه لتلبية احتياجات الاختبار لدى معاهد البحوث ذات الصلة. يعتمد النظام على أحدث منصة اختبار ميكانيكية طورتها الشركة بنفسها، وتم توسيع وظائف أجهزته وبرامجه. يتميز النظام بتعدد استخدامات منصة الأجهزة، ويمكن تزويده ببرامج اختبار متخصصة وأجهزة اختبار مساعدة متنوعة. علاوة على ذلك، استند تصميم النظام وتطبيقه إلى المعايير الدولية ذات الصلة، مثل ASTM وAASHTO وEN، مما يُمكّنه من تلبية احتياجات البحث والهندسة لاختبار الخصائص الميكانيكية للأسفلت ومخاليط الأسفلت.

ثانيًا: تتميز منصة الأجهزة الميكانيكية بالخصائص التالية:

1. مساحة حركة رأسية تبلغ 1000 مم، تُمكّن من إجراء اختبارات شدّ متنوعة.

2. نظام مؤازر مزود بحماية من الحمل الزائد، وحماية من التيار الزائد، وحماية من تجاوز حدود الموضع الميكانيكي، قادر على توفير أحمال تصل إلى 100 كيلو نيوتن بسرعة 50 مم/دقيقة.

3. تصميم متكامل لقياس قوة الشد، متوافق مع تجهيزات أخرى لإجراء اختبارات مخصصة.

4. مستشعرات ضغط مزدوجة، ومستشعرات إزاحة مزدوجة، ومؤشرات قياس رقمية مزدوجة، مع إمكانية توفير خيارات تكوين إضافية عند الطلب.

ثالثًا: المعايير الفنية

1. سرعة التحميل: من 0 مم/دقيقة إلى 100 مم/دقيقة (قابلة للتعديل بسلاسة)

2. أقصى حمولة: 100 كيلو نيوتن (حمولة ميكانيكية، بغض النظر عن نوع المستشعر)

3. شوط الوحدة الرئيسية الفعال: 1200 مم

٤. أبعاد الوحدة الرئيسية (الطول × العرض × الارتفاع): ٩٨٠ مم × ٦٠٠ مم × ٢٠٩٠ مم

٥. الأبعاد الداخلية للحجرة البيئية (الطول × العرض × الارتفاع): ٤٥٠ مم × ٤٠٠ مم × ٦٠٠ مم

نطاق درجة الحرارة: -٢٥ درجة مئوية إلى ٦٠ درجة مئوية

٦. إجمالي الطاقة: ≤ ٥ كيلوواط

٧. التكوين القياسي يتضمن مؤشرين قياس (Dial Indicators):

النطاق: 0 – 25.0 مم؛ الدقة: 0.001 مم

٨. مستشعر الضغط: 100 كيلو نيوتن أو 5 كيلو نيوتن (اختياري، نوعان)؛

الدقة (Resolution): 0.01 كيلو نيوتن / 0.001 كيلو نيوتن؛

دقة القياس: ±0.5% من المدى الكامل (F.S)

9. التكوين القياسي يتضمن مستشعرين للإزاحة من نوع المقاومة:

نطاق القياس: 0-25 مم و0-50 مم؛

الدقة (Resolution): 0.001 مم؛

دقة القياس: ±0.5%

10. حمام مائي منخفض الحرارة:

نطاق التحكم في درجة الحرارة: 0-60℃؛

الدقة: 0.1℃

11. نظام التحكم في الضغط المحيط:

0-1 ميغاباسكال؛

الدقة: 1 كيلو باسكال

١٢. درجة حرارة البيئة: ≤ 35℃

١٣. الرطوبة النسبية: ≤ ٨٥٪

١٤. الوزن الصافي للجهاز: ٧٠٠ كجم

١٥. جهد مصدر الطاقة: تيار متردد ثلاثي الأطوار رباعي الأسلاك ٣٨٠ فولت/٥٠ هرتز
