يُعد جهاز اختبار كثافة الخلطة الإسفلتية المضغوطة في المختبر أداةً مهمةً لاختبار الكثافة الظاهرية والبارامترات الحجمية ذات الصلة للعينات المضغوطة. ويمكن أن يساعد في مراقبة جودة الهندسة، وتصميم الخلطات، وتقييم تأثيرات الضغط.

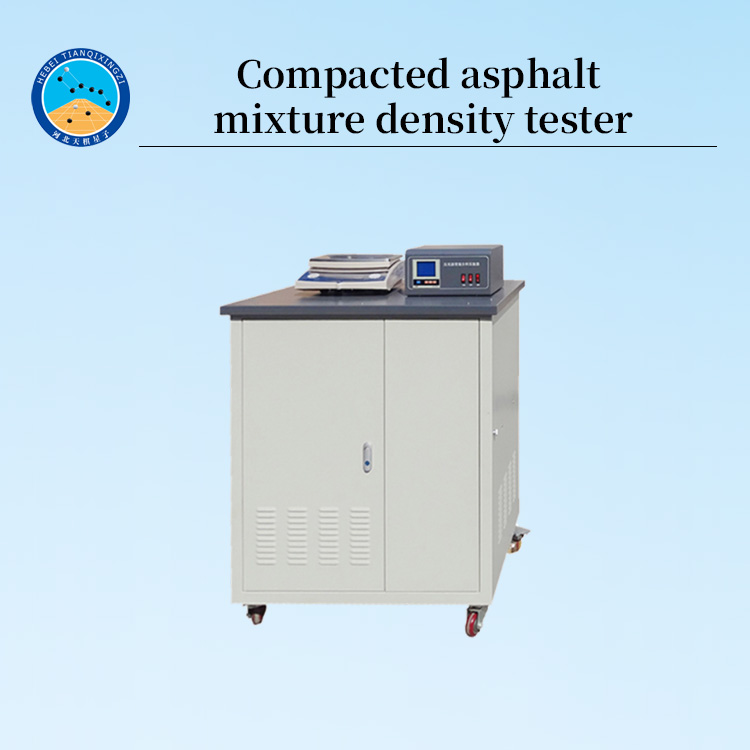

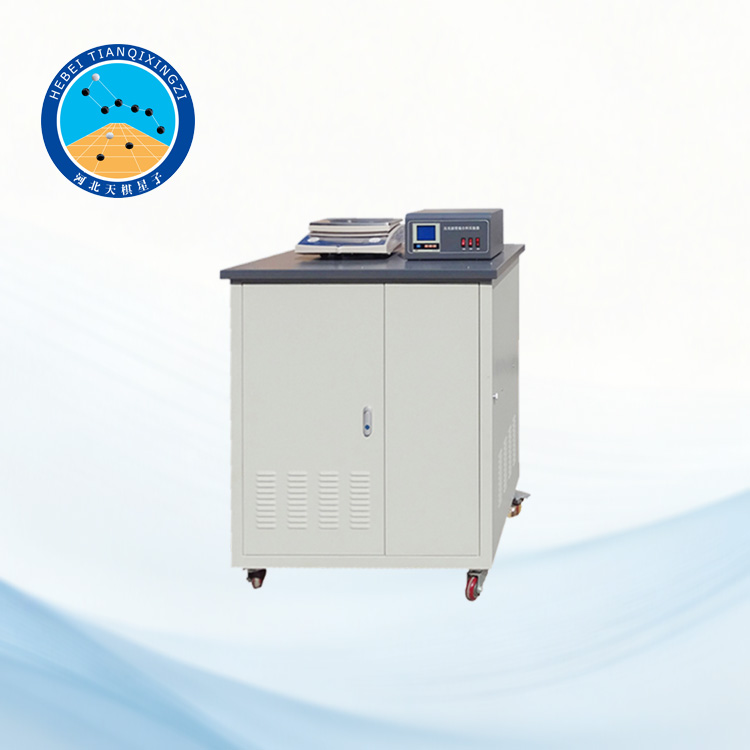

جهاز اختبار كثافة خليط الأسفلت المضغوط

الموديل: TDMD-7050

أولاً: مقدمة عن المنتج

تم تصميم جهاز اختبار كثافة خليط الأسفلت المضغوط بشكل أساسي وفقًا للمعيار T 0705-2025 "طريقة اختبار كثافة خليط الأسفلت المضغوط (طريقة السطح الجاف)" في معيار صناعة النقل لجمهورية الصين الشعبية JTG 3410-2025 "طرق الاختبار القياسية للأسفلت وخليط الأسفلت لهندسة الطرق السريعة". كما يراعي المتطلبات الفنية ذات الصلة للمعيارين T 0706-2025 "طريقة اختبار كثافة خليط الأسفلت المضغوط (طريقة الوزن في الماء)" وT 0707-2011 "طريقة اختبار كثافة خليط الأسفلت المضغوط (طريقة الختم بالشمع)"، ويستند إلى معيار ASTM D2726/D2726M-21 "طريقة الاختبار القياسية للوزن النوعي الظاهري وكثافة خلطات الأسفلت المضغوط غير الماصة". وهو مناسب لتحديد الكثافة الظاهرية والمعايير الحجمية ذات الصلة للأسفلت المضغوط في المختبر. المخاليط.

ثانيًا: هذا الجهاز مناسب لما يلي:

1. تحديد الكثافة النسبية الظاهرية والكثافة الظاهرية لعينات مختلفة من الخلطات الإسفلتية ذات معدل امتصاص ماء لا يتجاوز 2% باستخدام طريقة التجفيف السطحي، وفقًا للمعيار T 0705.

2. تحديد الكثافة النسبية الظاهرية أو الكثافة الظاهرية لعينات الخلطات الإسفلتية الكثيفة ذات معدل امتصاص ماء أقل من 0.5% باستخدام طريقة الوزن المائي، وفقًا للمعيار T 0706.

3. وفقًا للمعيار T 0707، يتم تحديد الكثافة النسبية الظاهرية والكثافة الظاهرية لعينات الخرسانة الإسفلتية أو خليط الأسفلت والماكادام التي يزيد معدل امتصاص الماء فيها عن 2% باستخدام طريقة الختم بالشمع.

4. يمكن أيضًا استخدام الميزان المُهيأ في هذا الجهاز لوزن كتلة الهواء للعينات المجففة وفقًا للمتطلبات المحددة في المعيار T 0708، ثم حساب الكثافة النسبية الظاهرية والكثافة الظاهرية للعينات المُحددة بالطريقة الحجمية.

ثالثًا: الميزات التقنية

1. هذا الجهاز متعدد الوظائف، إذ يلبي في آنٍ واحد متطلبات وزن العينات وفقًا للمعيار الصناعي لجمهورية الصين الشعبية JTG 3410-2025 "طرق الاختبار القياسية للإسفلت وخلطات الإسفلت لهندسة الطرق السريعة"، وذلك باستخدام طريقة الوزن السطحي الجاف، وطريقة الوزن تحت الماء، وطريقة ختم الشمع، والطريقة الحجمية، ومن ثمّ حساب الكثافة أو الكثافة النسبية المقابلة.

2. يستخدم هذا الجهاز حاسوبًا صغيرًا للتحكم في درجة حرارة الحمام المائي، مما يجعله سهل الاستخدام وبسيطًا وموثوقًا.

3. يتميز صندوق التحكم الكهربائي لهذا الجهاز بتصميم قابل للفصل، وهو موصول بدوائر التحكم في درجة حرارة الحمام المائي، ومستوى الماء في الخزان، وتحريك الماء في الحمام المائي، وذلك عبر مقابس ومآخذ كهربائية خاصة بالطيران.

4. يستخدم هذا الجهاز ميزانًا إلكترونيًا عالي الدقة، يتميز بنطاق قياس واسع، ودقة قياس عالية، وتشغيل مستقر وموثوق.

5. خزان الماء الفائض في هذا الجهاز مصنوع من الفولاذ المقاوم للصدأ، مما يجعله متينًا وسهل التنظيف، كما أنه يُعيد ملء خزان الماء العامل تلقائيًا ويُثبّت مستوى الماء فيه، مما يُسهّل عملية التشغيل.

٦. يستخدم هذا الجهاز آلية رفع كهربائية مزودة بمحرك دفع جديد، مما يضمن تشغيلًا سلسًا وضوضاء منخفضة. وهذا يقلل بشكل فعال من عبء العمل على فنيي المختبر.

٧. منصة الجهاز مصنوعة من الرخام الطبيعي، ما يجمع بين الجمال والعملية، ويوفر سطح عمل ثابتًا للميزان الإلكتروني.

رابعاً: المعايير الفنية

1. سعة خزان الماء الفعّالة: 83 لترًا؛

2. قدرة ضاغط التبريد: 1/4 حصان؛

3. قدرة عنصر التسخين الكهربائي: 1.3 كيلوواط؛

4. معدل تدفق مضخة تدوير الماء: 10 لترات/دقيقة؛

5. ميزان إلكتروني

أقصى سعة وزن: 15 كجم؛

حساسية الوزن: 0.1 جم؛

6. دقة التحكم في درجة حرارة حمام الماء: (25±0.5) درجة مئوية؛

7. مصدر الطاقة: تيار متردد (220±10%) فولت، 50 هرتز؛

8. إجمالي استهلاك الطاقة: لا يتجاوز 1600 واط؛

9. الأبعاد: 930 مم × 750 مم × 1150 مم (الطول × العرض × الارتفاع (يشمل الميزان))
