مسطرة اختبار التخدد هي أداة قياس محمولة مصممة لتقييم مقاطع الرصف الإسفلتي وعمق التخدد في الموقع. تُستخدم لقياس تشوه السطح بدقة الناتج عن أحمال المرور، مما يدعم فحص جودة الرصف، ومراقبة الإنشاء، وتقييم الصيانة وفقًا لمعايير اختبار الطرق السريعة ذات الصلة.

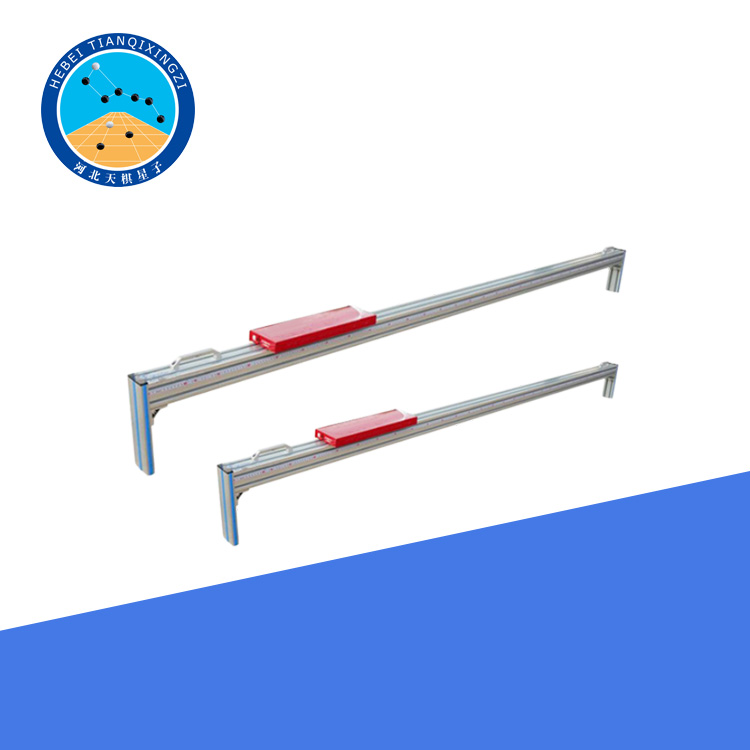

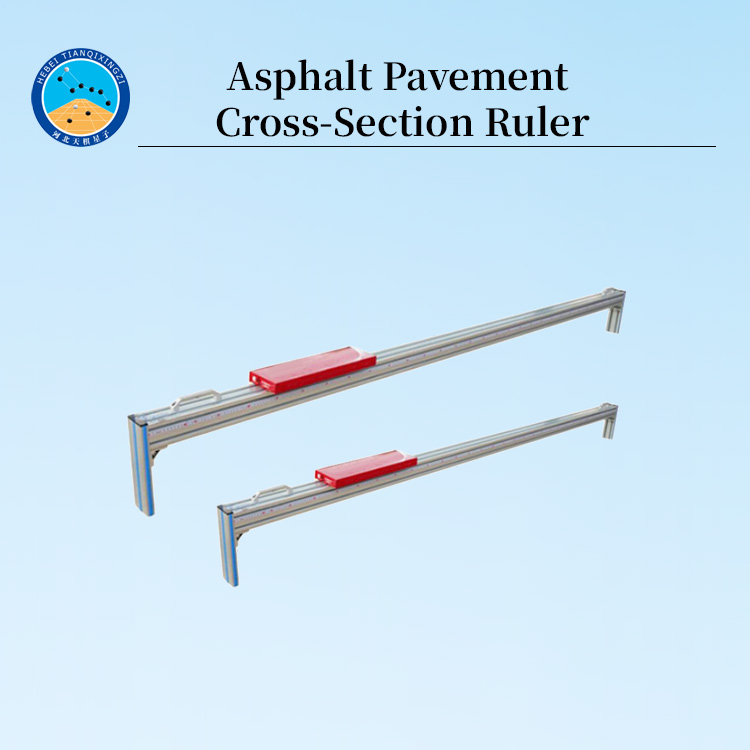

مسطرة المقطع العرضي لرصف الأسفلت

الموديل: LQBHD-II

أولاً: مقدمة عن المنتج

تُستخدم مسطرة قياس المقطع العرضي للطريق لقياس التخدد في طبقات الأسفلت، وذلك لتقييم حالة الرصف وحساب حجم أعمال الصيانة.

صُممت مسطرة اختبار المقطع العرضي/التخدد وفقًا للمواصفات الفنية الصينية JTG E60-2008 وT0973-2008، الخاصة بالاختبارات الميدانية لطبقة الأساس والرصف في الطرق السريعة. كما يستند تصميمها وتطبيقها إلى المعايير الدولية، بما في ذلك ASTM E1703/E1703M لقياس عمق التخدد باستخدام مسطرة مستقيمة، وASTM D8360-22 لتقييم أداء خلطة الأسفلت في مقاومة التخدد.

الوظائف الرئيسية:

1. قياس عمق الأخاديد: يكشف عن عمق الأخاديد المتكونة على سطح الطريق نتيجة حركة مرور المركبات.

2. قياس الميل العرضي: يقيس ما إذا كان الميل العرضي لسطح الطريق يفي بمواصفات التصميم (مثل ميل تصريف يتراوح بين 2% و3%).

3. فحص نعومة السطح: يساعد في تقييم نعومة سطح الطريق طولياً وعرضياً.

ثانيًا: المعايير الفنية

1. طول مسطرة الوجه النهائي: قابل للتعديل من 1 إلى 3.8 متر

2. دقة قياس العمق: 1 مم

3. الوزن: 20 كجم

ثالثًا: أنواع المنتجات

مسطرة المقطع العرضي الميكانيكية:

المادة: سبيكة ألومنيوم عالية المتانة/فولاذ مقاوم للصدأ، خفيفة الوزن ومقاومة للتآكل.

التصميم: قابلة للطي أو التمديد لسهولة الحمل (الطول الشائع من 1.5 متر إلى 3 أمتار).

دقة المقياس: مقياس بالمليمتر أو مقياس بشاشة عرض رقمية، وتتضمن بعض الطرازات ميزان تسوية فقاعي.

مسطرة المقطع العرضي الإلكترونية بالليزر:

تتضمن مستشعرًا لقياس المسافة بالليزر لحساب الميل وعمق الأخاديد تلقائيًا؛ ويمكن تصدير البيانات إلى جهاز كمبيوتر لتحليلها.

رابعاً: خصائص المنتج

دقة عالية: يفي بمعايير فحص الطرق السريعة، بهامش خطأ لا يتجاوز ±0.5 مم.

سهولة الحمل: تصميم قابل للطي أو التجزئة، مناسب للعمليات الميدانية.

متانة عالية: مقاوم للصدأ والتآكل، مناسب لبيئات الأسفلت ذات درجات الحرارة العالية.

تعدد الوظائف: بعض الطرازات متوافقة مع وظائف قياس الميل والتسوية.
